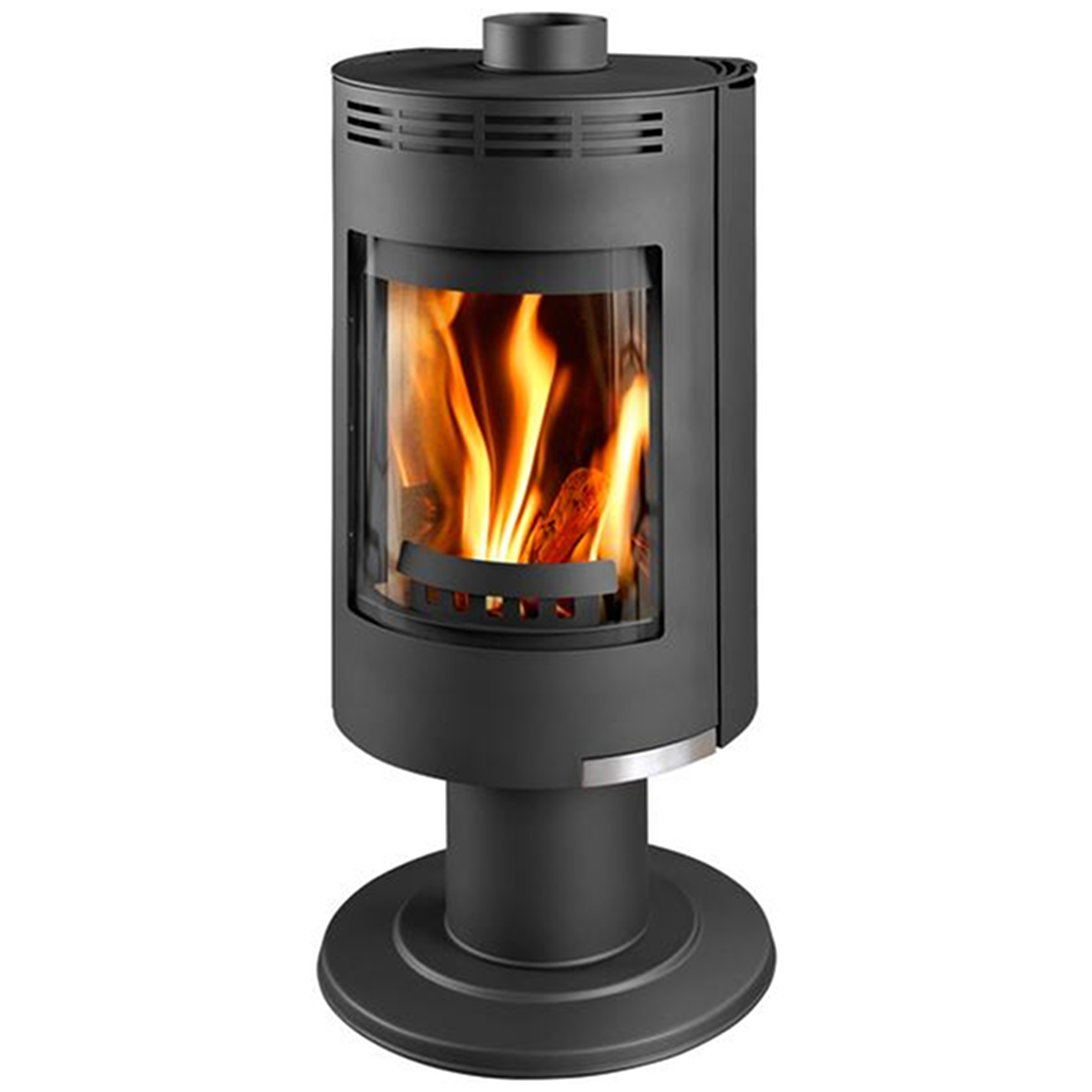

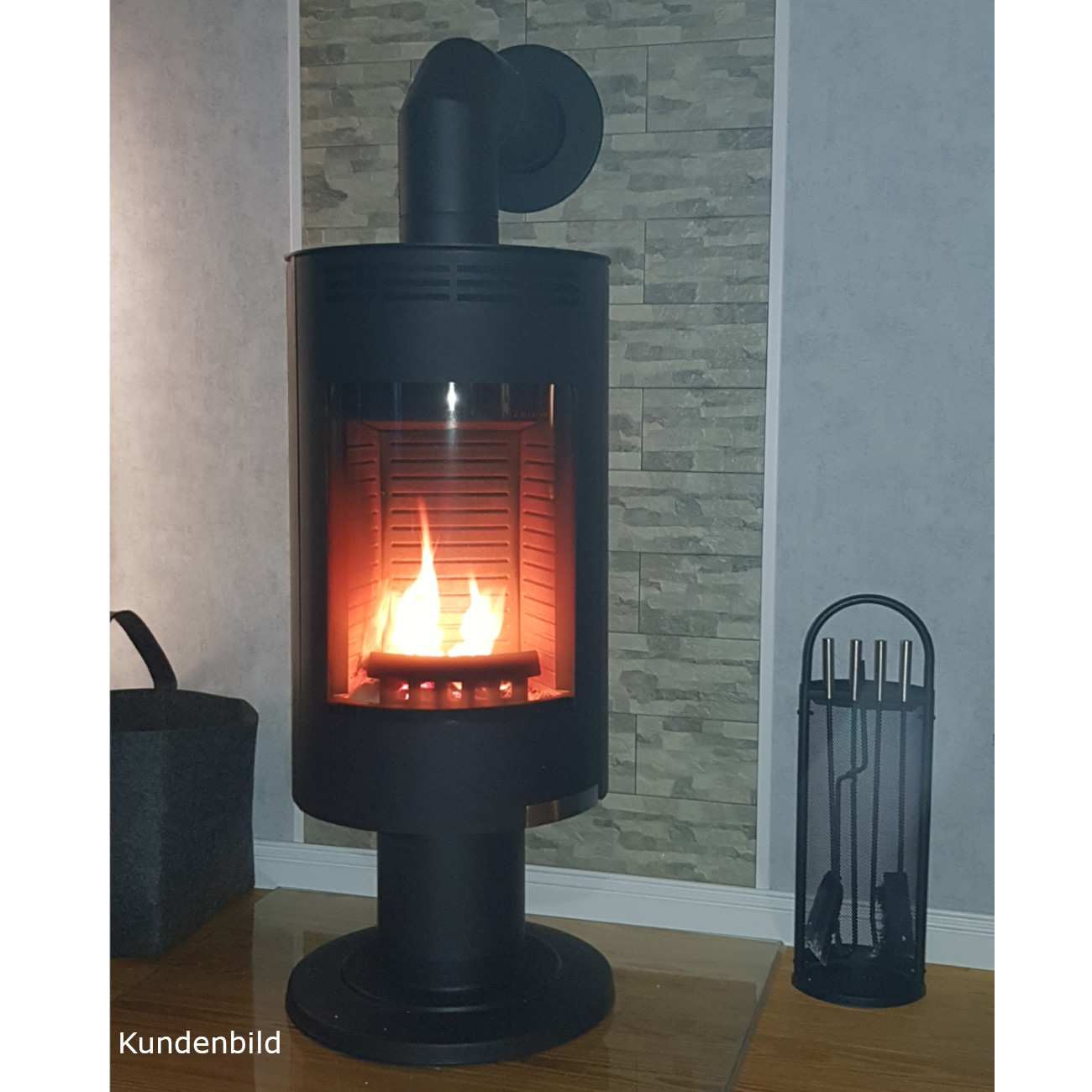

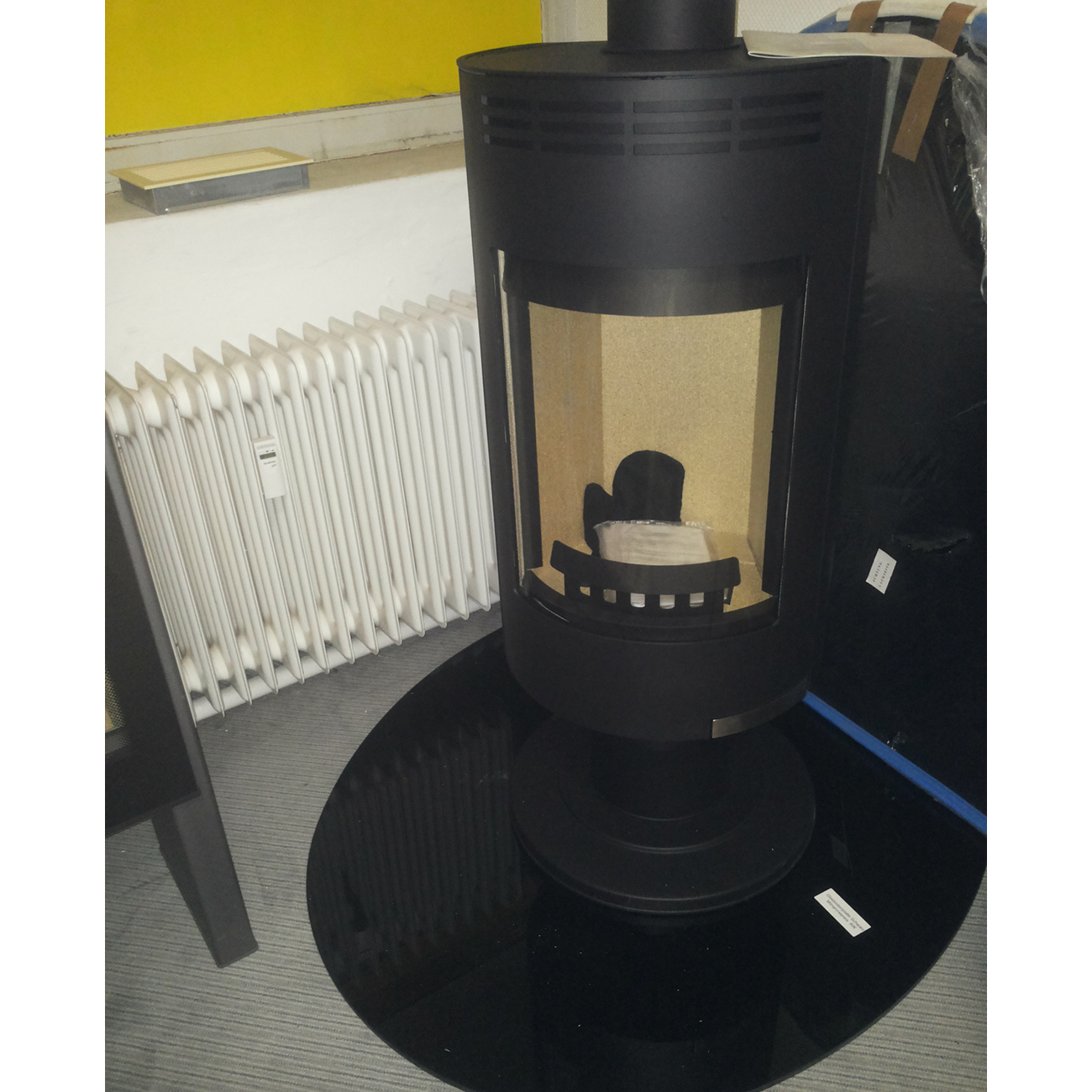

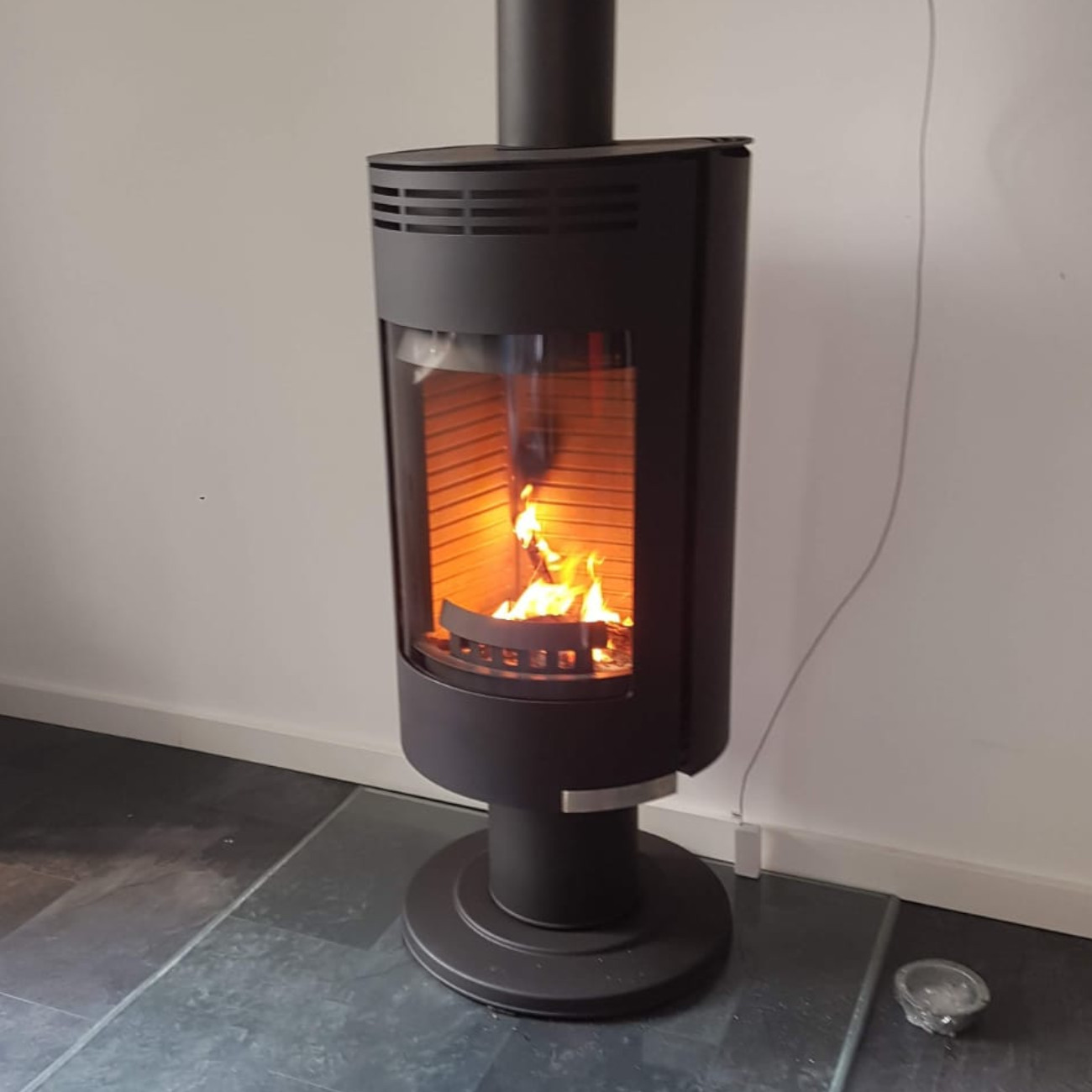

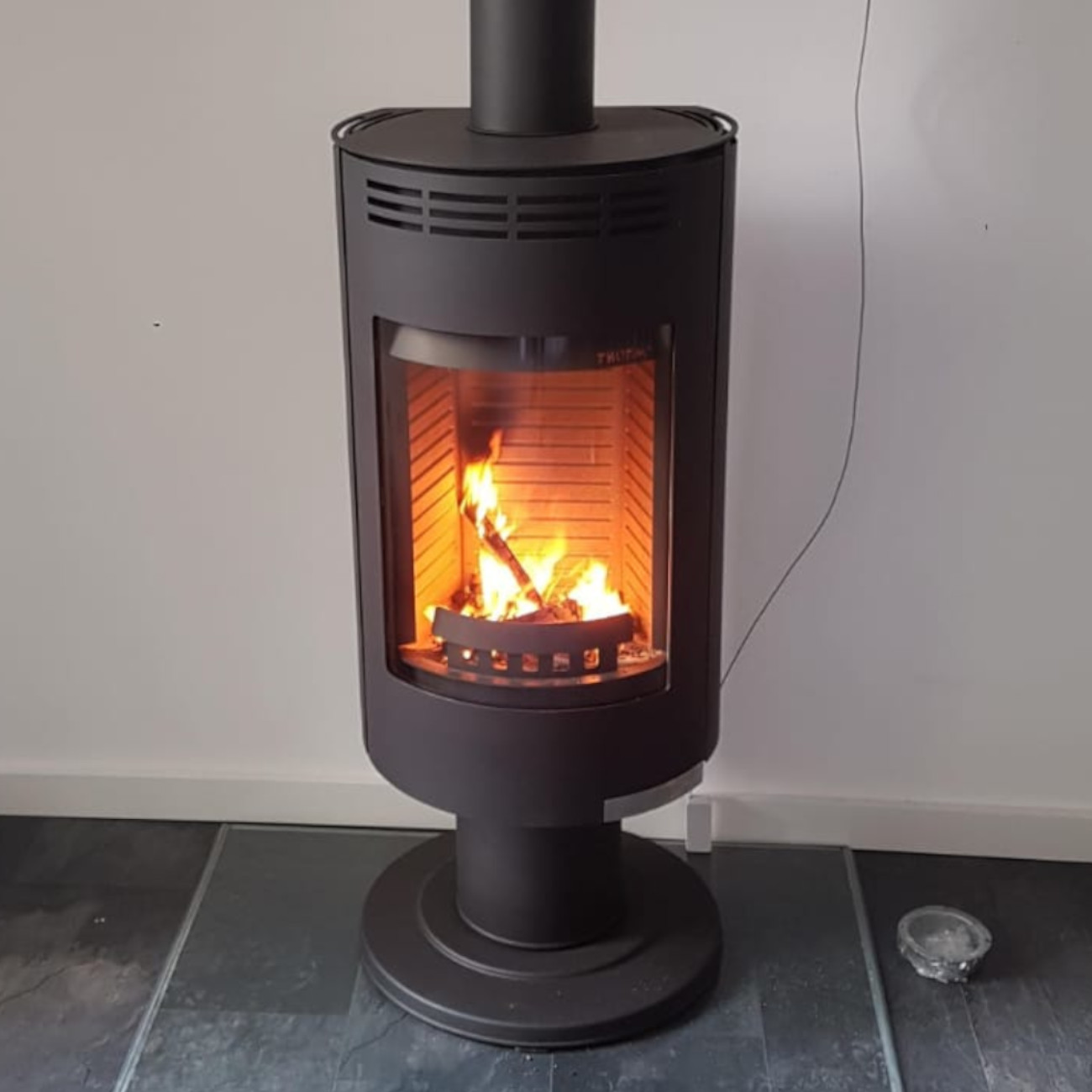

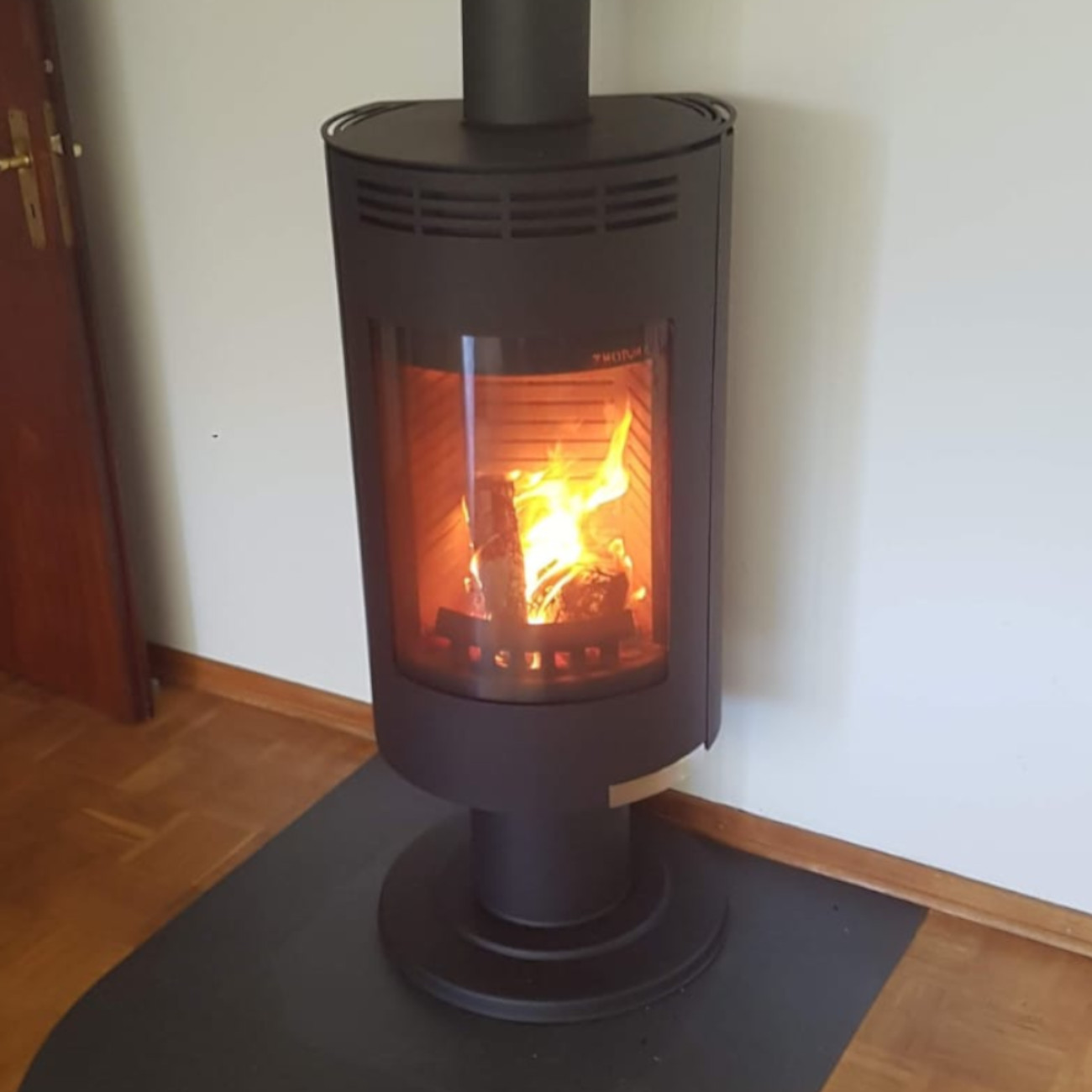

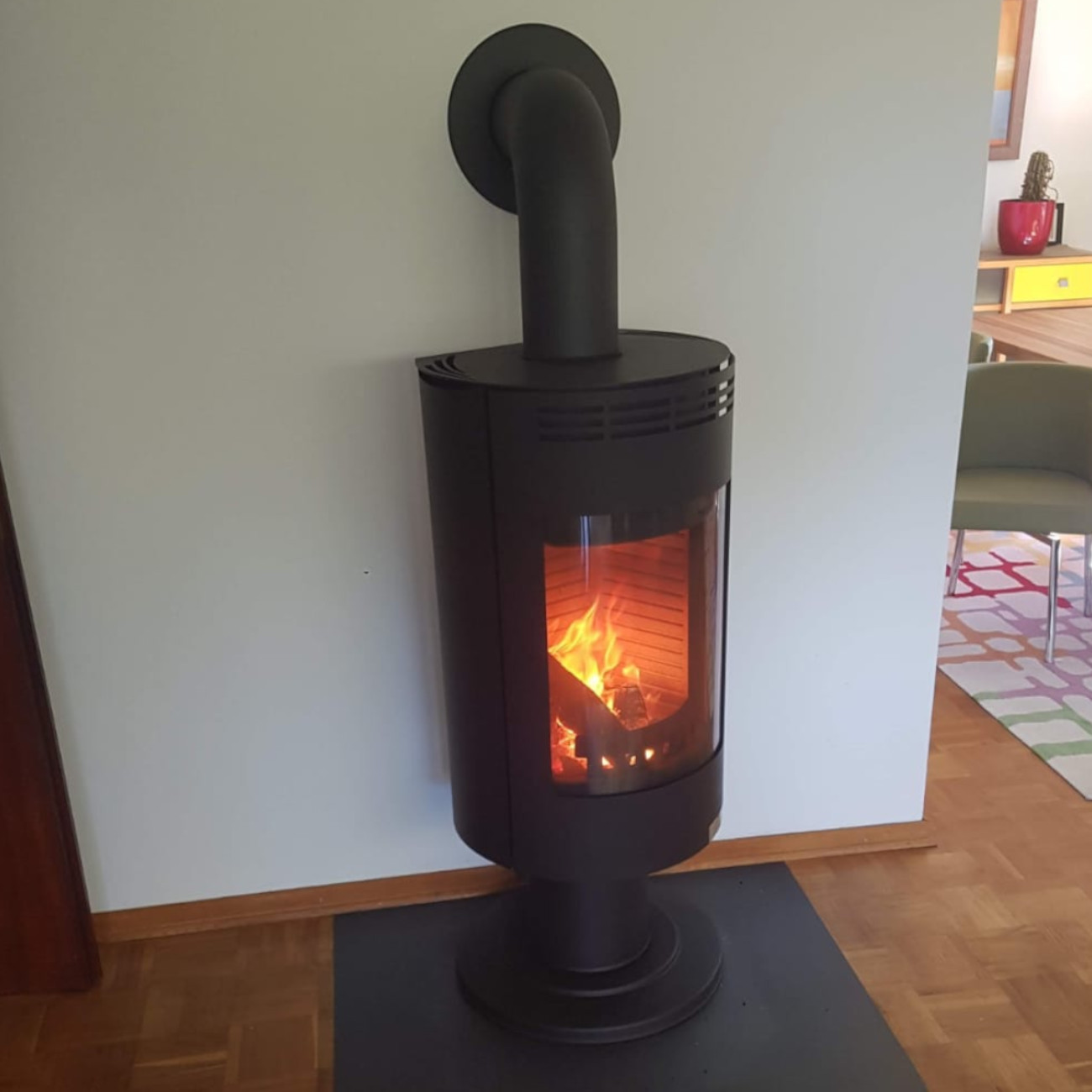

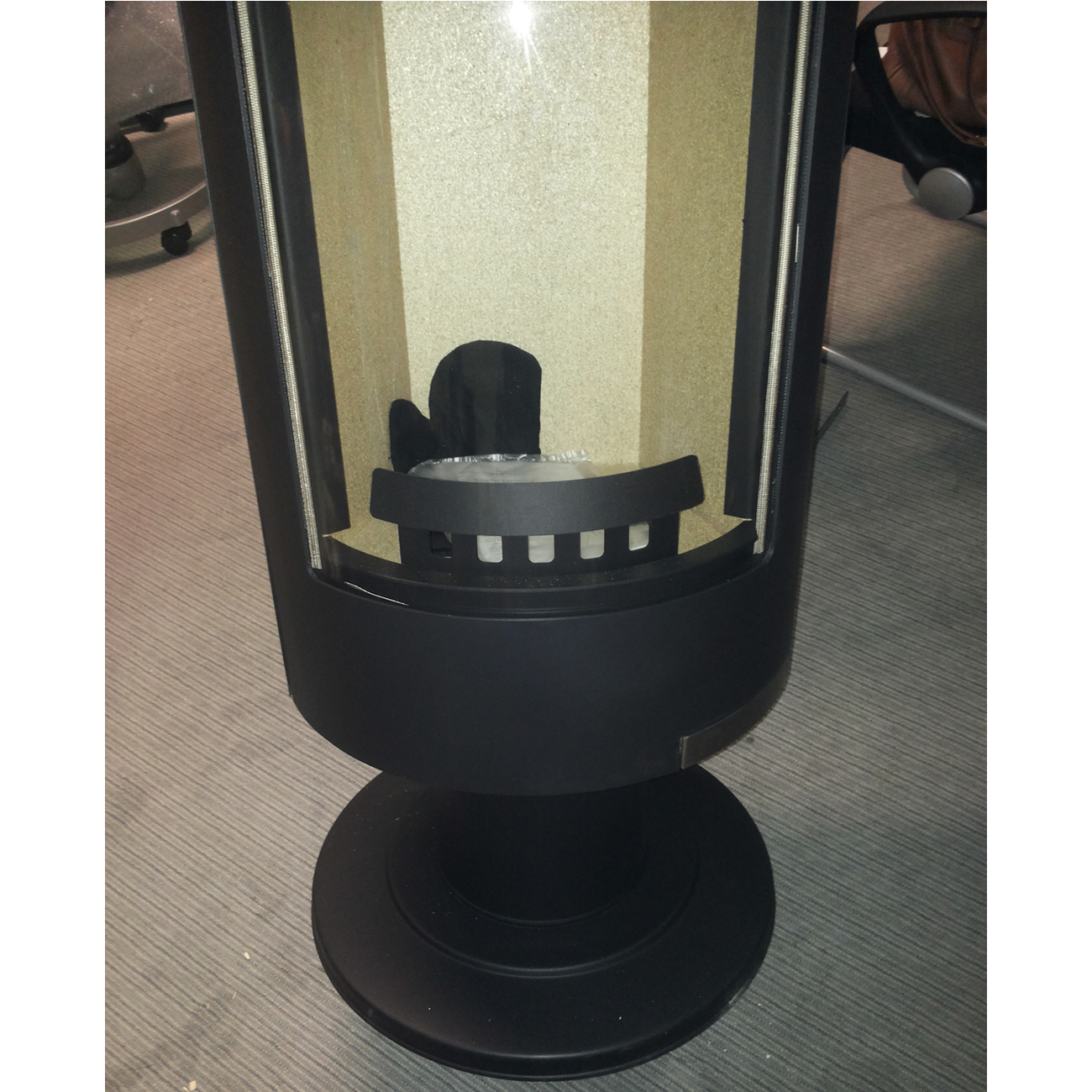

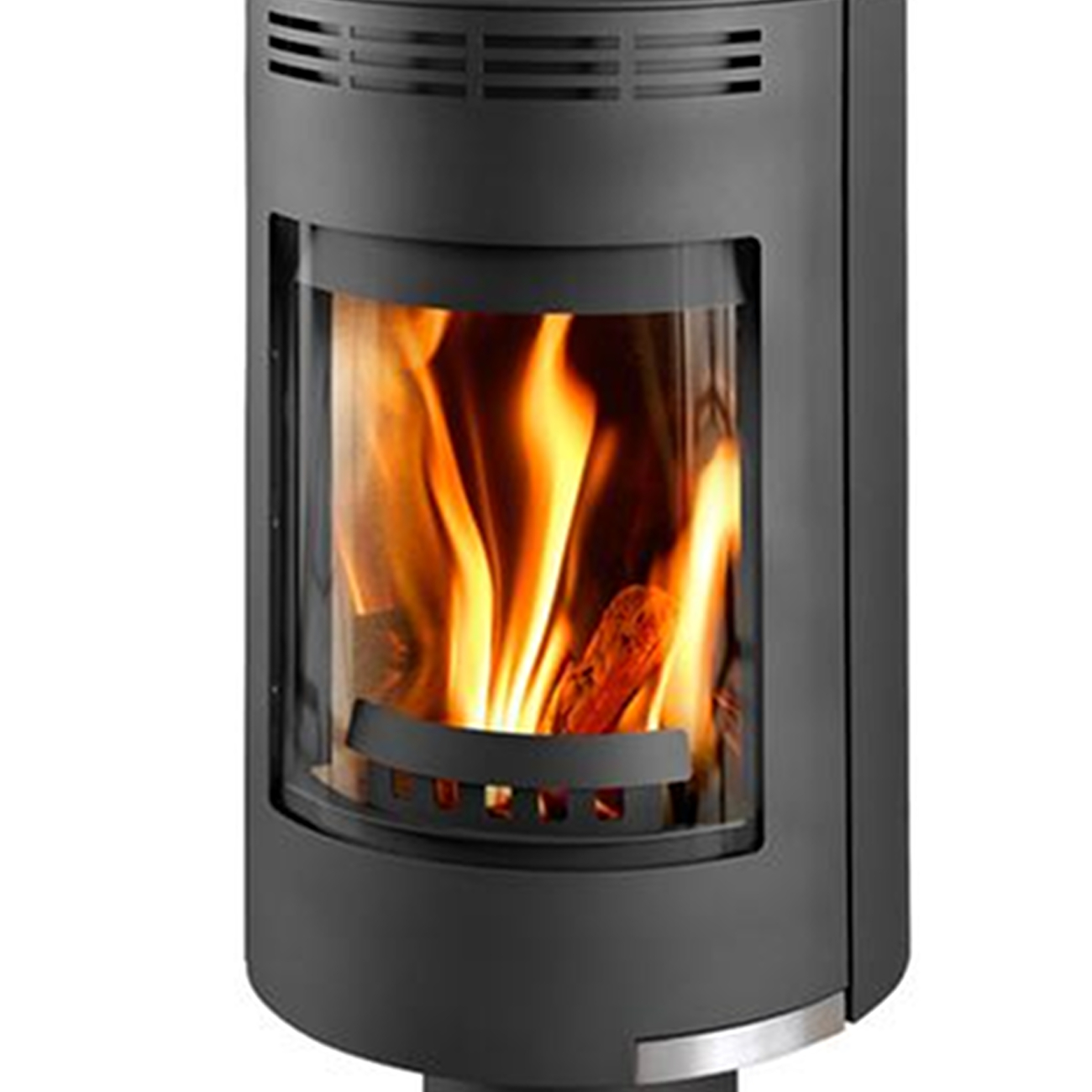

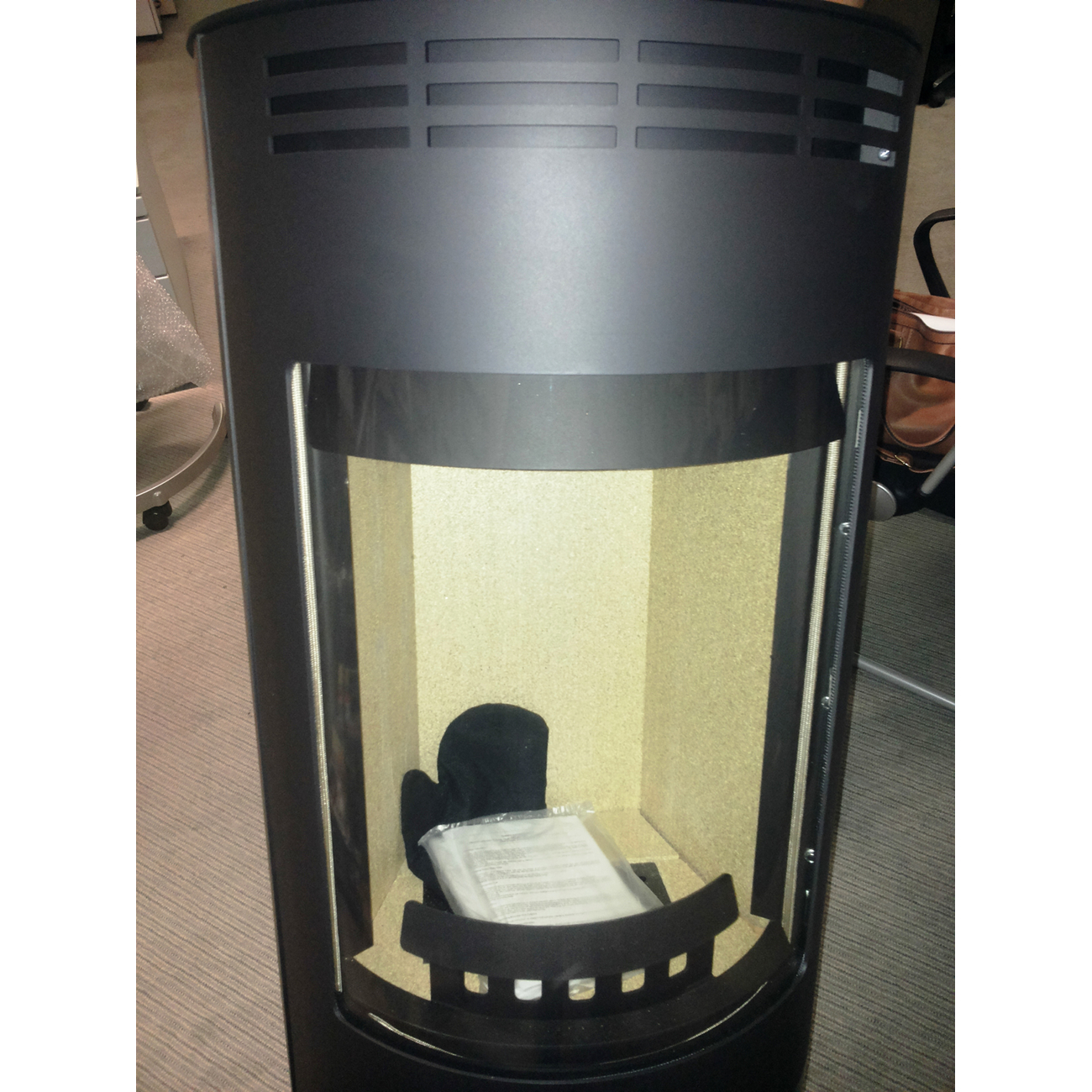

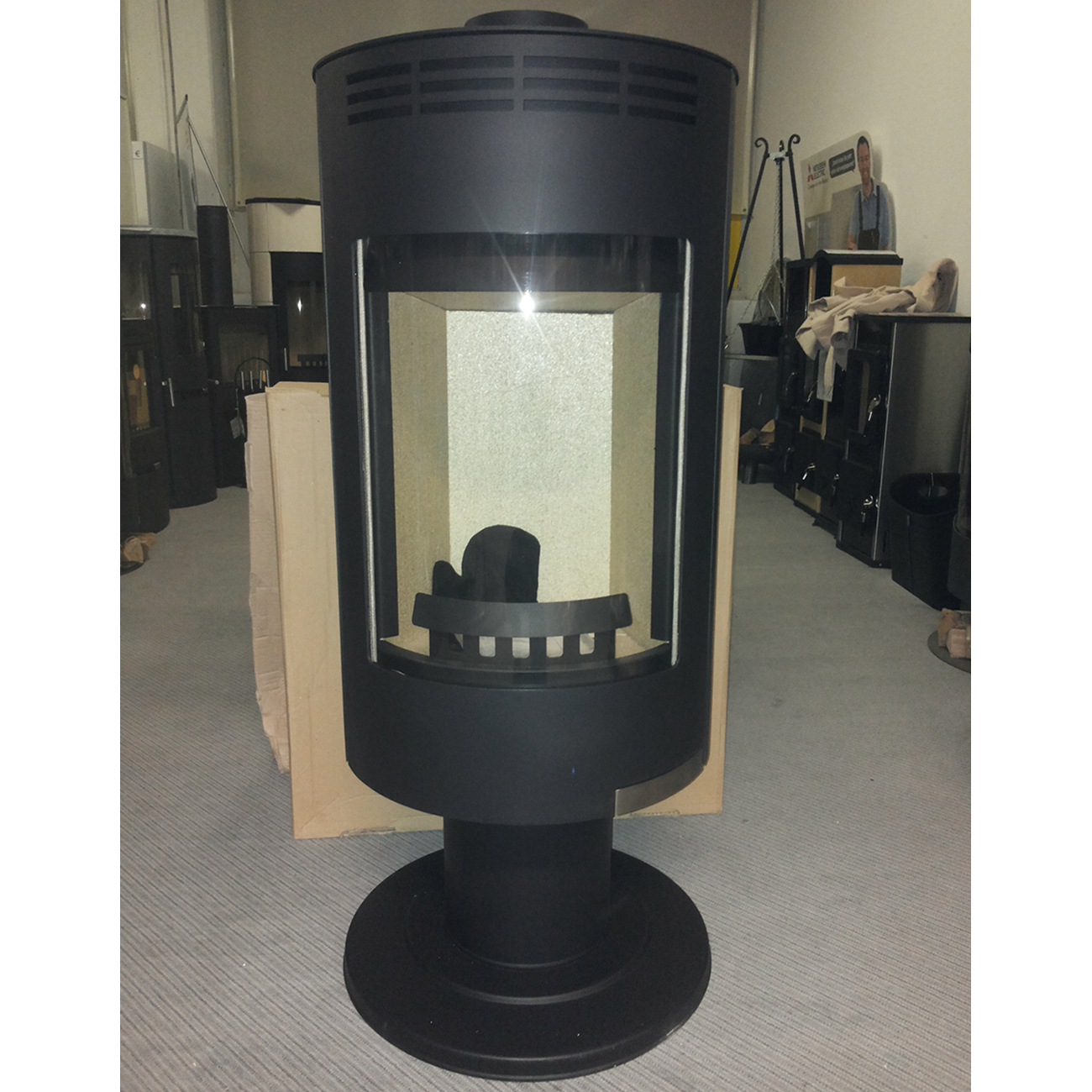

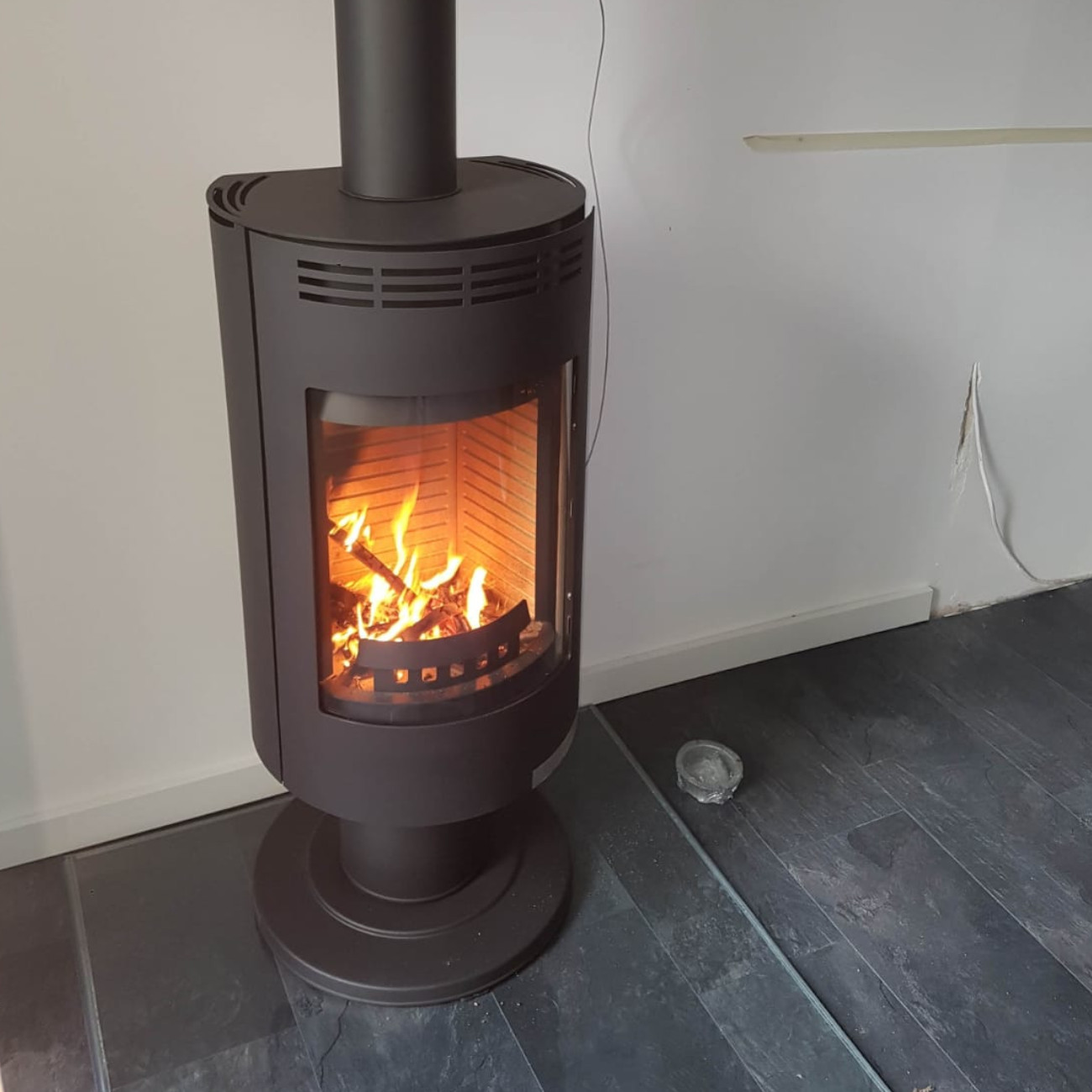

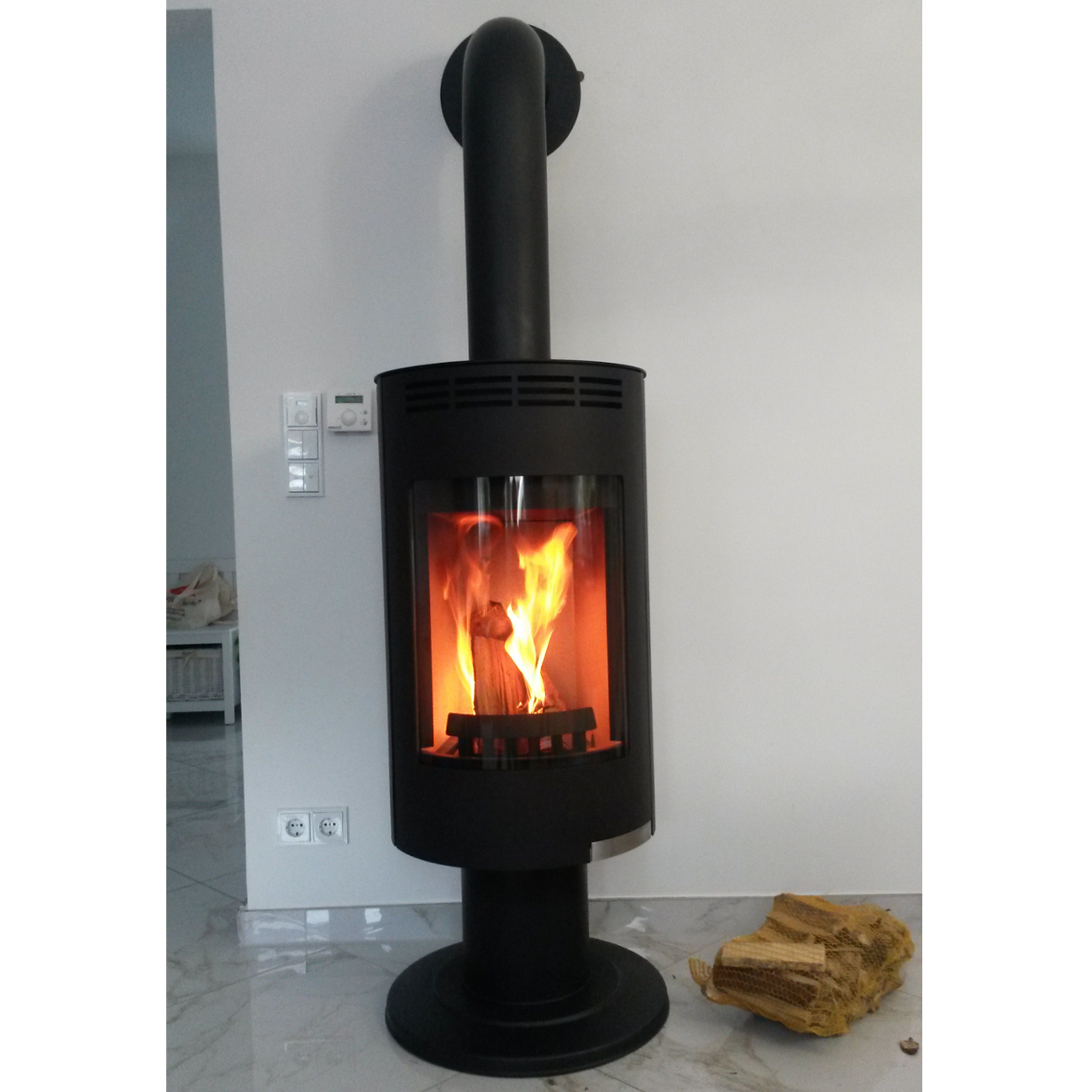

Andorra Exclusive Drehbarer Kaminofen 7kW Schwarz

Modell: SA001 Maße: Höhe: 64,0 cm x Breite: 54,0 cm x Tiefe: 32,0 cm Gewicht: 11 kg Farben: Schwarz Besteck: Schaufel, Schürhaken, Zange und Besen Material: Besteck aus Edelstahl und Holzablage aus Pulverbeschichtetem Stahlblech  Dekorationsartikel gehören nicht zum Leistungsumfang

Der Luftdruckwächter P4 Standard ist eine TÜV-geprüfte Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung einer Feuerstätte ermöglicht. Ein gleichzeitiger Betrieb einer Feuerstätte (z. B. eines Kachelofens) und einer Ablufteinrichtung (wie z. B. eines Dunstabzugshaube) im selben Luftverbund, birgt erhebliche Sicherheitsrisiken für Mensch und Tier. Die Abgase der Feuerstätte gelangen über den Kamin ins Freie, dadurch wird dem Raum Luft entzogen. Entnimmt man mittels eines Dunstabzugs in der Küche oder einer anderen Ablufteinrichtung weitere Luftmengen, kann sich ein gefährlicher Unterdruck im Aufstellungsraum oder in einem anderen von diesem nicht luftdicht getrennten Raum ergeben. Die Strömungsrichtung im Kamin kann umgekehrt werden, der Schornstein transportiert so Luft durch die Feuerung und die giftigen Abgase treten im Wohnraum aus. Zahlreiche Unfälle haben in Deutschland zu einem Verbot von absaugenden Einrichtungen geführt, wenn diese gleichzeitig mit Feuerstätten betrieben werden. Siehe: Musterfeuerungsverordnung §4 (MFeuVO). Mit dem Luftdruckwächter P4 kann vermieden werden, dass ein an dieser Sicherheitseinrichtung angeschlossenes Gerät weiter betrieben werden kann, wenn der Luftdruck im Wohnraum gegenüber dem Aussendruck um mehr als 4 Pa sinkt. Die im System integrierte Schukosteckdose, an der das angeschlossene Gerät mit Strom versorgt wird, unterbricht ggf. die Stromversorgung, an der die Ablufteinrichtung oder die Heizanlage angeschlossen ist. Die Steckdose wird bei Druckausgleich selbsttätig. Vorteile auf einen Blick: Der P4 ist besitzt die DIBt Bauaufsichtliche Zulassung Nr. Z-85.1-3 Der P4 erlaubt den gleichzeitigen Betrieb einer Feuerung und einer Ablufteinrichtung, ohne ein bestimmtes Fenster öffnen zu müssen Der P4 kann einen gefährlichen Unterdruck wirklich erkennen Der P4 zum einfachen Einbau jederzeit Der P4 bietet höchste Sicherheit durch einen doppelten, selbstüberprüfenden Sicherheitskreis (redundant aufgebaut) Der P4 ist immer achtsam Ausführung: Der Luftdruckdruckwächter P4 ist eine intelligente, elektrische Steckdose die bei Erreichen des gefährlichen Unterdrucks stromlos geschaltet wird. Redundanz: Alle sicherheitsrelevanten Komponenten sind doppelt vorhanden, dadurch arbeitet das Gerät weitgehend selbstüberprüfend. Montage: Die Montage des Luftdruckwächters P4 ist sehr einfach. Das kleine Gehäuse wird z. B. auf dem Küchenschrank angebracht. Der Stecker des Abluftgerätes wird darin eingesteckt. Zwei dünne Luftschläuche werden beim Abluftkanal nach außen geleitet. Ab sofort wirkt die Differenzdrucküberwachung. Der Luftdruckwächter P4 ist ein eingetragenes Gebrauchsmuster, ist TÜV-geprüft in Anlehnung an die DVGW-VP121 , geprüft nach der Produktnorm E DIN 18841 und besitzt das CE-Zeichen. Fragen Sie auch Ihren Kaminkehrer Meister bzw. Schornsteinfegermeister. Funktionsweise: Über einen Luftschlauch (2x) strömt die Außenluft über die Anschlussnippel und die Filter zum Differenzdruckschalter, der sich im Innenbereich des Gebäudes, zusammen mit der 230 V-Steckdose im P4-Gehäuse befindet. Ebenso über Luftfilter (2x) strömt die Gebäude-Innenluft zum Differenzdruckschalter. Sinkt der Luftdruck der gemessenen Innenluft im Vergleich zur Außenluft um mehr als 4 Pascal, wird das zu betreibende Abluftgerät (z.B. Dunstabzugshaube) spätestens nach 3 Minuten ausgeschaltet. Erst wenn die Druckdifferenz unter 4 Pa sinkt wird das angeschlossene Abluftgerät wieder mit Strom versorgt. Technische Daten: P4 Standard (Typ 1) kompl. mit 6m Luftschlauch u. Windschutzdose Stecker fertiges Gerät mit Schukosteckdose bis 400W Anschlussleistung Anschlussleistung: 400 W Montageart: Aufputz Anschlussart für Geräte: Steckdose 230 V AC voreilendes Signal: nein Schnelltest: nein Anschlussmöglichkeit für Temperatursensor: nein Außenmaße (cm): 11x24x6 Lieferumfang - Luftdruckwächter P4 Standard komplett mit: Netzsteckerkabel ca. 1,5 m 4 Stück Filter Innendruck/Außendruck 2 Stück Anschlussnippel Außenschlauch mit Dichtringen Schmelzsicherung Schutzkontaktsteckdose 230 V Auszugssicherung für Stecker 6m Luftschlauch Windschutzdose (2-teilig) Sturmschutzdose Befestigungsmaterial

Lieferumfang:Luftdruckwächter P4 Multi UP komplett mit: Abdeckplatte mit Öffnungen für Innenmessung LED-Anzeigen rot und grün Schmelzsicherung 6m Luftschlauch Windschutzdose (2-teilig) Sturmschutzdose Befestigungsmaterial Elektrischer Anschluss: 1x Klemmenpaar für Versorgungsspannung 2x Kontakteingang (potentialfrei) / Klemmenpaar für Anschluss Abluftgeräte 1x Kontakteingang (potentialfrei) / Klemmenpaar für Anschluss Zuluftsteuerung 1x Klemmenpaar für Anschluss Temperatursensor Abmessungen: Frontplatte: 180x180x3 mm Gehäuse: 180x180x60 mm Beschreibung:Der Luftdruckwächter P4 Multi ist eine Sicherheitseinrichtung die einen gleichzeitigen Betrieb einer Lüftungsanlage oder/und einer anderen Ablufteinrichtung in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht.Der bestimmungsgemäße gemeinsame Betrieb einer Lüftungsanlage und einer Feuerstätte setzt voraus, dass sowohl die Verbrennungsluftversorgung der Feuerstätte als auch die betriebs- und brandsichere Abführung der Abgase der Feuerstätte sichergestellt ist und der vom Hersteller empfohlene Brennstoff verwendet wird.Der Luftdruckwächter P4 Multi ersetzt nicht die fachgerechte Bemessung und Ausführung der raumlufttechnischen und der feuerungstechnischen Anlage im Hinblick auf die notwendige Verbrennungsluftversorgung und Abgasführung im Raumluftverbund. Ein Abgasaustritt in gefährlicher Menge muss vermieden werden (30 ppm CO dürfen nicht überschritten werden).Der Differenzdruckschalter im Luftdruckwächter P4 Multi öffnet zwei unabhängige potentialfreie Relaiskontakte, wenn Unterdruck im Aufstellungsraum des Abluftgerätes von 4 Pascal gegenüber der Außenatmosphäre vorhanden ist.Die Sensorik sowie die sicherheitsrelevanten Bauteile des Luftdruckwächters sind doppelt ausgeführt (redundant). Das Gerät arbeitet somit weitgehend selbstprüfend.Der Luftdruckwächter P4 Multi kann eingesetzt werden: - unabhängig vom Ofenhersteller - unabhängig vom Hersteller der Lüftungsanlage, Abluftgeräten ... - für ein oder mehrere Abluftgeräte - ohne Temperatursensor - oder optional mit Temperatursensor - im gleichen Raumluftverbund mit der Feuerstätte, - oder auch außerhalb mit Vorbereitung für Innenmessung (es ist weiteres Zubehör notwendig!)Mit dem Luftdruckwächter P4 Multi können Sie verhindern, dass Ihr(e) Abluftgerät(e) weiter betrieben werden kann, wenn der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinkt. Schaltet der Luftdruckwächter P4 Multi die angeschlossene Anlage im Bedarfsfall ab, muss für ausreichend Fischluftzufuhr gesorgt werden, um die angeschlossene Anlage wieder einzuschalten.Die angeschlossene Anlage wird so lange gesperrt, bis durch ausreichende Luftzufuhr der Luftdruck wieder ausgeglichen ist. Die Luftzufuhr kann z.B. durch Öffnen eines Fensters erreicht werden. Wenn der gefährliche Unterdruck nicht mehr vorhanden ist, schaltet sich der Luftdruckwächter selbsttätig wieder ein.Schaltet der Luftdruckwächter P4 Multi innerhalb einer Stunde 3-mal ab, erfolgt keine automatische Einschaltung mehr!  3-fach AbschaltungDer Luftdruckwächter P4 Multi muss dann kurzzeitig stromlos geschalten werden indem Sie z.B. die Gerätesicherung herausdrehen und gleich wieder einschrauben. Funktionsweise:Über einen Luftschlauch (2x) strömt die Außenluft zum Differenzdruckschalter, der sich im Innenbereich des Gebäudes befindet.Die Gebäude-Innenluft strömt über Öffnungen in der Frontplatte zum Differenzdruckschalter (bzw. bei Vorbereitung P4-Multi-Innenmessung über einen Luftschlauch (2x) und Schlauchverlängerung).Sinkt der Luftdruck der gemessenen Innenluft im Vergleich zur Außenluft um mehr als 4 Pascal, - wird zunächst ein vorlaufendes potentialfreies Signal ausgegeben um das automatische Öffnen eines Fensters oder die Aktivierung einer anderen automatischen (Zu-)Luftversorgung zu ermöglichen. - bleiben diese Maßnahmen ohne ausreichende Wirkung werden angeschlossene Geräte spätestens nach 3 Minuten ausgeschaltet.Erst wenn die Druckdifferenz unter 4 Pa sinkt wird das angeschlossene Abluftgerät nach einer kurzen Wartezeit wieder mit Strom versorgt. Technische Daten und Zulassung: Netzspannung: 230 V Frequenz: 50Hz Leistungsaufnahme: 4 W Anschlussleistung: 250V / 10A Gerätesicherung T3, 15 A/250 V 5x20 mm Schutzklasse 1 Zulässige Umgebungstemperatur: 0°C - 60°C TÜV-geprüft in Anlehnung an die Prüfgrundlage VP121 sowie nach DIN 18841:2005-12 und DIN EN 60730-1:2005-12 Allgemeine bauaufsichtliche Zulassung Z-85.1-3

Vorteile dieses Systems in gegensatz zu den BL220FT: Gesteuert wird nur der Lüfter, die Beleuchtung bleibt an! - Da der Schalter in die Dunstabzugshaube eingebaut wird, kann die Leitung zum Lüftermotor separat gesteuert werden. Funkempfang ohne Störung! - Der BL220Fi wird überall dort verwendet, wo schwierige Empfangsumstände eine sichere Funktion des Basismodels erschweren. Eine typische Anwendung ist bei sog. Turm- oder Inselhauben, wo der Abluft-Schalter hinter einer Verkleidung aus Edelstahl montiert wird. Diese Metallverkleidung schirmt die interne Antenne des Abluft-Schalters ab und die Signale vom Funk-Sender können dadurch nicht immer störungsfrei empfangen werden. Bei dem BL220Fi bietet eine externe Antenne die Abhilfe - sie kann außen an der Metallverkleidung oder Decke montiert werden und optimiert einen ungestörten Empfang der Steuersignale. Die Außenantenne ist mit dem BL220Fi durch ein 100cm langes, 1,3mm dünnes Antennenkabel verbunden. Dieses System ist eine Kombination der von DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FiRX (Empfänger) - Fenster-Funksender BL220FTX - und eines Funk-Temperatursensors BL220TEMP, der überwacht, ob die Feuerstätte (Kamin, Kaminofen) in Betrieb ist. Der Abluftschalter verhindert, dass bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z.B. Kamin, Heizkohleofen, Kaminofen, Gastherme, Kohleheizung) und Abluftventilatoren (z.B. Dunstabzugshaube, Lüftungsventilator) ein Unterdruck entsteht und giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden. Die Abluftventilatoren werden durch das Magnet-Einschaltsystem nur bei geöffnetem Fenster in Betrieb genommen. Der Schutz des Betreibers gegen Vergiftung mit Kohlenmonoxyd ( CO ) ist dadurch entscheidend unterstützt. Dies wird auch gesetzlich durch die Feuerungsverordnung (FeuVO NRW § 4) vorgeschrieben. Die Dunstabzugshaube kann also entweder vom Fensterkontakt (wenn das Fenster geöffnet wird) oder vom Funk-Temperatursensor (wenn die Feuerstätte nicht befeuert wird) freigegeben werden (in Betrieb genommen werden). Hier wird im Rauchrohr die Abgastemperatur gemessen und wenn diese Temperatur 40°C erreicht, wird das Senden des Freischaltsignals abgebrochen. Um die Dunstabzugshaube wieder in Betrieb zu nehmen, muss das Fenster mit dem Fenster-Funksender geöffnet werden. Die Highlights dieser Neuentwicklung 1) Extrem hohe Sicherheit - wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt - wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall - wird der Funkschalter - und dadurch auch die Stromzufuhr zur Abzugshaube - nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher unerreichbares Sicherheitsniveau. 2) Sehr niedrige Störanfälligkeit - wird dadurch erreicht, dass nicht nur über 64 verschiedene Systemcodes sondern auch 4 verschiedene Frequenzen in dem zukunftweisenden 2,4GHz Frequenzbereich eingestellt werden können. Die bekannten Funktionsstörungen durch andere Sender wie z.B. wireless LAN gehören der Vergangenheit an. 3) Lange Lebensdauer der Batterien (marktübliche AAA Batterie, Mikrozelle) wird durch ein effektives Energiemanagement auf mindestens zwei Jahre verlängert Technische Angaben: Zertifiziert nach folgenden Normen: DIBT, EN 60730-1 (Sicherheit), EN 61000-3-2, EN 61000-3-3, EN 301 489-1, 301 489-3, EN 300 400-1, EN 300 400-3 (EMV - elektromagnetische Verträglichkeit) Funk-Sicherheitsschalter BL220FiRX - Empfänger - inkl. Antenne Stromversorgung: 230 V AC / 50Hz Leistungsaufnahme: 3W Schaltleistung: 230 V AC, 6 A, 1150W, 1pol. Abmessungen: 135 x 65 x 75mm (L x B x H) Gewicht: ca. 350g Schutzklasse I, Schutzart : IP20 Material : ABS Fenster-Funksender BL220FTX Sendefrequenz: 868 MHZ Gehäuse: 90 x 40 x 25mm (L x B x H) Magnet: 28 x 12 x 7mm (L x B x H) Betriebsspannung: 3 V (2xAAA Batterie) Gewicht: 50g Funk-Temperatursensor BL220TEMP Temperaturfühler: Pt1000, Kabellänge 2m, bei Bedarf verlängerbar - bei zu großem Abstand zum Empfänger und/oder Trennwand -Klemmanschluß! Temp. Bereich: - 50 bis 500°C (Sensor wird ins Rauchrohr integriert) Funk-Sender: Frequenz 868 MHZ Betriebsspannung: 3 V (2xAAA Batterie) Achtung! Für Dunstabzugshauben mit BLDC Motor ist dieses Gerät nicht geeignet! Fragen Sie bei Ihren Dunstabzugshauben Hersteller nach.

Der Funk-Temperatursensor BL220TEMP (SG) ist eine Erweiterung unseres, von DIBt zertifizierten, modularen Funk-Steuersystems BL220F, das nach der Feuerungs-Verordnung überall dort eingesetzt werden muss, wo eine Lüftungsanlage (z.B. eine Dunstabzugshaube) und eine raum- luftabhängige Feuerstätte gemeinsam betrieben werden. Der Funk-Temperatursensor BL220TEMP kann die Dunstabzugshaube auch bei geschlossenem Fenster frei geben. Die Voraussetzung dafür aber ist, dass die Feuerstätte nicht in Betrieb ist. Dieser Zustand wird durch Temperaturmessung im Rauchrohr ermittelt. Solange die Temperatur 40°C nicht übersteigt, sendet der Funk-Temperatursensor alle 10 Sekunden Freigabesignale an den Funkempfänger. Der BL220TEMP ist eine Erweiterung von unserem, vom DIBt zugelassenen modularen Systems BL220F. Diese Kombination bietet nicht nur optimale Sicherheit, sondern auch angenehmen Komfort. Denn die Dunstabzugshaube kann entweder vom Fensterkontaktschalter oder vom Temperaturfühler Freischaltsignale empfangen und auswerten. Wird der Ofen nicht benutzt, was der Temperaturfühler über die Abgastemperatur im Rauchrohr feststellen kann (diese muss kleiner als 40°C sein), muss das Fenster nicht extra geöffnet werden, um die Dunstabzugshaube benutzen zu können. Ist die gemessene Temperatur im Rauchrohr des Ofens jedoch größer als 40°C, wird das Senden der Freischaltsignale des BL220TEMP abgebrochen. Um die Dunstabzugshaube wieder benutzen zu können, muss dann das Fenster geöffnet werden, damit der Fenstersender wiederum Freischaltsignale sendet. Mit dieser Funktionsweise kann die Abluftanlage in Zeiten, in denen der Ofen nicht benutzt wird, immer unabhängig vom geöffnetem Fenster in Betrieb genommen werden. Die Kombination aus Empfänger, Fenstersender und Temperaturfühler bietet in dieser Hinsicht also eine äußerst komfortable Lösung, die zusätzlich auch noch hilft Energie zu sparen, indem das Fenster nie unnötigerweise geöffnet werden muss und Wärme im Raum bleibt. Für folgende, raumluftabhängige Feuerstätten in Verbindung mit einer Entlüftungsanlage ist der BL220TEMP als Sicherheitseinrichtung geeignet: Handbeschickte Feuerstätten nach DIN EN 128151 DIN EN 132292 DIN EN 132403 DIN EN 12815:2005-09 Herde für feste Brennstoffe – Anforderungen und Prüfungen DIN EN 13229:2005-10 Kamineinsätze einschließlich offene Kamine für feste Brennstoffe – Anforderungen und Prüfungen DIN EN 13240:2005-10 Raumheizer für feste Brennstoffe – Anforderungen und Prüfungen Dabei wird vorausgesetzt, dass sowohl die Verbrennungsluftversorgung als auch die betriebs- und brandsichere Abführung der Abgase der gleichzeitig betriebenen raumluftabhängigen Feuerstätte unabhängig von der Fensterstellung des überwachten Fensters sichergestellt ist und der vom Hersteller der Feuerstätte empfohlene Brennstoff verwendet wird. Die wichtigsten Vorteile Optimal zum Nachrüsten bestehender Systeme Einfache Montage (Montagematerial enthalten) Kein Energieverlust durch geöffnetes Fenster bei nichtbeheizter Feuerstätte Funktioniert mit allen Broko Funksystemen  Wichtig: Die Installation des Funk-Temperatursensors BL220TEMP im Verbindungsstück der raumluftabhängigen Feuerstätte ist entsprechend der Herstellerangaben und in Abstimmung mit dem zuständigem Bezirksschornsteinfegermeister (BSM) vorzunehmen. Der Temperaturfühler muss so installiert werden, dass eine homogene Umströmung des Temperaturfühlers möglich ist. Der Temperaturfühler ist zwischen Dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Abgasanlange (bei Heizgeräten ohne Nachheizfläche) Dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Nachheizfläche (bei Heizgeräten mit Nachheizfläche) zu montieren. Der Abstand des Installationspunktes des Temperaturfühlers zum Abgasstutzen der raumluftabhängigen Feuerstätte darf maximal 1,5m betragen. Bei Anordnung einer Nachheizfläche (Heizgaszug) ist der Temperaturfühler vor der Nachheizfläche anzuordnen. Bei der Montage des Temperatursensors ist zu beachten, dass der Sender nicht hinter einer Verkleidung montiert wird, die eine Abschirmung der Funksignale zur Folge hat. Der Funk-Temperatursensor BL220TEMP kann zusammen mit den Abluftsteuerungen BL220F, BL220FA und BL220Fi (auch BL200F, BL200FA) betrieben werden. Zulassungen: CE, TÜV SÜD, DIBt Technische Daten Temperaturfühler: Pt1000, Länge 2m, bei Bedarf verlängerbar (Klemmanschluß!)- bei zu großem Abstand zum Empfänger und/oder Trennwand Temp. Bereich: - 50 bis 500°C (Sensor wird ins Rauchrohr integriert) Funk-Sender: Frequenz 868 MHZ Betriebsspannung: 3 V (2xAAA Batterie) Abmessungen: 90 x 40 x 25mm(LxBxH)

Model: K01 Maße: Höhe: 42,0 cm x Breite: 73,0 cm x Tiefe: 35,0 cm Gewicht: 9 kg Farben: Weiß Material: Pulverbeschichtetes Stahlblech Dekorationsartikel gehören nicht zum Leistungsumfang

Wir kreieren täglich einzigartige und hochwertige Einrichtungsaccessoires in Leder und Design. LIMAC DESIGN ® kreiert eine Linie von Einrichtungsaccessoires für Badezimmer, Wohnzimmer und Schlafzimmer, die alle mit Leidenschaft und Originalität geschaffen wurden und den Ausgangspunkt dieser neuen Kollektion bilden, die zweifellos die hohe Qualität und unverwechselbare Eleganz von Made in Italy bestätigt. Hergestellt aus hochwertigen Materialien, darunter Leder und lackiertem Stahl, erhältlich in verschiedenen modischen Farben, die LIMAC DESIGN ® Artikel Sie passen sich jedem Raum in Ihrem Haus an. Der von Limac Design entworfene FABIA ist ein Mehrzweckbehälter aus doppellagigem regeneriertem Leder, sowohl innen als auch außen. Der Boden ist aus beschichtetem Sperrholz, ausgestattet mit 4 Gummirädern. Das patentierte Design wird in Italien von Handwerksmeistern für Sie auf Bestellung hergestellt.   Zweilagiges regeneriertes Leder innen und außen. Mit 4 Gummirädern für Holzböden. Hergestellt in Italien, exklusives Limac Design®-Design. Technische Daten: Modell: Firestyle Fabia Farben: Schwarz Maße: Höhe: 60 cm x Breite: 60 cm x Tiefe: 38 cm Bruttogewicht: 5,8 kg Nettogewicht: 4,0 kg Material: regeneriertes Leder Besonderheit: mit Rollen Dekorationsartikel gehören nicht zum Leistungsumfang

Lieferumfang:Luftdruckwächter P4 Multi AP komplett mit: Abdeckplatte mit Öffnungen für Innenmessung LED-Anzeigen rot und grün Schmelzsicherung 6m Luftschlauch Windschutzdose (2-teilig) Sturmschutzdose Befestigungsmaterial Elektrischer Anschluss: 1x Klemmenpaar für Versorgungsspannung 2x Kontakteingang (potentialfrei) / Klemmenpaar für Anschluss Abluftgeräte 1x Kontakteingang (potentialfrei) / Klemmenpaar für Anschluss Zuluftsteuerung 1x Klemmenpaar für Anschluss Temperatursensor Abmessungen: Frontplatte: 180x180x3 mm Gehäuse: 180x180x60 mm Beschreibung:Der Luftdruckwächter P4 Multi ist eine Sicherheitseinrichtung die einen gleichzeitigen Betrieb einer Lüftungsanlage oder/und einer anderen Ablufteinrichtung in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht.Der bestimmungsgemäße gemeinsame Betrieb einer Lüftungsanlage und einer Feuerstätte setzt voraus, dass sowohl die Verbrennungsluftversorgung der Feuerstätte als auch die betriebs- und brandsichere Abführung der Abgase der Feuerstätte sichergestellt ist und der vom Hersteller empfohlene Brennstoff verwendet wird.Der Luftdruckwächter P4 Multi ersetzt nicht die fachgerechte Bemessung und Ausführung der raumlufttechnischen und der feuerungstechnischen Anlage im Hinblick auf die notwendige Verbrennungsluftversorgung und Abgasführung im Raumluftverbund. Ein Abgasaustritt in gefährlicher Menge muss vermieden werden (30 ppm CO dürfen nicht überschritten werden).Der Differenzdruckschalter im Luftdruckwächter P4 Multi öffnet zwei unabhängige potentialfreie Relaiskontakte, wenn Unterdruck im Aufstellungsraum des Abluftgerätes von 4 Pascal gegenüber der Außenatmosphäre vorhanden ist.Die Sensorik sowie die sicherheitsrelevanten Bauteile des Luftdruckwächters sind doppelt ausgeführt (redundant). Das Gerät arbeitet somit weitgehend selbstprüfend.Der Luftdruckwächter P4 Multi kann eingesetzt werden: - unabhängig vom Ofenhersteller - unabhängig vom Hersteller der Lüftungsanlage, Abluftgeräten ... - für ein oder mehrere Abluftgeräte - ohne Temperatursensor - oder optional mit Temperatursensor - im gleichen Raumluftverbund mit der Feuerstätte, - oder auch außerhalb mit Vorbereitung für Innenmessung (es ist weiteres Zubehör notwendig!)Mit dem Luftdruckwächter P4 Multi können Sie verhindern, dass Ihr(e) Abluftgerät(e) weiter betrieben werden kann, wenn der Luftdruck im Wohnraum gegenüber dem Außendruck um mehr als 4 Pa sinkt. Schaltet der Luftdruckwächter P4 Multi die angeschlossene Anlage im Bedarfsfall ab, muss für ausreichend Fischluftzufuhr gesorgt werden, um die angeschlossene Anlage wieder einzuschalten.Die angeschlossene Anlage wird so lange gesperrt, bis durch ausreichende Luftzufuhr der Luftdruck wieder ausgeglichen ist. Die Luftzufuhr kann z.B. durch Öffnen eines Fensters erreicht werden. Wenn der gefährliche Unterdruck nicht mehr vorhanden ist, schaltet sich der Luftdruckwächter selbsttätig wieder ein.Schaltet der Luftdruckwächter P4 Multi innerhalb einer Stunde 3-mal ab, erfolgt keine automatische Einschaltung mehr!  3-fach AbschaltungDer Luftdruckwächter P4 Multi muss dann kurzzeitig stromlos geschalten werden indem Sie z.B. die Gerätesicherung herausdrehen und gleich wieder einschrauben. Funktionsweise:Über einen Luftschlauch (2x) strömt die Außenluft zum Differenzdruckschalter, der sich im Innenbereich des Gebäudes befindet.Die Gebäude-Innenluft strömt über Öffnungen in der Frontplatte zum Differenzdruckschalter (bzw. bei Vorbereitung P4-Multi-Innenmessung über einen Luftschlauch (2x) und Schlauchverlängerung).Sinkt der Luftdruck der gemessenen Innenluft im Vergleich zur Außenluft um mehr als 4 Pascal, - wird zunächst ein vorlaufendes potentialfreies Signal ausgegeben um das automatische Öffnen eines Fensters oder die Aktivierung einer anderen automatischen (Zu-)Luftversorgung zu ermöglichen. - bleiben diese Maßnahmen ohne ausreichende Wirkung werden angeschlossene Geräte spätestens nach 3 Minuten ausgeschaltet.Erst wenn die Druckdifferenz unter 4 Pa sinkt wird das angeschlossene Abluftgerät nach einer kurzen Wartezeit wieder mit Strom versorgt. Technische Daten und Zulassung: Netzspannung: 230 V Frequenz: 50Hz Leistungsaufnahme: 4 W Anschlussleistung: 250V / 10A Gerätesicherung T3, 15 A/250 V 5x20 mm Schutzklasse 1 Zulässige Umgebungstemperatur: 0°C - 60°C TÜV-geprüft in Anlehnung an die Prüfgrundlage VP121 sowie nach DIN 18841:2005-12 und DIN EN 60730-1:2005-12 Allgemeine bauaufsichtliche Zulassung Z-85.1-3

Dieses System ist eine Kombination der von DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FRX (v2) (Empfänger) - Fenster-Funksender BL220FTX - und eines Funk-Temperatursensors BL220TEMP, der überwacht, ob die Feuerstätte (Kamin, Kaminofen) in Betrieb ist. Der Abluftschalter verhindert, dass bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z.B. Kamin, Heizkohleofen, Kaminofen, Gastherme, Kohleheizung) und Abluftventilatoren (z.B. Dunstabzugshaube, Lüftungsventilator) ein Unterdruck entsteht und giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden. Die Abluftventilatoren werden durch das Magnet-Einschaltsystem nur bei geöffnetem Fenster in Betrieb genommen oder wenn die Temperatur in der Feuerstätte unterhalb von 40°C liegt. Der Schutz des Betreibers gegen Vergiftung mit Kohlenmonoxyd (CO) ist dadurch entscheidend unterstützt. Dies wird auch gesetzlich durch die Feuerungsverordnung (FeuVO NRW § 4) vorgeschrieben. Die Dunstabzugshaube kann also entweder vom Fensterkontaktschalter (wenn das Fenster geöffnet wird) oder vom Funk-Temperatursensor freigegeben werden (in Betrieb genommen werden). Hier wird im Rauchrohr die Abgastemperatur gemessen und wenn diese Temperatur 40°C übersteigt, wird das Senden des Freischaltsignals abgebrochen. Solange die Temperatur im Rauchrohr über 40°C liegt muss, um die Dunstabzugshaube wieder in Betrieb zu nehmen, das Fenster mit dem Fenster-Funksender geöffnet werden. Vorteile zum Sicherheitshalter ohne Fensterkontaktschalter: Bei einem Sicherheitssystem mit Fensterkontaktschalter, ohne Temperatursensor, kann die Dunstabzugshaube/Lüftungsanlage nur bei geöffnetem Fenster in Betrieb genommen werden. Auch wenn die Feuerstelle nicht im Betrieb ist, muss immer ein Fenster geöffnet werden, um die Dunstabzugshaube oder Lüftungsanlage zu betreiben. Dieses Problem löst der Broko Temperatursensor, denn nur wenn der Kamin in Betrieb ist bzw. die Temperatur von 40°C übersteigt, muss um die Dunstabzugshaube/Lüftungsanlage zu betreiben das Fenster geöffnet werden.  Somit ist dieses System viel praktischer, da auch bei geschlossenem Fenster (ohne Betrieb der Feuerstätte), Dunstabzugshauben/Lüftungsanlagen betrieben werden können. Die Highlights dieser Neuentwicklung 1) Extrem hohe Sicherheit - wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt - wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall - wird der Funkschalter - und dadurch auch die Stromzufuhr zur Abzugshaube - nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher unerreichbares Sicherheitsniveau. 2) Sehr niedrige Störanfälligkeit - wird dadurch erreicht, dass nicht nur über 64 verschiedene Systemcodes sondern auch 4 verschiedene Frequenzen in dem zukunftweisenden 2,4GHz Frequenzbereich eingestellt werden können. Die bekannten Funktionsstörungen durch andere Sender wie z.B. wireless LAN gehören der Vergangenheit an. 3) Lange Lebensdauer der Batterien (marktübliche AAA Batterie, Mikrozelle) wird durch ein effektives Energiemanagement auf mindestens zwei Jahre verlängert Dank seiner externen Antenne kann der BL220FRX auch hinter einer Metallverkleidung montiert werden. Dies ist so zu gestalten, dass die Außenantenne aus der Metallverkleidung herausgeführt wird und außerhalb dieser montiert wird (z.B. an der Decke). Technische Angaben: Zertifiziert nach folgenden Normen: DIBT, EN 60730-1 (Sicherheit), EN 61000-3-2, EN 61000-3-3, EN 301 489-1, 301 489-3, EN 300 400-1, EN 300 400-3 (EMV - elektromagnetische Verträglichkeit) Funk-Sicherheitsschalter BL220FRX - Empfänger Stromversorgung: 230 V AC / 50Hz Leistungsaufnahme: 3W Schaltleistung: 230 V AC, 6 A, 1150W, 1pol. Abmessungen: 135 x 65 x 75mm (L x B x H) Gewicht: ca. 350g Schutzklasse I, Schutzart: IP20 Material: ABS Fenster-Funksender BL220F(TX) Sendefrequenz: 868 MHZ Gehäuse: 90 x 40 x 25mm (L x B x H) Magnet: 28 x 12 x 7mm (L x B x H) Betriebsspannung: 3 V (2xAAA Batterie) Gewicht: 50g Funk-Temperatursensor BL220TEMP Temperaturfühler: Pt1000, Kabellänge 2m, bei Bedarf verlängerbar - bei zu großem Abstand zum Empfänger und/oder Trennwand -Klemmanschluß! Temp. Bereich: - 50 bis 500°C (Sensor wird ins Rauchrohr integriert) Funk-Sender: Frequenz 868 MHZ Betriebsspannung: 3 V (2xAAA Batterie) Wichtig: Bei der Montage des Temperaturfühlers ist zu beachten, dass der Sender nicht hinter einer Verkleidung montiert wird, die eine Abschirmung der Funksignale zur Folge hat

Anwendungsbereich Abluftanlagen (Dunstabzugshauben, Wohnraumlüftungen, Ventilatoren, etc. mit einer max. Leistungsaufnahme von 1150W), die mit einem Schukostecker am Hausnetz angeschlossen sind und bei denen der Funkschalter (Empfänger) mit einer Metallverkleidung abgedeckt ist (wie es z.B. bei sog. Inselhauben der Fall ist.) Die externe Antenne des Funk-Schalters (Empfänger) muss dabei mit ca 10 cm Abstand ohne Kontakt zur Metallabdeckung, z.B. an der Decke befestigt werden. Funktionsprinzip Der Magnetkontaktschalter am Fenster (Funk-Sender BL220FTX) überwacht die Position des Fensterflügels. Wenn das Fenster geöffnet oder der Fensterflügel gekippt ist, sendet der Sender alle 10 Sekunden Freischaltsignale zum Funkempfänger und die Abluftanlage kann laufen. Wird das Fenster geschlossen, werden keine Freischaltsignale mehr gesendet und die Abluftanlage wird nach ca. 30 Sekunden Nachlaufzeit abgeschaltet. Die Highlights dieser Neuentwicklung 1) Extrem hohe Sicherheit - wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt - wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall - wird der Funkschalter - und dadurch auch die Stromzufuhr zur Abzugshaube - nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher nicht erreichtes Sicherheitsniveau. 2) Sehr niedrige Störanfälligkeit - wird dadurch erreicht, dass nicht nur über 64 verschiedene Systemcodes sondern auch 4 verschiedene Frequenzen. 3) Lange Lebensdauer der Batterien (marktübliche AAA Batterie, Mikrozelle) wird durch ein effektives Energiemanagement auf mindestens zwei Jahre verlängert 4) Erhöhte Funk-Reichweite im Inneren des Gebäudes durch Verwendung der Funk-Frequenz 868 MHz Technische Daten Funkschalter (Empfänger): Stromversorgung: 230V / 50 Hz Leistungsaufnahme: 3W Schaltleistung: 230 V AC, 5 A, 1150 W, 1pol. Abmessungen: L = 135mm, B = 65mm, H = 75mm Gewicht: ca. 180g Funksender (mit Magnet): Sendefrequenz: 868 MHZ Gehäuse: L = 90mm, B = 40mm, H = 25mm Magnet: L = 28mm, B = 12mm, H = 7mm Schaltabstand Gehäuse/Magnet: 5 bis 10mm Gewicht: 50g
