Broko Funk-Abluft-Sicherheitsschalter BL220Fi

Dieses System ist eine Kombination der von DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FRX (v2) (Empfänger) - Fenster-Funksender BL220FTX - und eines Funk-Temperatursensors BL220TEMP, der überwacht, ob die Feuerstätte (Kamin, Kaminofen) in Betrieb ist. Der Abluftschalter verhindert, dass bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z.B. Kamin, Heizkohleofen, Kaminofen, Gastherme, Kohleheizung) und Abluftventilatoren (z.B. Dunstabzugshaube, Lüftungsventilator) ein Unterdruck entsteht und giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden. Die Abluftventilatoren werden durch das Magnet-Einschaltsystem nur bei geöffnetem Fenster in Betrieb genommen oder wenn die Temperatur in der Feuerstätte unterhalb von 40°C liegt. Der Schutz des Betreibers gegen Vergiftung mit Kohlenmonoxyd (CO) ist dadurch entscheidend unterstützt. Dies wird auch gesetzlich durch die Feuerungsverordnung (FeuVO NRW § 4) vorgeschrieben. Die Dunstabzugshaube kann also entweder vom Fensterkontaktschalter (wenn das Fenster geöffnet wird) oder vom Funk-Temperatursensor freigegeben werden (in Betrieb genommen werden). Hier wird im Rauchrohr die Abgastemperatur gemessen und wenn diese Temperatur 40°C übersteigt, wird das Senden des Freischaltsignals abgebrochen. Solange die Temperatur im Rauchrohr über 40°C liegt muss, um die Dunstabzugshaube wieder in Betrieb zu nehmen, das Fenster mit dem Fenster-Funksender geöffnet werden. Vorteile zum Sicherheitshalter ohne Fensterkontaktschalter: Bei einem Sicherheitssystem mit Fensterkontaktschalter, ohne Temperatursensor, kann die Dunstabzugshaube/Lüftungsanlage nur bei geöffnetem Fenster in Betrieb genommen werden. Auch wenn die Feuerstelle nicht im Betrieb ist, muss immer ein Fenster geöffnet werden, um die Dunstabzugshaube oder Lüftungsanlage zu betreiben. Dieses Problem löst der Broko Temperatursensor, denn nur wenn der Kamin in Betrieb ist bzw. die Temperatur von 40°C übersteigt, muss um die Dunstabzugshaube/Lüftungsanlage zu betreiben das Fenster geöffnet werden.  Somit ist dieses System viel praktischer, da auch bei geschlossenem Fenster (ohne Betrieb der Feuerstätte), Dunstabzugshauben/Lüftungsanlagen betrieben werden können. Die Highlights dieser Neuentwicklung 1) Extrem hohe Sicherheit - wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt - wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall - wird der Funkschalter - und dadurch auch die Stromzufuhr zur Abzugshaube - nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher unerreichbares Sicherheitsniveau. 2) Sehr niedrige Störanfälligkeit - wird dadurch erreicht, dass nicht nur über 64 verschiedene Systemcodes sondern auch 4 verschiedene Frequenzen in dem zukunftweisenden 2,4GHz Frequenzbereich eingestellt werden können. Die bekannten Funktionsstörungen durch andere Sender wie z.B. wireless LAN gehören der Vergangenheit an. 3) Lange Lebensdauer der Batterien (marktübliche AAA Batterie, Mikrozelle) wird durch ein effektives Energiemanagement auf mindestens zwei Jahre verlängert Dank seiner externen Antenne kann der BL220FRX auch hinter einer Metallverkleidung montiert werden. Dies ist so zu gestalten, dass die Außenantenne aus der Metallverkleidung herausgeführt wird und außerhalb dieser montiert wird (z.B. an der Decke). Technische Angaben: Zertifiziert nach folgenden Normen: DIBT, EN 60730-1 (Sicherheit), EN 61000-3-2, EN 61000-3-3, EN 301 489-1, 301 489-3, EN 300 400-1, EN 300 400-3 (EMV - elektromagnetische Verträglichkeit) Funk-Sicherheitsschalter BL220FRX - Empfänger Stromversorgung: 230 V AC / 50Hz Leistungsaufnahme: 3W Schaltleistung: 230 V AC, 6 A, 1150W, 1pol. Abmessungen: 135 x 65 x 75mm (L x B x H) Gewicht: ca. 350g Schutzklasse I, Schutzart: IP20 Material: ABS Fenster-Funksender BL220F(TX) Sendefrequenz: 868 MHZ Gehäuse: 90 x 40 x 25mm (L x B x H) Magnet: 28 x 12 x 7mm (L x B x H) Betriebsspannung: 3 V (2xAAA Batterie) Gewicht: 50g Funk-Temperatursensor BL220TEMP Temperaturfühler: Pt1000, Kabellänge 2m, bei Bedarf verlängerbar - bei zu großem Abstand zum Empfänger und/oder Trennwand -Klemmanschluß! Temp. Bereich: - 50 bis 500°C (Sensor wird ins Rauchrohr integriert) Funk-Sender: Frequenz 868 MHZ Betriebsspannung: 3 V (2xAAA Batterie) Wichtig: Bei der Montage des Temperaturfühlers ist zu beachten, dass der Sender nicht hinter einer Verkleidung montiert wird, die eine Abschirmung der Funksignale zur Folge hat

Der Funk-Temperatursensor BL220TEMP (SG) ist eine Erweiterung unseres, von DIBt zertifizierten, modularen Funk-Steuersystems BL220F, das nach der Feuerungs-Verordnung überall dort eingesetzt werden muss, wo eine Lüftungsanlage (z.B. eine Dunstabzugshaube/Lüftungsanlage) und eine raum- luftabhängige Feuerstätte gemeinsam betrieben werden. Der Funk-Temperatursensor BL220TEMP kann die Dunstabzugshaube auch bei geschlossenem Fenster frei geben. Die Voraussetzung dafür aber ist, dass die Feuerstätte nicht in Betrieb ist. Dieser Zustand wird durch Temperaturmessung im Rauchrohr ermittelt. Solange die Temperatur 40°C nicht übersteigt, sendet der Funk-Temperatursensor alle 10 Sekunden Freigabesignale an den Funkempfänger. Der BL220TEMP ist eine Erweiterung von unserem, vom DIBt zugelassenen modularen Systems BL220F. Diese Kombination bietet nicht nur optimale Sicherheit, sondern auch angenehmen Komfort. Denn die Dunstabzugshaube kann entweder vom Fensterkontaktschalter oder vom Temperaturfühler Freischaltsignale empfangen und auswerten. Wird der Ofen nicht benutzt, was der Temperaturfühler über die Abgastemperatur im Rauchrohr feststellen kann (diese muss kleiner als 40°C sein), muss das Fenster nicht extra geöffnet werden, um die Dunstabzugshaube benutzen zu können. Ist die gemessene Temperatur im Rauchrohr des Ofens jedoch größer als 40°C, wird das Senden der Freischaltsignale des BL220TEMP abgebrochen. Um die Dunstabzugshaube wieder benutzen zu können, muss dann das Fenster geöffnet werden, damit der Fenstersender wiederum Freischaltsignale sendet. Mit dieser Funktionsweise kann die Abluftanlage in Zeiten, in denen der Ofen nicht benutzt wird, immer unabhängig vom geöffnetem Fenster in Betrieb genommen werden. Die Kombination aus Empfänger, Fenstersender und Temperaturfühler bietet in dieser Hinsicht also eine äußerst komfortable Lösung, die zusätzlich auch noch hilft Energie zu sparen, indem das Fenster nie unnötigerweise geöffnet werden muss und Wärme im Raum bleibt. Für folgende, raumluftabhängige Feuerstätten in Verbindung mit einer Entlüftungsanlage ist der BL220TEMP als Sicherheitseinrichtung geeignet: Handbeschickte Feuerstätten nach DIN EN 128151 DIN EN 132292 DIN EN 132403 DIN EN 12815:2005-09 Herde für feste Brennstoffe – Anforderungen und Prüfungen DIN EN 13229:2005-10 Kamineinsätze einschließlich offene Kamine für feste Brennstoffe – Anforderungen und Prüfungen DIN EN 13240:2005-10 Raumheizer für feste Brennstoffe – Anforderungen und Prüfungen Dabei wird vorausgesetzt, dass sowohl die Verbrennungsluftversorgung als auch die betriebs- und brandsichere Abführung der Abgase der gleichzeitig betriebenen raumluftabhängigen Feuerstätte unabhängig von der Fensterstellung des überwachten Fensters sichergestellt ist und der vom Hersteller der Feuerstätte empfohlene Brennstoff verwendet wird. Die wichtigsten Vorteile Optimal zum Nachrüsten bestehender Systeme Einfache Montage (Montagematerial enthalten) Kein Energieverlust durch geöffnetes Fenster bei nichtbeheizter Feuerstätte Funktioniert mit allen Broko Funksystemen  Wichtig: Die Installation des Funk-Temperatursensors BL220TEMP im Verbindungsstück der raumluftabhängigen Feuerstätte ist entsprechend der Herstellerangaben und in Abstimmung mit dem zuständigem Bezirksschornsteinfegermeister (BSM) vorzunehmen. Der Temperaturfühler muss so installiert werden, dass eine homogene Umströmung des Temperaturfühlers möglich ist. Der Temperaturfühler ist zwischen Dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Abgasanlange (bei Heizgeräten ohne Nachheizfläche) Dem Abgasstutzen einer raumluftabhängigen Feuerstätte und der Nachheizfläche (bei Heizgeräten mit Nachheizfläche) zu montieren. Der Abstand des Installationspunktes des Temperaturfühlers zum Abgasstutzen der raumluftabhängigen Feuerstätte darf maximal 1,5m betragen. Bei Anordnung einer Nachheizfläche (Heizgaszug) ist der Temperaturfühler vor der Nachheizfläche anzuordnen. Bei der Montage des Temperatursensors ist zu beachten, dass der Sender nicht hinter einer Verkleidung montiert wird, die eine Abschirmung der Funksignale zur Folge hat. Der Funk-Temperatursensor BL220TEMP kann zusammen mit den Abluftsteuerungen BL220F, BL220FA und BL220Fi (auch BL200F, BL200FA) betrieben werden. Zulassungen: CE, TÜV SÜD, DIBt Technische Daten Temperaturfühler: Pt1000, Länge 2m, bei Bedarf verlängerbar (Klemmanschluß!)- bei zu großem Abstand zum Empfänger und/oder Trennwand Temp. Bereich: - 50 bis 500°C (Sensor wird ins Rauchrohr integriert) Funk-Sender: Frequenz 868 MHZ Betriebsspannung: 3 V (2xAAA Batterie) Abmessungen: 90 x 40 x 25mm(LxBxH)

Vorteile dieses Systems in gegensatz zu den BL220FT: Gesteuert wird nur der Lüfter, die Beleuchtung bleibt an! - Da der Schalter in die Dunstabzugshaube eingebaut wird, kann die Leitung zum Lüftermotor separat gesteuert werden. Funkempfang ohne Störung! - Der BL220Fi wird überall dort verwendet, wo schwierige Empfangsumstände eine sichere Funktion des Basismodels erschweren. Eine typische Anwendung ist bei sog. Turm- oder Inselhauben, wo der Abluft-Schalter hinter einer Verkleidung aus Edelstahl montiert wird. Diese Metallverkleidung schirmt die interne Antenne des Abluft-Schalters ab und die Signale vom Funk-Sender können dadurch nicht immer störungsfrei empfangen werden. Bei dem BL220Fi bietet eine externe Antenne die Abhilfe - sie kann außen an der Metallverkleidung oder Decke montiert werden und optimiert einen ungestörten Empfang der Steuersignale. Die Außenantenne ist mit dem BL220Fi durch ein 100cm langes, 1,3mm dünnes Antennenkabel verbunden. Dieses System ist eine Kombination der von DIBt zugelassenen Komponenten Funk-Sicherheitsschalter BL220FiRX (Empfänger) - Fenster-Funksender BL220FTX - und eines Funk-Temperatursensors BL220TEMP, der überwacht, ob die Feuerstätte (Kamin, Kaminofen) in Betrieb ist. Der Abluftschalter verhindert, dass bei gleichzeitigem Betrieb einer raumluftabhängigen Feuerstätte (z.B. Kamin, Heizkohleofen, Kaminofen, Gastherme, Kohleheizung) und Abluftventilatoren (z.B. Dunstabzugshaube, Lüftungsventilator) ein Unterdruck entsteht und giftige Gase aus der Feuerstätte in den Raum zurück gesaugt werden. Die Abluftventilatoren werden durch das Magnet-Einschaltsystem nur bei geöffnetem Fenster in Betrieb genommen. Der Schutz des Betreibers gegen Vergiftung mit Kohlenmonoxyd ( CO ) ist dadurch entscheidend unterstützt. Dies wird auch gesetzlich durch die Feuerungsverordnung (FeuVO NRW § 4) vorgeschrieben. Die Dunstabzugshaube kann also entweder vom Fensterkontakt (wenn das Fenster geöffnet wird) oder vom Funk-Temperatursensor (wenn die Feuerstätte nicht befeuert wird) freigegeben werden (in Betrieb genommen werden). Hier wird im Rauchrohr die Abgastemperatur gemessen und wenn diese Temperatur 40°C erreicht, wird das Senden des Freischaltsignals abgebrochen. Um die Dunstabzugshaube wieder in Betrieb zu nehmen, muss das Fenster mit dem Fenster-Funksender geöffnet werden. Die Highlights dieser Neuentwicklung 1) Extrem hohe Sicherheit - wird dadurch erreicht, dass sowohl der Sender wie auch der Empfänger mit einem Mikroprozessor gesteuert werden. Auch wenn das Fenster geöffnet ist, sendet der Sender in kleinen Zeitabständen Kontrollsignale, die im Empfänger kontinuierlich ausgewertet werden. Das hat eine entscheidende Bedeutung. Wenn es nämlich in dieser Zeit zu einer Störung der Funkübertragung kommt - wie z.B. durch mechanische Beschädigung des Senders, Einwirkung eines starken Störsignals, Batterieausfall - wird der Funkschalter - und dadurch auch die Stromzufuhr zur Abzugshaube - nach 30 Sekunden abgeschaltet. Diese Selbstdiagnose Funktion garantiert ein bisher unerreichbares Sicherheitsniveau. 2) Sehr niedrige Störanfälligkeit - wird dadurch erreicht, dass nicht nur über 64 verschiedene Systemcodes sondern auch 4 verschiedene Frequenzen in dem zukunftweisenden 2,4GHz Frequenzbereich eingestellt werden können. Die bekannten Funktionsstörungen durch andere Sender wie z.B. wireless LAN gehören der Vergangenheit an. 3) Lange Lebensdauer der Batterien (marktübliche AAA Batterie, Mikrozelle) wird durch ein effektives Energiemanagement auf mindestens zwei Jahre verlängert Technische Angaben: Zertifiziert nach folgenden Normen: DIBT, EN 60730-1 (Sicherheit), EN 61000-3-2, EN 61000-3-3, EN 301 489-1, 301 489-3, EN 300 400-1, EN 300 400-3 (EMV - elektromagnetische Verträglichkeit) Funk-Sicherheitsschalter BL220FiRX - Empfänger - inkl. Antenne Stromversorgung: 230 V AC / 50Hz Leistungsaufnahme: 3W Schaltleistung: 230 V AC, 6 A, 1150W, 1pol. Abmessungen: 135 x 65 x 75mm (L x B x H) Gewicht: ca. 350g Schutzklasse I, Schutzart : IP20 Material : ABS Fenster-Funksender BL220FTX Sendefrequenz: 868 MHZ Gehäuse: 90 x 40 x 25mm (L x B x H) Magnet: 28 x 12 x 7mm (L x B x H) Betriebsspannung: 3 V (2xAAA Batterie) Gewicht: 50g Funk-Temperatursensor BL220TEMP Temperaturfühler: Pt1000, Kabellänge 2m, bei Bedarf verlängerbar - bei zu großem Abstand zum Empfänger und/oder Trennwand -Klemmanschluß! Temp. Bereich: - 50 bis 500°C (Sensor wird ins Rauchrohr integriert) Funk-Sender: Frequenz 868 MHZ Betriebsspannung: 3 V (2xAAA Batterie) Achtung! Für Dunstabzugshauben mit BLDC Motor ist dieses Gerät nicht geeignet! Fragen Sie bei Ihren Dunstabzugshauben Hersteller nach.

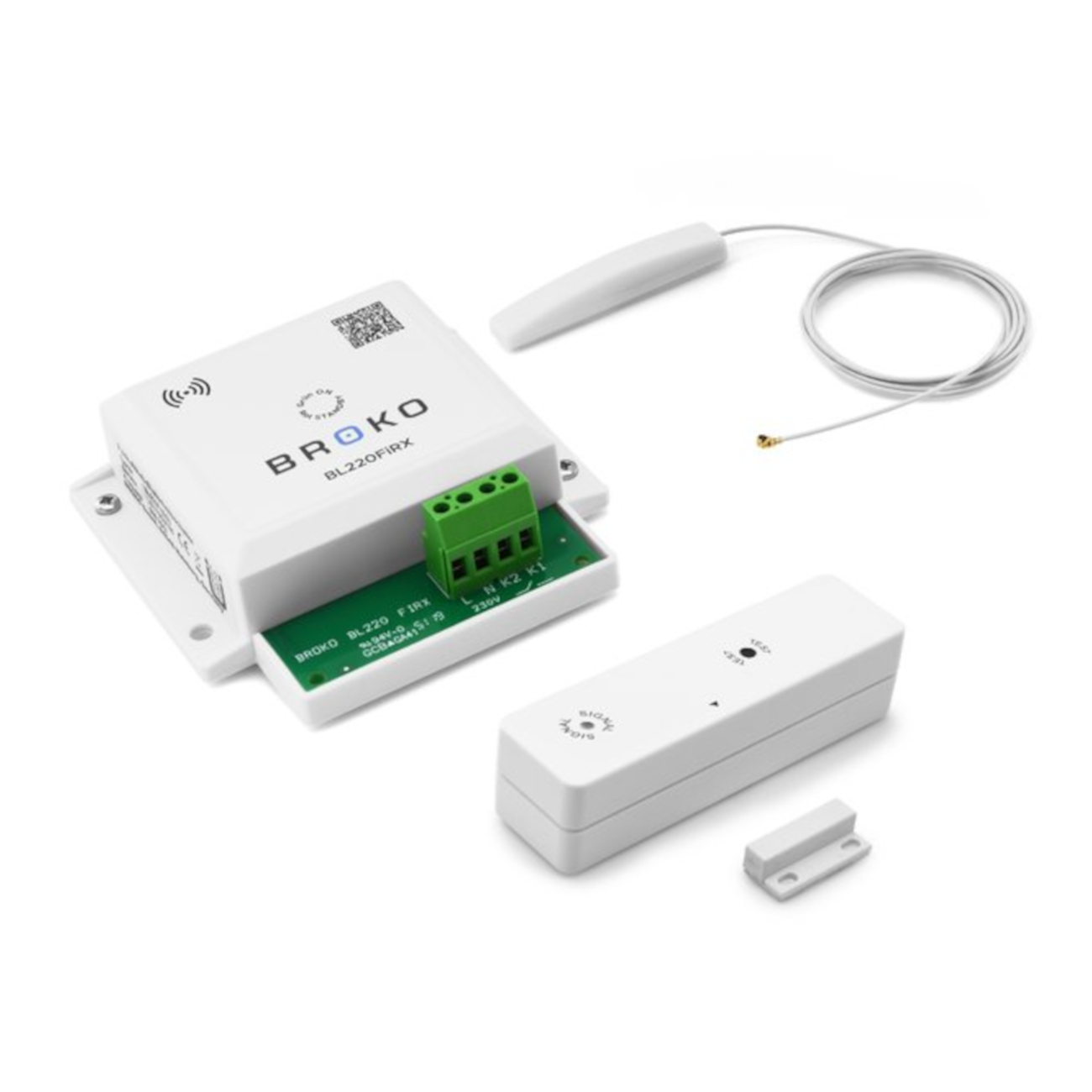

Der Funk-Sicherheitsschalter BL220FiRX (v2) – Erweiterung für das modulare Abluftsystem Der BL220FiRX (v2) ist ein leistungsstarker Funk-Empfänger für das modulare Abluftsystem BL220F / BL220FA / BL220Fi / BL220DD (DIBt-zugelassen) und dient als Erweiterung, um neben der Dunstabzugshaube ein weiteres Abluftgerät (z. B. Lüftungssystem) zu steuern – mit nur einem einzigen Sender! Ein Sender – zwei oder mehr Empfänger! Dank dieser Technologie kann der bestehende Sender gleichzeitig den ursprünglichen und einen zusätzlichen Empfänger steuern – ganz ohne zusätzlichen Fenstersender oder Temperatursensoren. Dafür muss lediglich die Kodierung des BL220FiRX an den verwendeten Sender angepasst werden (z. B. BL220F, BL220FA, BL220DD oder BL220temp). Nach einer kurzen Testphase arbeiten die Empfänger synchron und zuverlässig zusammen. Flexible Installation auch hinter Metallverkleidungen Durch die mitgelieferte externe Antenne kann der Empfänger auch hinter Metall montiert werden. Das 100 cm lange, nur 1,3 mm dünne Antennenkabel ermöglicht es, die Antenne außerhalb der Metallumgebung (z. B. an der Decke) anzubringen – für beste Signalübertragung und volle Funktionalität. Vorteil gegenüber dem Modell BL220FRX: Nur der Lüfter wird gesteuert – nicht das Licht! Da der Schalter direkt in die Leitung des Lüftermotors eingebaut wird, bleibt die Beleuchtung der Dunstabzugshaube weiterhin aktiv, auch wenn das Abluftsystem ausgeschaltet wird. Ideal für mehr Komfort in der Küche. Die Highlights dieser Neuentwicklung: Maximale Sicherheit Dank Mikroprozessor-Steuerung auf Sender- und Empfängerseite werden kontinuierlich Kontrollsignale übertragen. Kommt es zu einem Ausfall durch Störung, Beschädigung oder Batterieproblem, wird das System automatisch nach 30 Sekunden deaktiviert – für einen höchstmöglichen Sicherheitsstandard. Sehr geringe Störanfälligkeit Mit über 64 Systemcodes und 4 einstellbaren Frequenzen im modernen 2,4 GHz-Bereich ist der BL220FiRX unempfindlich gegenüber Funkstörungen wie z. B. durch WLAN oder andere drahtlose Geräte. Energieeffizient & langlebig Dank intelligentem Energiemanagement liegt die Batterielaufzeit bei mindestens 2 Jahren (mit handelsüblicher AAA-Mikrozelle). Technische Daten: Zertifizierungen: DIBt, EN 60730-1 (Sicherheit), EN 61000-3-2, EN 61000-3-3, EN 301 489-1, EN 301 489-3, EN 300 400-1, EN 300 400-3 (EMV) Stromversorgung: 230 V AC / 50 Hz Leistungsaufnahme: 3 W Schaltleistung: 230 V AC, 6 A, 1150 W (1-polig) Abmessungen: 92 × 90 × 28 mm (L × B × H) Gewicht: ca. 165 g Schutzklasse: I Schutzart: IP20 Material: ABS Kunststoff Antenne: extern, 100 cm Zuleitung Hinweis: Nicht geeignet für Dunstabzugshauben mit BLDC-Motoren. Bitte klären Sie vor dem Einsatz mit dem Hersteller Ihrer Haube, ob das Gerät verwendet werden kann.
