Produktnummer: 575845
Zubadan Inverter mit Hydromodul Kaskade Set mit 30 kw - SZ 3.100 Heizen
Die Inbetriebnahme kann von uns durchgeführt werden. Sprechen Sie uns gerne an!
Energieeffizienzlasse: A++
Vorteile von den neuen Außengeräten von Mitsubishi:
- Besonders niedrige Schallleistungspegel-Werte - Keine Tonalität
- Hohe Effizienz / Höherer COP - spart Energiekosten
- BAFA Förderung bei Neubau und bei Sanierung möglich
- Modernes Designs des Außengeräts
- Drehstromanschluss
- Verbesserter Kondensatablauf
Systemvorteile
- Höchste Effizienz durch aufeinander abgestimmte Systemkomponenten
- Planungssicherheit durch geprüfte/getestete Systeme
- Einfache Komponentenauswahl und schnelle Projektierung dank übersichtlichem Hydraulikschema
- Einfache Anlagenauslegung durch 100% Heizleistung bei –15°C möglich
- Hohe Flexibilität mit umfangreichem Zubehörprogramm
- Hohe Betriebssicherheit durch Redundanzfunktion
Merkmale/Ausstattung
- Inverter-Kompressoren mit Zubadan Technologie
- Hydromodul in Kaskade (bis zu 6 Stück)
- Redundanzfunktion in der Kaskade der Außengeräte
- Automatische Laufzeitoptimierung der Außengeräte
- Hohe Gesamtjahresarbeitszahl durch optimale Invertersteuerung (coP) aller Außengeräte
- Energie-Monitoring durch integrierte Wärmemengenerfassung
- Set Bestehend aus:
- 3 x Außengerät PUD-SHWM100YAA: Wärmepumpe Zubadan Split 10 kW (insgesamt 30 kw)
- 3 x Innengerät: Hydromodul EHSD-MED
- 1 x Master-Platine PAC-IF071B-E
Technische Daten:
1. Außengerätetyp: PUD-SHWM100YAA
- Nenn-Wärmeleistung / COP (A2/W35): 10 kW
- Wärmeleistung (A-15/W35) 10,7 kW
- Leistungsbereich min. / max. (A2/W35) 3,2 - 12,4 kW
- Energieeffizienzlasse (Raumheizung bei 55 °C): A++
- Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 135 % A++
- Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz Raumheizung n/s 178 % A+++
- Schalldruckpegel: 44 dB(A) in 1 m Entfernung
- Schallleistungspegel: 59 dB
- Einsatzbereich Heizbetrieb (Außengerät): –28 ~ + 24 C°
- Abmessungen Außengerät: Höhe: 102 cm x Breite 105 cm x Tiefe: 48 cm
- Gewicht Außengerät: 121 kg
- Kältetechnische Anschlüsse Ø: fl. 6,35 mm / s. 12,7 mm
- Kältemittel: R32, Füllmenge Min. 1,7 kg - Max. 1,83 kg, WP/CO²-Äquivalent (t/CO²-Äquivalent max. (t) 675 / 1,1475 / 1,23525)
- Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz

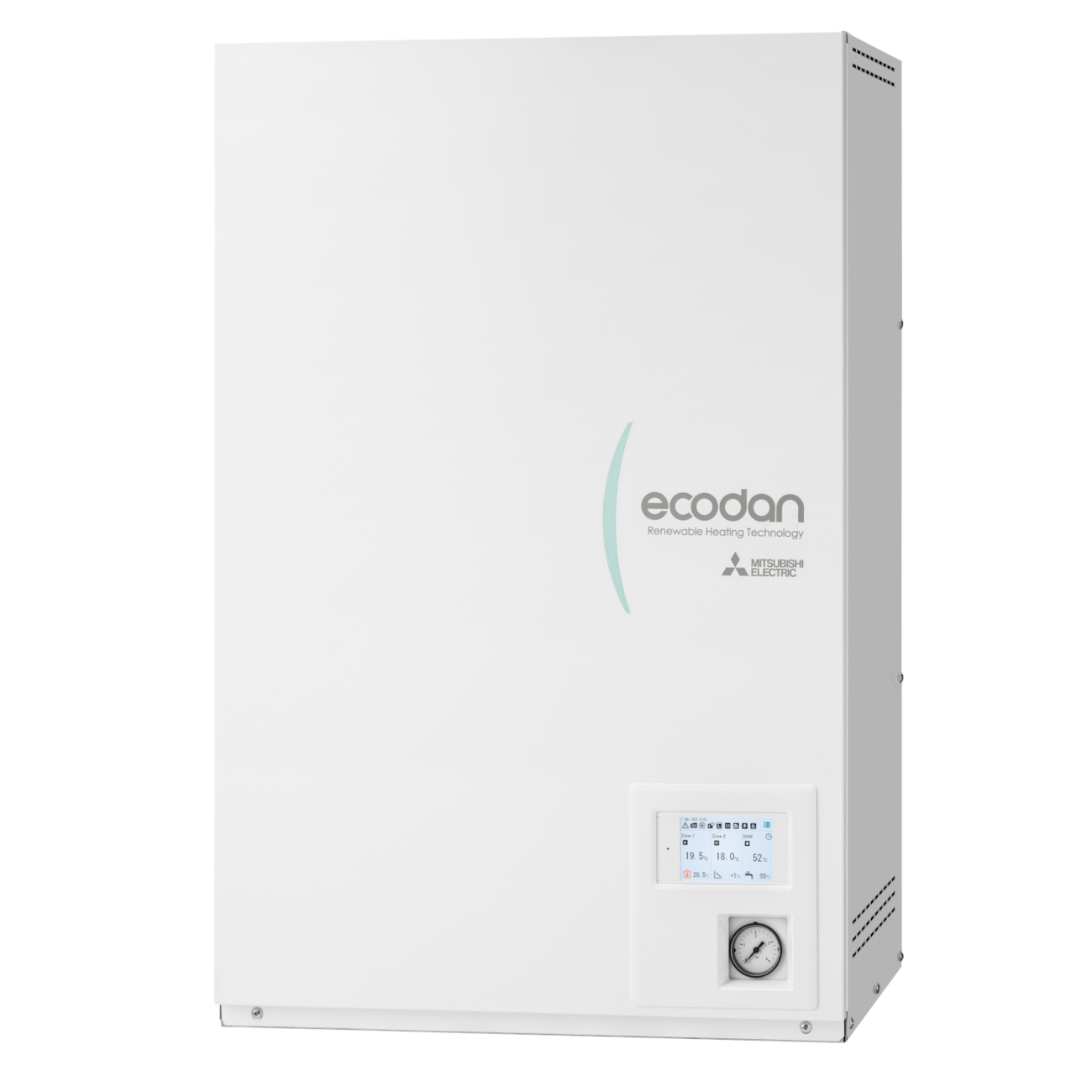

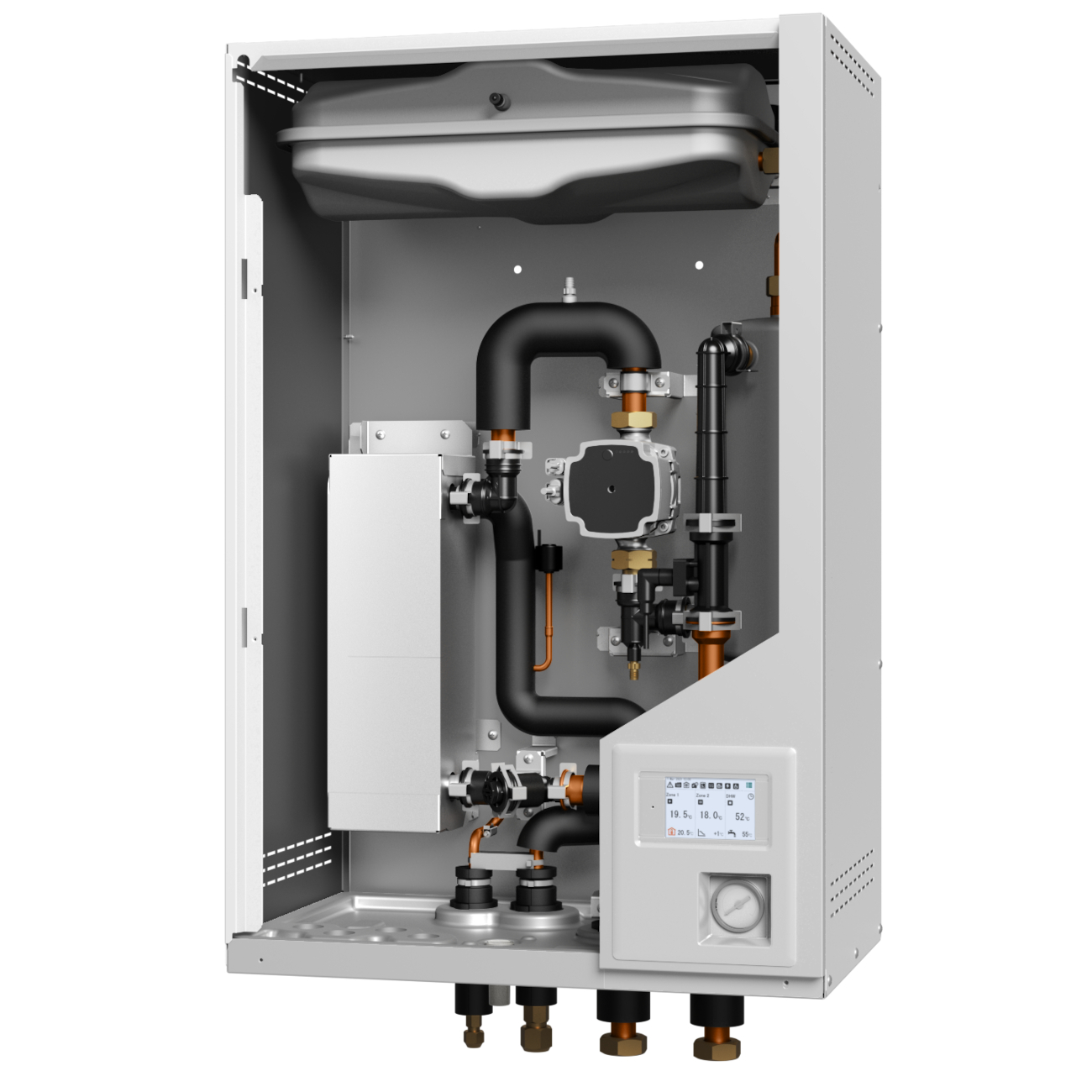

2. Hydromodul EHSD-MED
- Ausführung: Für Split Wärmepumpen
- Betriebsart: Heizen
- Einsatzbereich Umgebungsluft Temperatur: 0 bis 35°C
- Abmessungen H/B/T: 800/530/360 mm
- Schalldruckpegel: 28 dB(A)
- Gewicht: 44 kg
- Max. Vorlauftemperatur: 60 C°
- Integrierter Wärmepumpenregler FTC6
- Anschluss Heizung VL/RL: 28 x 1 mm
- Kältetechnische Anschlüsse: fl. 6,35 mm; s. 12,7 Ø mm
Wichtig!
- Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!
- Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
- Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
- Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
