Mitsubishi Zubadan Wärmepumpen-Set 1.15 Split-System 14 kW mit Hydromodul

Energieeffizienzlasse: A+++

Die Bedienung des Wärmepumpensystems erweist sich dabei als sehr benutzerfreundlich und die Regelung als intuitiv und selbsterklärend. Der Wärmepumpenmanager regelt bis zu zwei Heizkreise und optimiert die Zusammenarbeit im bivalenten Betrieb - beispielsweise mit einem Gasheizkessel.

Ecodan Luft-/Wasser-Wärmepumpen sind die überzeugende Lösung für alle, die schnell und unkompliziert in regenerative Energie einsteigen wollen: Sie vereinen innovative Technologie mit einfacher Handhabung und absoluter Zuverlässigkeit.

Vorteile von den neuen Außengeräten von Mitsubishi:

• Besonders niedrige Schallleistungspegel-Werte - Keine Tonalität
• Hohe Effizienz / Höherer COP - spart Energiekosten
• BAFA Förderung bei Neubau und bei Sanierung möglich
• Modernes Designs des Außengeräts
• Drehstromanschluss
• Verbesserter Kondensatablauf

Vorteile der Wärmepumpe mit Hydromodul:

• Energie-Monitoring durch integrierte Wärmemengenerfassung
• Geringer Platzbedarf
• Intuitiv bedienbare Wärmepumpen-Regelung
• Einfache Integration von weiteren Anlagekomponenten (z.B. Speichern, Pumpengruppen) möglich
• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe
• Vereinfachte Installation und Service durch den Einsatz der SD-Karte
• Garantierter Einsatzbereich der Außengeräte bis –28 °C und volle Heizleistung bis –15°C, bei 55° C Vorlauftemperatur durch Zubadan Technologie
• Maximale Vorlauftemperatur 60°C mit Kältemittel R32
• Innengeräte mit Hocheffizienzpumpe, Sicherheitsventil, Entlüfter und Manometer
• Integrierter Wärmepumpenregler FTC6 / FTC7 mit Klartext-Grafik-Display
• 2 separat regelbare Heizkreise
• Bivalente Einbindung
• Zweiter Wärmeerzeuger sowie Anlagenmonitoring/-konfiguration über SD-Karten-Funktion
• Die Wärmepumpe ist für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen geeignet (Radiatoren bzw. Heizkörper) sowohl auch für den Einsatz in Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizung)
• Steuerung der Wärmepumpe über Smartphones, Tablet-computer oder Pcs ist möglich siehe dazu unten bei Empfohlenes Zubehör
• Der WiFi-Adapter für Ecodan Wärmepumpen wird zur kabellosen Fernsteuerung der Wärmepumpenanlage benötigt und mit dem jeweiligen Speichermodul / Hydromodul verbunden. Mit der MELCloud-App und einem mobilen Endgerät (Smartphone oder Tablet) lässt sich      dann die Mitsubishi Electric Wärmepumpenanlage komfortabel überwachen und fernsteuern.
• Ein entsprechendes WLAN-Netzwerk muss hierfür bauseitig vorhanden sein, um die Verbindung zwischen der MELCloud-App und dem WiFi-Adapter herstellen zu können.

Vorteile MELCloud Highlights auf einen Blick:

• Kostenfreie Nutzung der Basisfunktionen
• Fernsteuerung der Einstellungen (an/aus, Temperatur, Lüfterdrehzahl, Betriebsmodus etc.)
• Übersichtliche Bedienung mehrerer Standorte über Listenoder Kartenansicht
• Datenmonitoring (Ist-Werte, Betriebszustände etc.)
• Systemübergreifende Integration von Mitsubishi Electric Produkten
• Zeitschaltprogramm
• Berechnete Energiedatenanzeigen zur Systemanalyse (abhängig von der Geräteserie)
• Alarmweiterleitung per E-Mail an zwei Empfänger
• Einfache Systemerweiterung

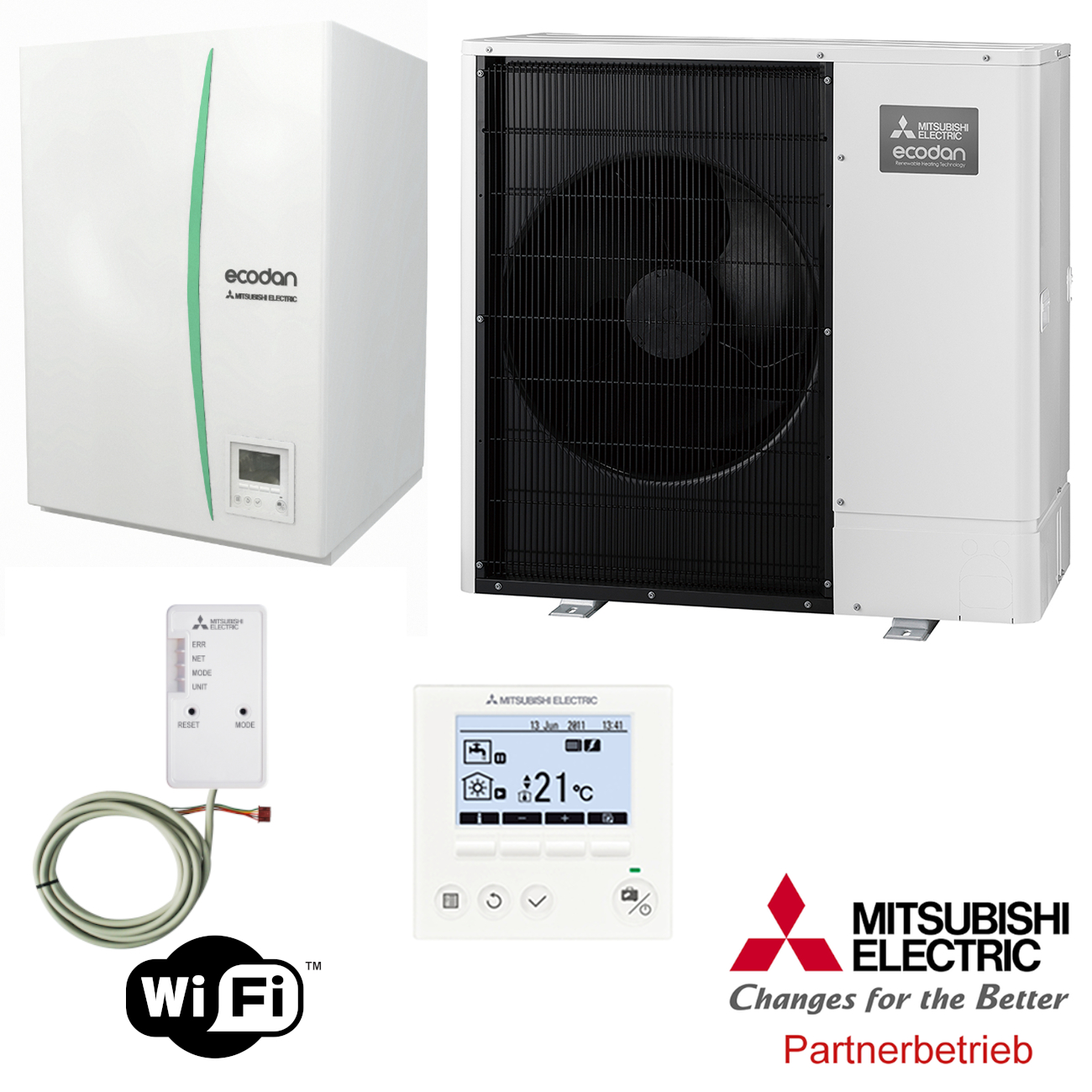

Lieferumfang:

1. Mitsubishi Zubadan Split Wärmepumpe 8 kW PUD-SHWM80YAA

2. Hydromodul EHSD-YM9D

3. WIFI Adapter MAC-587IF-E(W)

Technische Daten:

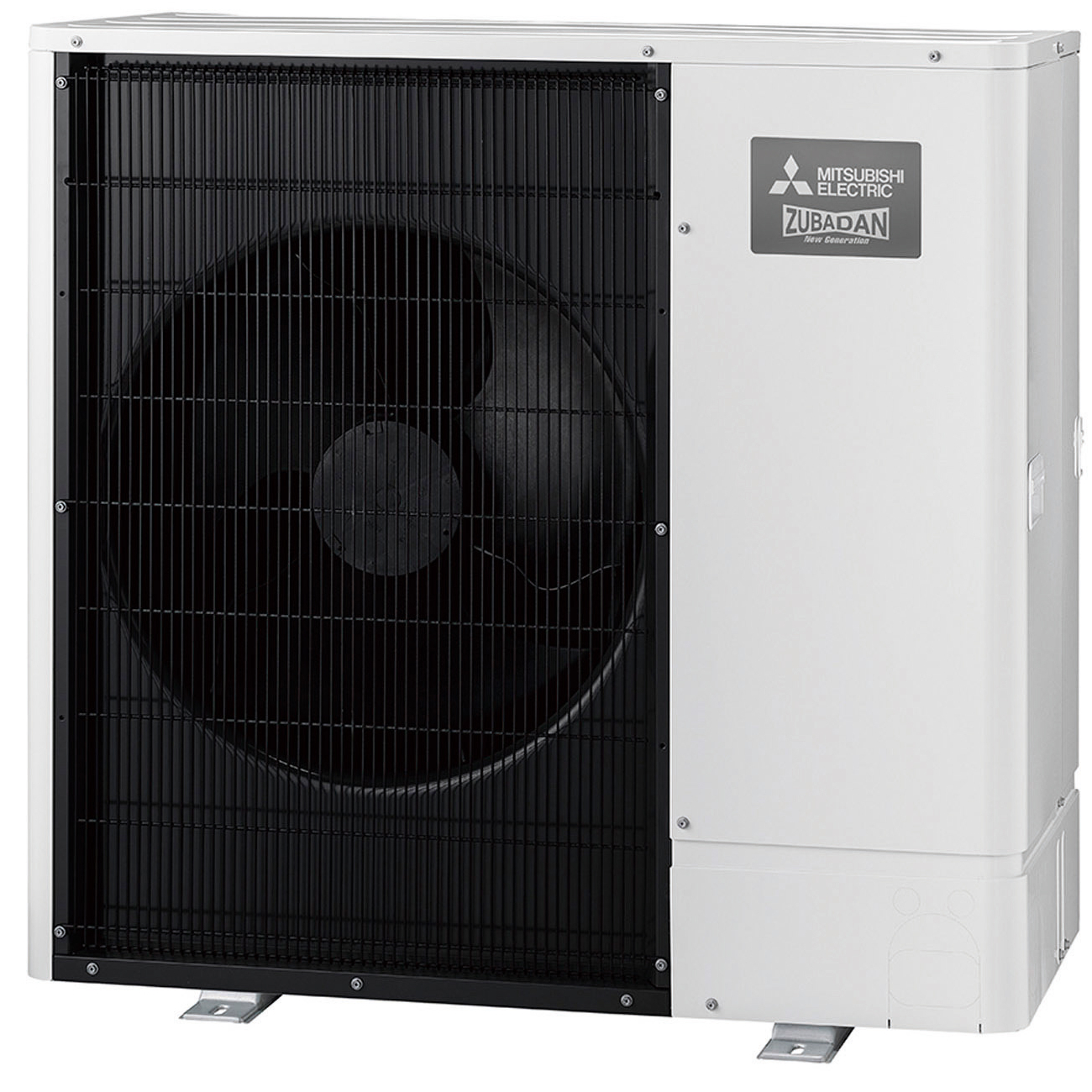

1. Mitsubishi Zubadan Split Wärmepumpe 14 kW PUD-SHWM140YAA

• Außengerätetyp: PUD-SHWM140YAA

• Wärmeleistung (A-15/W35): 14,2 kW

• Leistungsbereich min. / max. (A2/W35) 3,5 bis 14,6 kW

• Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 134 % A++

• Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz Raumheizung n/s 177 % A+++
• Schalldruckpegel 48 dB(A) in 1 m Entfernung

• Schallleistungspegel: 62 dB(A)

• Max. Vorlauftemperatur: 60 C°

• Einsatzbereich Heizen (Außengerät): –28 ~ + 24 C°

• Abmessungen Außengerät: H: 1020 x T: 480 + B: 1050 mm

• Gewicht Außengerät: 122 kg

• Kältetechnische Anschlüsse Ø: fl. 6,35 mm / s. 12,7 mm

• Kältemittel R32, Füllmenge Min. 1,7 kg - Max. 1,83 kg, WP/CO²-Äquivalent (t/CO²-Äquivalent max. (t) 675 / 1,1475 / 1,23525)

• Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz

2. Hydromodul EHSD-YM9D

• Ausführung: Für Split Wärmepumpen

• Betriebsart: Heizen

• Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A)

• Abmessungen H/B/T: 800/530/360 mm

• Gewicht: 44 kg

• Max. Vorlauftemperatur: 60 C°

• Leistung E-Heizstab: 3 / 6 / 9 kW

• Integrierter Wärmepumpenregler FTC6 / FTC7

• Anschluss Heizung VL/RL: 28 x 1 mm

• Kältetechnische Anschlüsse: fl. 6,35 mm; s. 12,7 Ø (mm)

3.  Wi-Fi Adapter Wärmepumpe MAC-587 IF-E (W)

• Spannungsversorgung: über Speichermodul oder Hydromodul
• Kabellänge: 2 m
• Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105

Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.

Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.

Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.

Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
