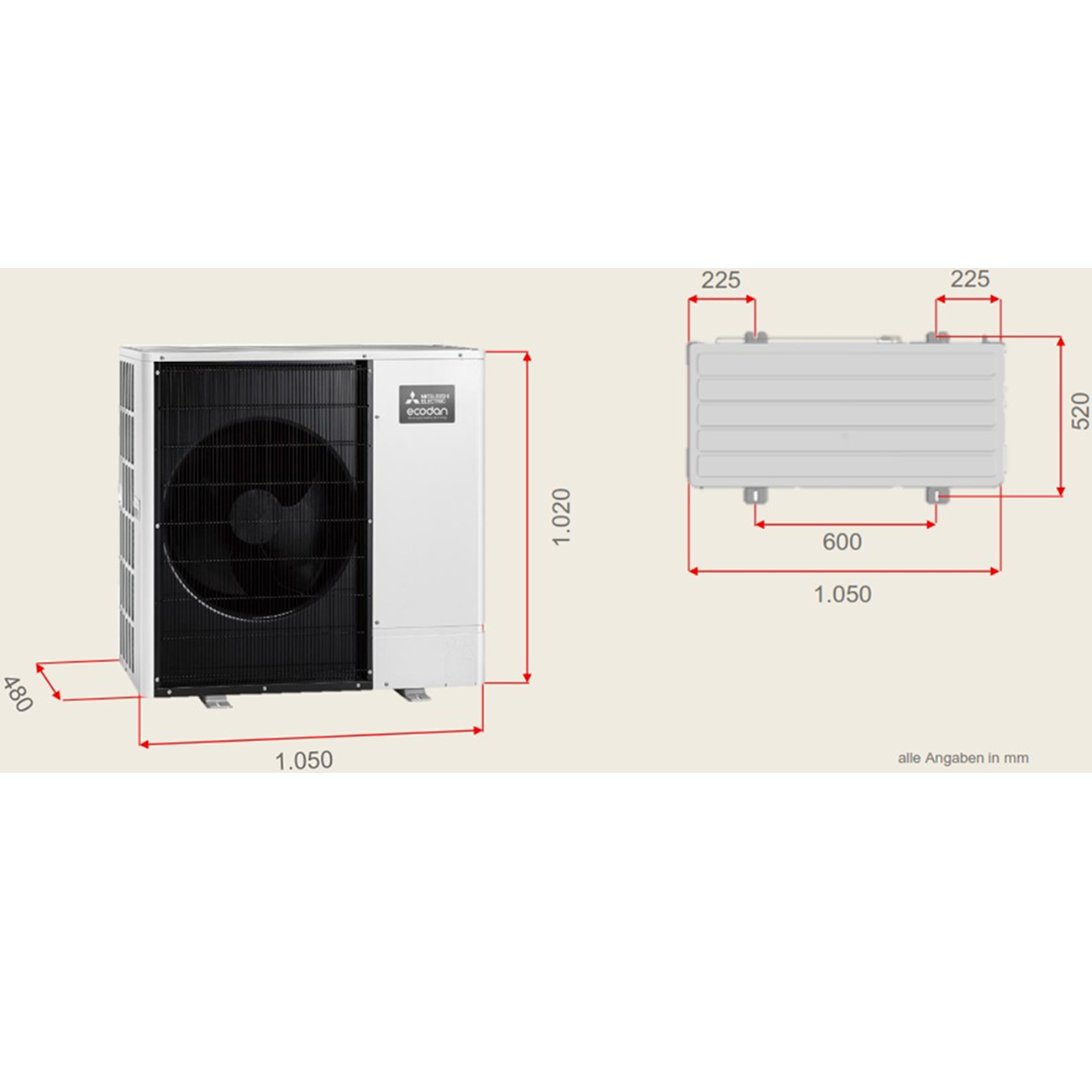

Mitsubishi Zubadan 12KW Wärmepumpen-Set 3.14 Split Heizen/Kühlen

Mitsubishi Ecodan Luft/Wasser-Wärmepumpe – Effizientes Heizen, Kühlen & Trinkwasserbereitung Die Mitsubishi Ecodan Zubadan Luft/Wasser-Wärmepumpen gehören zu den modernsten und effizientesten Heizsystemen ihrer Klasse. Mit der hervorragenden Energieeffizienzklasse A+++ (Niedertemperatur, 35 °C) bieten sie eine zukunftssichere, nachhaltige und kostensparende Lösung für Ein- und Mehrfamilienhäuser – sowohl im Neubau als auch in der Modernisierung. Ein besonderes Highlight dieser Anlage ist die kompakte Regeleinheit mit integriertem 200 oder 300 Liter Trinkwassertank. Dadurch ist das System äußerst platzsparend und ideal für Technikräume mit wenig Stellfläche. In der Einheit sind bereits Sensoren, Hocheffizienzpumpe, Trinkwarmwasser-Umschaltventil und Sicherheitsgruppe integriert. Sie erhalten ein komplett abgestimmtes Paket für Heizung und Trinkwasserbereitung mit schneller Installation dank integrierter Hydraulikkomponenten. Die Bedienung der Wärmepumpe erfolgt komfortabel über den modernen FTC7-Regler mit Touch-Bedienfeld. Die Menüführung ist intuitiv, selbsterklärend und ermöglicht eine präzise Steuerung von bis zu zwei Heizkreisen sowie die Optimierung des bivalenten Betriebs. Ganzjähriger Komfort: Heizen & Kühlen Die Mitsubishi Ecodan Wärmepumpe bietet dank ihrer reversiblen Betriebsweise nicht nur effiziente Wärme im Winter, sondern auch angenehme Kühlung im Sommer. So profitieren Sie das ganze Jahr über von einem optimalen Raumklima – egal ob wohlig warm an kalten Tagen oder angenehm temperiert in heißen Sommermonaten. Dieser doppelte Nutzen macht das System zu einem besonders komfortablen und zukunftssicheren Heiz- und Kühlsystem – ideal für modernen Wohnkomfort und energieeffiziente Gebäudetechnik im Neubau und Bestand. Vorteile der neuen Außengeräte von Mitsubishi Besonders niedrige Schallleistungspegel-Werte – flüsterleiser Betrieb, keine Tonalität Hohe Effizienz und hoher COP – deutliche Energieeinsparungen BAFA-/BEG-Förderung bei Neubau und Sanierung möglich (Stand 03/25) Modernes Außengerät-Design mit optimiertem Kondensatablauf Heiz- und Kühlbetrieb möglich Einsatz bis –30 °C Außentemperatur Maximale Vorlauftemperatur bis 70 °C mit R32-Kältemittel Vorteile der Wärmepumpe mit Hydromodul & Speichermodul Energie-Monitoring durch integrierte Wärmemengenerfassung Geringer Platzbedarf durch kompakte Bauform – ideal für kleine Technikräume Moderne Regelung über das FTC7 Touch-Bedienfeld mit Klartext-Grafik-Display Einfache Integration weiterer Komponenten wie Speicher, Pumpengruppen oder Solarsysteme Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe Vereinfachte Installation und Service durch den Einsatz der SD-Karte Garantierter Heizbetrieb bis –30 °C durch Zubadan-Technologie Volle Heizleistung bis –15 °C Maximale Vorlauftemperatur bis 70 °C 2 separat regelbare Heizkreise (gemischt / ungemischt) Hoher Warmwasserkomfort und kostensparende Warmwasserbereitung Bivalente Einbindung möglich (z. B. in Kombination mit Gasheizkessel) Integrierter 200/300 l Trinkwasserspeicher – besonders platzsparende Komplettlösung Sensoren, Umschaltventil, Sicherheitsgruppe und Hocheffizienzpumpe bereits integriert Schnelle Installation dank vollständig integrierter Hydraulikkomponenten Externe Datenschnittstelle für ModBus-Anbindung (Zubehör erforderlich) SG-Ready-Zertifizierung, EHPA-Gütesiegel und H/P Keymark Ideal für Altbau & Neubau Die Wärmepumpe eignet sich sowohl für klassische Heizkörperanlagen (Radiatoren), die hohe Vorlauftemperaturen benötigen, als auch für moderne Flächenheizsysteme (wie Fußboden- oder Wandheizung). Damit ist sie ideal für Sanierungen, Modernisierungen und Neubauten. Die Wärmepumpe ist somit für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen (Radiatoren/Heizkörper) sowie für Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizungen) bestens geeignet. Komfortable Steuerung per Smartphone, Tablet oder PC Mit dem integrierten WiFi-Adapter MAC-587 IF-E(W) und der MELCloud-App steuern Sie Ihr Heizsystem komfortabel aus der Ferne. Temperaturen, Betriebsarten, Energieverbrauch und mögliche Fehlermeldungen haben Sie jederzeit im Blick – ideal für maximalen Komfort und Transparenz. Patentierte Zubadan Inverter-Technologie Die patentierte Zubadan Inverter-Technologie stellt das Optimum der Luft/Wasser-Wärmepumpentechnik dar. Der Zubadan-Kältekreislauf mit HIC-Unterkühler und Flash-Injection-Verdichter stabilisiert den Kältemittelmassenstrom selbst bei extremen Temperaturen. Volle Heizleistung bis –15 °C Garantierter Heizbetrieb bis –30 °C Vorlauftemperaturen von bis zu 70 °C bei –7 °C Außentemperatur Ideal für die Modernisierung mit Radiatoren Kein Überdimensionieren der Anlage notwendig Das optimierte Abtauverhalten verlängert die Intervalle zwischen den Abtauzyklen auf bis zu 150 Minuten und reduziert die Dauer jedes Zyklus um bis zu 50 %. Dies erhöht Effizienz, Komfort und Betriebssicherheit. Eigenschaften / Merkmale / Ausstattung Leistungsgeregelter Verdichter und elektronische Expansionsventile Integrierter Wärmepumpenregler FTC7 mit kapazitivem Touch-Bedienfeld Externe Datenschnittstelle für ModBus (Zubehör erforderlich) Micro-SD-Speicherkarte für einfache Systemkonfiguration Hocheffizienzpumpe, Elektroheizstab und Volumenstromsensor integriert Sicherheitsarmaturen, Manometer und Entlüfter integriert 2 Heizkreise, separat regelbar Bivalente Betriebsweise möglich Monovalente und monoenergetische Auslegung möglich Flexible Steuerung über MELCloud per Smartphone / Tablet / PC Energie-Monitoring durch integrierte Wärmemengenerfassung Optimiertes Betriebsverhalten dank Auto-Adapt-Funktion Förderfähig im Rahmen der BEG (Stand 03/25) Ganzjähriger Komfort durch reversiblen Betrieb (Heizen & Kühlen) Integrierter 200/300 l Trinkwasserspeicher mit Sensoren & Umschaltventil Schnelle Installation durch integrierte Hydraulikkomponenten Externe ModBus-Anbindung möglich SG-Ready, EHPA-Gütesiegel, H/P Keymark Lieferumfang Mitsubishi Zubadan Split Wärmepumpe 12 kW PUZ-SHWM120YAA Speichermodul mit Wärmepumpenregler (ERST20F-YM9E / ERST30F-YM9EE) WiFi Adapter Wärmepumpe MAC-587 IF-E(W) Technische Daten 1. Mitsubishi Zubadan Split Wärmepumpe 12 kW PUZ-SHWM120YAA Nenn-Heizleistung: 12,1 kW Wärmeleistung (A-15/W35): 12,3 kW Kühlleistung / EER (A35 / W18): 12,0 kW / 4,50 SCOP Raumheizung mit 35 °C Vorlauftemperatur: 3,53 Leistungsbereich min./max. (A2/W35): 3,2 – 13,2 kW Schallleistungspegel [EN 12102]: 58 dB Schalldruckpegel: 45 dB (1 m Freifeldmessung) Einsatzbereich Heizbetrieb: –30 bis +24 °C Einsatzbereich Kühlbetrieb: +10 bis +52°C Max. Vorlauftemperatur: 70 °C Maße: Höhe 104 cm x Breite 105 cm x Tiefe 48 cm Gewicht: 125,5 kg Spannungsversorgung: 3-phasig / 400 V / 50 Hz Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) Kältemitteltyp: R32, Füllmenge 1,8 kg, Füllmenge max. 2,4 kg Max. Leitungslänge ohne Nachfüllung von Kältemittel (nur Heizbetrieb): 30 m Max. Leitungslänge ohne Nachfüllung von Kältemittel (Kühlbetrieb): 0 m Max. Leitungslänge (Heizbetrieb und/oder Kühlbetrieb): 50 m 2. Speichermodul mit Wärmepumpenregler (ERST20F-YM9E / ERST30F-YM9EE) Maße ERST20F-YM9E (200 Liter): Höhe 160 cm x Breite 59,5 cm x Tiefe 68 cm Maße ERST30F-YM9EE (300 Liter): Höhe 205 cm x Breite 59,5 cm x Tiefe 68 cm Gewicht ERST20F-YM9E (200 Liter): 98 kg Gewicht ERST30F-YM9EE (300 Liter): 112 kg Schallleistungspegel [EN 12102]: 41 dB Leistung E-Heizstab Zusatzheizung: 3/6/9 kW (einstellbar) Anschluss Heizung VL/RL: G1 Anschluss Warmwasser VL/RL: G3/4 Kältetechnische Anschlüsse: 6,35 fl. / 15,88 s. Ø (mm) Integrierter Touch Wärmepumpenregler FTC7 mit Klartext-Grafik-Display, Anlagenmonitoring Vereinfachte Installation und Service durch den Einsatz der SD-Karte Integrierter Wärmetauscher Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe Geringer Platzbedarf Sicherheitsventil, Entlüfter und Manometer 2 separat regelbare Heizkreise 3. Wi-Fi Adapter Wärmepumpe MAC-587 IF-E(W) Spannungsversorgung: über Speichermodul oder Hydromodul Kabellänge: 2 m Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105 Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet. Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche zur Anzeige des aktuellen Status und zur Eingabe von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet. Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm. Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen. Wichtige Hinweise zur Aufstellung & Installation Bitte prüfen Sie im Vorfeld, welcher der bestgeeignete Aufstellungsort für Ihre Wärmepumpe ist, da es hierfür Lärmschutzverordnungen gibt. Nützlich ist hierzu der Schall-Rechner des Bundesverband Wärmepumpen e.V. Für einen Gewährleistungsanspruch ist es wichtig, dass Ihre Wärmepumpe wie vorgeschrieben mit einer Kupferleitung mit Löt- oder Bördelanschlüssen von einem Klima-Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen. Andere Anschlussarten sind nicht zulässig. Bei Selbstmontage machen Sie sich strafbar und verlieren sämtliche Garantieansprüche. Wir bieten eine fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe, Auslegung und Installation stehen wir Ihnen gerne zur Verfügung.

Mitsubishi Ecodan Luft/Wasser-Wärmepumpe – Effizientes Heizen & Kühlen Die Mitsubishi Ecodan Luft/Wasser-Wärmepumpen gehören zu den modernsten und effizientesten Heizsystemen ihrer Klasse. Mit der hervorragenden Energieeffizienzklasse A+++ (Niedertemperaturanwendung 35 °C) bieten sie eine zukunftssichere, nachhaltige und kostensparende Lösung für Ein- und Mehrfamilienhäuser – sowohl im Neubau als auch in der Modernisierung. Die Bedienung der Wärmepumpe erfolgt komfortabel über den modernen FTC7-Regler mit Touch-Bedienfeld. Die Menüführung ist intuitiv, selbsterklärend und ermöglicht eine präzise Steuerung von bis zu zwei Heizkreisen sowie die Optimierung des bivalenten Betriebs. Ganzjähriger Komfort: Heizen & Kühlen Die Mitsubishi Ecodan Wärmepumpe bietet dank ihrer reversiblen Betriebsweise nicht nur effiziente Wärme im Winter, sondern auch angenehme Kühlung im Sommer. So profitieren Sie das ganze Jahr über von einem optimalen Raumklima – egal ob wohlig warm an kalten Tagen oder angenehm temperiert in heißen Sommermonaten. Diese doppelte Funktion macht das System besonders komfortabel und zukunftssicher. Vorteile der neuen Außengeräte von Mitsubishi Besonders niedrige Schallleistungspegel – keine Tonalität Hohe Effizienz und höherer COP – spart Energiekosten BAFA-/BEG-Förderung bei Neubau und Sanierung möglich (Stand 03/25) Modernes Design des Außengeräts Verbesserter Kondensatablauf Heiz- und Kühlbetrieb möglich Vorteile der Wärmepumpe mit Hydromodul Energie-Monitoring durch integrierte Wärmemengenerfassung Geringer Platzbedarf durch kompakte Bauform Moderne Regelung über das FTC7 Touch-Bedienfeld mit Klartext-Grafik-Display Einfache Integration weiterer Komponenten wie Speicher, Pumpengruppen oder Solarsysteme Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe Vereinfachte Installation und Service durch den Einsatz der SD-Karte Garantierter Heizbetrieb bis –30 °C durch Zubadan-Technologie Volle Heizleistung bis –15 °C Maximale Vorlauftemperatur bis 70 °C 2 separat regelbare Heizkreise (gemischt / ungemischt) Hoher Warmwasserkomfort und kostensparende Warmwasserbereitung Bivalente Einbindung möglich Ideal für Altbau & Neubau Die Wärmepumpe eignet sich sowohl für klassische Heizkörperanlagen (Radiatoren), die hohe Vorlauftemperaturen benötigen, als auch für moderne Flächenheizsysteme (wie Fußboden- oder Wandheizung). Damit ist sie ideal für Sanierungen, Modernisierungen und Neubauten. Patentierte Zubadan Inverter-Technologie Die patentierte Zubadan Inverter-Technologie stellt das Optimum der Luft/Wasser-Wärmepumpentechnik dar. Der Zubadan-Kältekreislauf mit HIC-Unterkühler und Flash-Injection-Verdichter stabilisiert den Kältemittelmassenstrom selbst bei extremen Temperaturen. Volle Heizleistung bis –15 °C Garantierter Heizbetrieb bis –30 °C Vorlauftemperaturen bis zu 70 °C bei –7 °C Außentemperatur Ideal für Modernisierung mit Radiatoren Kein Überdimensionieren notwendig Das optimierte Abtauverhalten verlängert die Intervalle zwischen den Abtauzyklen auf bis zu 150 Minuten und reduziert die Dauer jedes Zyklus um bis zu 50 %. Dies erhöht Effizienz, Komfort und Betriebssicherheit. Eigenschaften / Merkmale / Ausstattung Leistungsgeregelter Verdichter und elektronische Expansionsventile Integrierter Wärmepumpenregler FTC7 mit kapazitivem Touch-Bedienfeld Externe Datenschnittstelle für ModBus (Zubehör erforderlich) Micro-SD-Speicherkarte für einfache Systemkonfiguration Hocheffizienzpumpe, Elektroheizstab und Volumenstromsensor integriert Sicherheitsarmaturen, Manometer und Entlüfter integriert 2 Heizkreise, separat regelbar Bivalente Betriebsweise möglich Monovalente und monoenergetische Auslegung möglich Flexible Steuerung über MELCloud per Smartphone / Tablet / PC Energie-Monitoring durch integrierte Wärmemengenerfassung Optimiertes Betriebsverhalten dank Auto-Adapt-Funktion Förderfähig im Rahmen der BEG (Stand 03/25) Ganzjähriger Komfort durch reversiblen Betrieb Im Winter effizient heizen, im Sommer angenehm kühlen – die Mitsubishi Ecodan Wärmepumpe bietet dank reversibler Technik höchsten Komfort das ganze Jahr über. Ideal für modernen Wohnkomfort. Lieferumfang Mitsubishi Zubadan Split Wärmepumpe 8 kW PUZ-SHWM80YAA Hydromodul ERSF-YM9E WIFI Adapter MAC-587 IF-E(W) Technische Daten 1. Mitsubishi Zubadan Split Wärmepumpe 8 kW PUZ-SHWM80YAA Nenn-Heizleistung: 8 kW Wärmeleistung (A-15/W35): 8,8 kW Kühlleistung / EER (A35 / W18): 8,0 kW / 4,95 SCOP Raumheizung mit 35 °C Vorlauftemperatur: 4,75 Leistungsbereich min./max. (A2/W35): 3,1 – 9,5 kW Schallleistungspegel [EN 12102]: 54 dB Schalldruckpegel: 41 dB (1 m Freifeldmessung) Einsatzbereich Heizbetrieb: –30 bis +24 °C Einsatzbereich Kühlbetrieb: +10 bis +52°C Max. Vorlauftemperatur: 70 °C Maße: Höhe 104 cm x Breite 105 cm x Tiefe 48 cm Gewicht: 115 kg Spannungsversorgung: 3-phasig / 400 V / 50 Hz Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) Kältemitteltyp: R32, Füllmenge 1,8 kg, Füllmenge max. 2,2 kg Max. Leitungslänge ohne Nachfüllung von Kältemittel (nur Heizbetrieb): 35 m Max. Leitungslänge ohne Nachfüllung von Kältemittel (Kühlen und Heizen): 15 m Max. Leitungslänge (Heizbetrieb und/oder Kühlbetrieb): 50 m 2. Hydromodul ERSF-YM9E Ausführung: Für Split-Wärmepumpen Betriebsart: Heizen / Kühlen Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A) Abmessungen: Höhe 80 cm x Breite 53 cm x Tiefe 36 cm Gewicht: 41 kg Max. Vorlauftemperatur: 70 °C Leistung E-Heizstab: 3 / 6 / 9 kW (einstellbar) Integrierter Touch-Wärmepumpenregler FTC7 Anschluss Heizung VL/RL: G 1 Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) 3. Wi-Fi Adapter Wärmepumpe MAC-587 IF-E (W) Spannungsversorgung: über Speichermodul oder Hydromodul Kabellänge: 2 m Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105 Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet. Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche für das Einrichten, Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet. Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm. Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen. Wichtig! Bitte überprüfen Sie im Voraus, welcher der bestgeeignete Aufstellungsort für Ihre Wärmepumpe ist, da es hierfür Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V., welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruch ist es wichtig, dass Ihre Wärmepumpe wie vorgeschrieben mit einer Kupferleitung mit Löt- oder Bördelanschlüssen von einem Klimatechniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen. Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer Selbstmontage und verlieren alle Garantieansprüche. Wir bieten eine fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

Mitsubishi Ecodan Luft/Wasser-Wärmepumpe – Effiziente Heiztechnik für Neubau & Modernisierung Die Mitsubishi Ecodan Luft/Wasser-Wärmepumpen gehören zu den modernsten und effizientesten Heizsystemen ihrer Klasse. Mit der hervorragenden Energieeffizienzklasse A+++ (Niedertemperatur, 35 °C) bietet dieses System eine zukunftssichere, nachhaltige und kostensparende Heizlösung für Ein- und Mehrfamilienhäuser. Ihre Vorteile auf einen Blick Besonders niedrige Schallleistungswerte – flüsterleiser Betrieb, keine Tonalität Hoher COP & optimale Effizienz – deutliche Energieeinsparungen BAFA-förderfähig für Neubau und Sanierung Modernes Außengerät-Design mit optimiertem Kondensatablauf Drehstromanschluss für stabile Leistung Intuitive Bedienung dank benutzerfreundlichem Wärmepumpenmanager Optimale Nutzung im bivalenten Betrieb (z. B. Kombination mit Gasheizkessel) Einsatz bis –25 °C Außentemperatur Max. Vorlauftemperatur: 68 °C mit R32-Kältemittel Heizen- und Kühlbetrieb möglich Ein weiterer großer Vorteil dieser Mitsubishi Ecodan Wärmepumpe ist die reversible Betriebsweise: Sie kann nicht nur im Winter effizient heizen, sondern im Sommer auch angenehm kühlen. So profitieren Sie das ganze Jahr über von einem optimalen Raumklima – egal ob wohlig warm an kalten Tagen oder angenehm temperiert in heißen Sommermonaten. Dieser doppelte Nutzen macht die Wärmepumpe zu einem besonders komfortablen und zukunftssicheren Heiz- und Kühlsystem. Ideal für Altbau & Neubau – hohe und niedrige Vorlauftemperaturen Die Wärmepumpe eignet sich sowohl für klassische Heizkörperanlagen (Radiatoren) als auch für moderne Flächenheizungen. Damit ist sie perfekt für Sanierungen, Modernisierungen und Neubauten geeignet. Komfortable Steuerung per Smartphone, Tablet oder PC Mit dem integrierten WiFi-Adapter und der MELCloud-App steuern Sie Ihr Heizsystem bequem aus der Ferne – Temperatur, Betriebsarten, Energieverbrauch und Fehlermeldungen jederzeit im Blick. Vorteile der Hydrobox (Hydromoduls) Integrierte Wärmemengenerfassung für präzises Energie-Monitoring Regelungsarten: Vorlauftemperatur, Heizkurve oder Raumtemperatur, Autoadaption wahlweise einstellbar Hoher Warmwasserkomfort und kostensparende Warmwasserbereitung Geringer Platzbedarf – ideal für nahezu jeden Technikraum Intuitiv bedienbare Touch-Regelung (FTC7) Einfache Erweiterung mit Speichern, Pumpengruppen & weiteren Komponenten Hocheffizienzpumpe für niedrige Betriebskosten, Volumenstromsensor, Sicherheitsarmaturen, Manometer und Entlüfter Servicefreundlich dank SD-Karten-Technologie 2 Heizkreise, separat regelbar (gemischt und/oder ungemischt), Einbindung Bivalent-Wärmeerzeuger Bivalente Einbindung möglich Heizen im Winter und Kühlen im Sommer – ganzjähriger Komfort durch reversible Betriebsweise Externe Datenschnittstelle für ModBus-Anbindung (Zubehör erforderlich) SG-Ready-Zertifizierung, EHPA-Gütesiegel und H/P Keymark Lieferumfang: Mitsubishi Power Inverter Split Wärmepumpe 12 kW PUZ-SWM120YAA Hydromodul ERSF-YM9E WIFI Adapter MAC-587 IF-E(W) Technische Daten: 1. Mitsubishi Power Inverter Wärmepumpe Split 12 kw (PUZ-SWM120YAA) Nenn-Heizleistung: 12 kW Max. Vorlauftemperatur: 68°C Wärmeleistung (A-15/W35): 10,4 kW Wärmeleistung (A2/W35): 12,1 kW Leistungsbereich: min/max (A2/W35) 3,2 - 12,7 kW SCOP Raumheizung mit 35°C Vorlauftemperatur: 4,55 Energieeffizienzklasse A+++ Kühlleistung/ EER (A35 /W18): 12 kW / 4,50 Schallleistungspegel [EN 12102]: 58 dB Schalldruckpegel: 45 db (A) Einsatzbereich Heizbetrieb: –25°C ~ +24°C Einsatzbereich Kühlbetrieb: +10°C ~ +52°C Maße: Höhe: 104 cm x Breite: 105 cm x Tiefe: 48 cm Gewicht: 124,5 kg Spannungsversorgung: 3 Phasen / 400 V / 50 Hz Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas Ø (mm) Kältemitteltyp: R32, Füllmenge 1,8 kg, Füllmenge Max. 2,4 kg Max. Leitungslänge ohne Nachfüllung von Kältemittel (Nur Heizbetrieb): 35 Meter Max. Leitungslänge ohne Nachfüllung von Kältemittel (Kühlen und heizen): 15 Meter Max. Leitungslänge (Heizbetrieb und/oder Kühlbetrieb): 50 Meter 2. Hydromodul Split mit Wärmepumpenregler (ERSF-YM9E) Maße: Höhe: 80 cm x Breite: 53 cm x Tiefe: 36 cm Gewicht: 41 kg Schallleistungspegel [EN 12102]: 41 dB Leistung E-Heizstab Zusatzheizung: 3/6/9 kW (einstellbar) Anschluss Heizung VL/RL: G1 Kältetechnische Anschlüsse: 6,35 fl. / 15,88 s. Ø (mm) Integrierter Touch Wärmepumpenregler FTC7 mit Klartext-Grafik-Display, Anlagenmonitoring Vereinfachte Installation und Service durch den Einsatz der SD Karte Integrierter Wärmetauscher Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe Geringer Platzbedarf Sicherheitsventil, Entlüfter und Manometer 2 Separat regelbare Heizkreise Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet. Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm. Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Wir empfehlen Ihnen den Funk-Fernbedienung bzw. Temperaturfühler von Mitsubishi Electric. 3. Wi-Fi Adapter Wärmepumpe MAC-587 IF-E (W) Spannungsversorgung: über Speichermodul oder Hydromodul Kabellänge: 2 m Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105 Wichtig! Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen. Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche. Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

Mitsubishi Ecodan Luft/Wasser-Wärmepumpe – Effizientes Heizen & Kühlen Die Mitsubishi Ecodan Luft/Wasser-Wärmepumpen gehören zu den modernsten und effizientesten Heizsystemen ihrer Klasse. Mit der hervorragenden Energieeffizienzklasse A+++ (Niedertemperaturanwendung 35 °C) bieten sie eine zukunftssichere, nachhaltige und kostensparende Lösung für Ein- und Mehrfamilienhäuser – sowohl im Neubau als auch in der Modernisierung. Die Bedienung der Wärmepumpe erfolgt komfortabel über den modernen FTC7-Regler mit Touch-Bedienfeld. Die Menüführung ist intuitiv, selbsterklärend und ermöglicht eine präzise Steuerung von bis zu zwei Heizkreisen sowie die Optimierung des bivalenten Betriebs. Ganzjähriger Komfort: Heizen & Kühlen Die Mitsubishi Ecodan Wärmepumpe bietet dank ihrer reversiblen Betriebsweise nicht nur effiziente Wärme im Winter, sondern auch angenehme Kühlung im Sommer. So profitieren Sie das ganze Jahr über von einem optimalen Raumklima – egal ob wohlig warm an kalten Tagen oder angenehm temperiert in heißen Sommermonaten. Diese doppelte Funktion macht das System besonders komfortabel und zukunftssicher. Vorteile der neuen Außengeräte von Mitsubishi Besonders niedrige Schallleistungspegel – keine Tonalität Hohe Effizienz und höherer COP – spart Energiekosten BAFA-/BEG-Förderung bei Neubau und Sanierung möglich (Stand 03/25) Modernes Design des Außengeräts Verbesserter Kondensatablauf Heiz- und Kühlbetrieb möglich Vorteile der Wärmepumpe mit Hydromodul Energie-Monitoring durch integrierte Wärmemengenerfassung Geringer Platzbedarf durch kompakte Bauform Moderne Regelung über das FTC7 Touch-Bedienfeld mit Klartext-Grafik-Display Einfache Integration weiterer Komponenten wie Speicher, Pumpengruppen oder Solarsysteme Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe Vereinfachte Installation und Service durch den Einsatz der SD-Karte Garantierter Heizbetrieb bis –30 °C durch Zubadan-Technologie Volle Heizleistung bis –15 °C Maximale Vorlauftemperatur bis 70 °C 2 separat regelbare Heizkreise (gemischt / ungemischt) Hoher Warmwasserkomfort und kostensparende Warmwasserbereitung Bivalente Einbindung möglich Ideal für Altbau & Neubau Die Wärmepumpe eignet sich sowohl für klassische Heizkörperanlagen (Radiatoren), die hohe Vorlauftemperaturen benötigen, als auch für moderne Flächenheizsysteme (wie Fußboden- oder Wandheizung). Damit ist sie ideal für Sanierungen, Modernisierungen und Neubauten. Patentierte Zubadan Inverter-Technologie Die patentierte Zubadan Inverter-Technologie stellt das Optimum der Luft/Wasser-Wärmepumpentechnik dar. Der Zubadan-Kältekreislauf mit HIC-Unterkühler und Flash-Injection-Verdichter stabilisiert den Kältemittelmassenstrom selbst bei extremen Temperaturen. Volle Heizleistung bis –15 °C Garantierter Heizbetrieb bis –30 °C Vorlauftemperaturen bis zu 70 °C bei –7 °C Außentemperatur Ideal für Modernisierung mit Radiatoren Kein Überdimensionieren notwendig Das optimierte Abtauverhalten verlängert die Intervalle zwischen den Abtauzyklen auf bis zu 150 Minuten und reduziert die Dauer jedes Zyklus um bis zu 50 %. Dies erhöht Effizienz, Komfort und Betriebssicherheit. Eigenschaften / Merkmale / Ausstattung Leistungsgeregelter Verdichter und elektronische Expansionsventile Integrierter Wärmepumpenregler FTC7 mit kapazitivem Touch-Bedienfeld Externe Datenschnittstelle für ModBus (Zubehör erforderlich) Micro-SD-Speicherkarte für einfache Systemkonfiguration Hocheffizienzpumpe, Elektroheizstab und Volumenstromsensor integriert Sicherheitsarmaturen, Manometer und Entlüfter integriert 2 Heizkreise, separat regelbar Bivalente Betriebsweise möglich Monovalente und monoenergetische Auslegung möglich Flexible Steuerung über MELCloud per Smartphone / Tablet / PC Energie-Monitoring durch integrierte Wärmemengenerfassung Optimiertes Betriebsverhalten dank Auto-Adapt-Funktion Förderfähig im Rahmen der BEG (Stand 03/25) Ganzjähriger Komfort durch reversiblen Betrieb Im Winter effizient heizen, im Sommer angenehm kühlen – die Mitsubishi Ecodan Wärmepumpe bietet dank reversibler Technik höchsten Komfort das ganze Jahr über. Ideal für modernen Wohnkomfort. Lieferumfang Mitsubishi Zubadan Split Wärmepumpe 14 kW PUZ-SHWM140YAA Hydromodul ERSF-YM9E WIFI Adapter MAC-587 IF-E(W) Technische Daten 1. Mitsubishi Zubadan Split Wärmepumpe 14 kW PUZ-SHWM140YAA Nenn-Heizleistung: 14 kW Wärmeleistung (A-15/W35): 14,2 kW Kühlleistung / EER (A35 / W18): 14,0 kW / 3,75 SCOP Raumheizung mit 35 °C Vorlauftemperatur: 3,63 Leistungsbereich min./max. (A2/W35): 3,5 – 14,6 kW Schallleistungspegel [EN 12102]: 58 dB Schalldruckpegel: 46 dB (1 m Freifeldmessung) Einsatzbereich Heizbetrieb: –30 bis +24 °C Einsatzbereich Kühlbetrieb: +10 bis +52°C Max. Vorlauftemperatur: 70 °C Maße: Höhe 104 cm x Breite 105 cm x Tiefe 48 cm Gewicht: 126 kg Spannungsversorgung: 3-phasig / 400 V / 50 Hz Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) Kältemitteltyp: R32, Füllmenge 1,8 kg, Füllmenge max. 2,4 kg Max. Leitungslänge ohne Nachfüllung von Kältemittel (nur Heizbetrieb): 30 m Max. Leitungslänge ohne Nachfüllung von Kältemittel (Kühlen und Heizen): 0 m Max. Leitungslänge (Heizbetrieb und/oder Kühlbetrieb): 50 m 2. Hydromodul ERSF-YM9E Ausführung: Für Split-Wärmepumpen Betriebsart: Heizen / Kühlen Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A) Abmessungen: Höhe 80 cm x Breite 53 cm x Tiefe 36 cm Gewicht: 41 kg Max. Vorlauftemperatur: 70 °C Leistung E-Heizstab: 3 / 6 / 9 kW (einstellbar) Integrierter Touch-Wärmepumpenregler FTC7 Anschluss Heizung VL/RL: G 1 Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) 3. Wi-Fi Adapter Wärmepumpe MAC-587 IF-E (W) Spannungsversorgung: über Speichermodul oder Hydromodul Kabellänge: 2 m Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105 Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet. Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche für das Einrichten, Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet. Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm. Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen. Wichtig! Bitte überprüfen Sie im Voraus, welcher der bestgeeignete Aufstellungsort für Ihre Wärmepumpe ist, da es hierfür Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V., welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruch ist es wichtig, dass Ihre Wärmepumpe wie vorgeschrieben mit einer Kupferleitung mit Löt- oder Bördelanschlüssen von einem Klimatechniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen. Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer Selbstmontage und verlieren alle Garantieansprüche. Wir bieten eine fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
