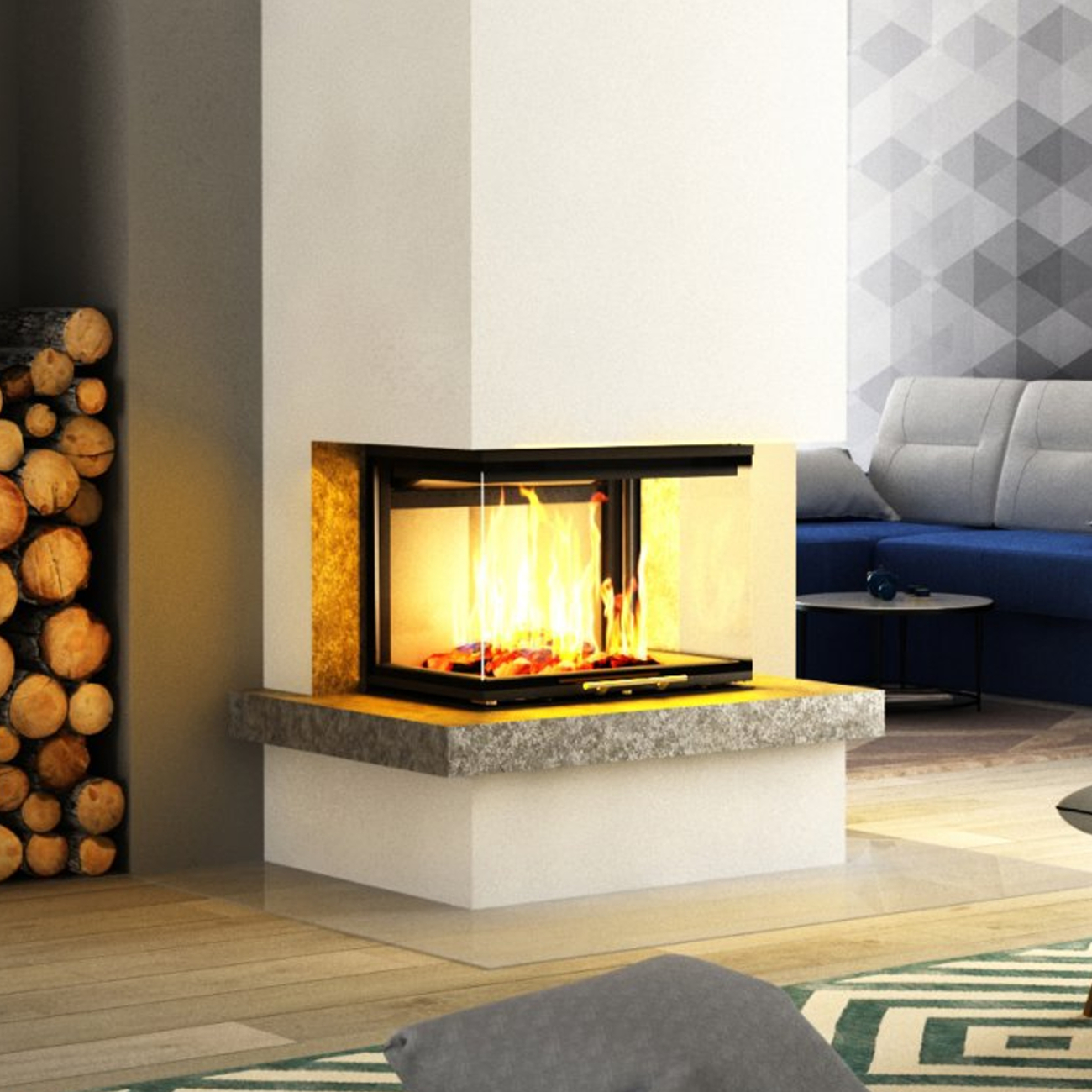

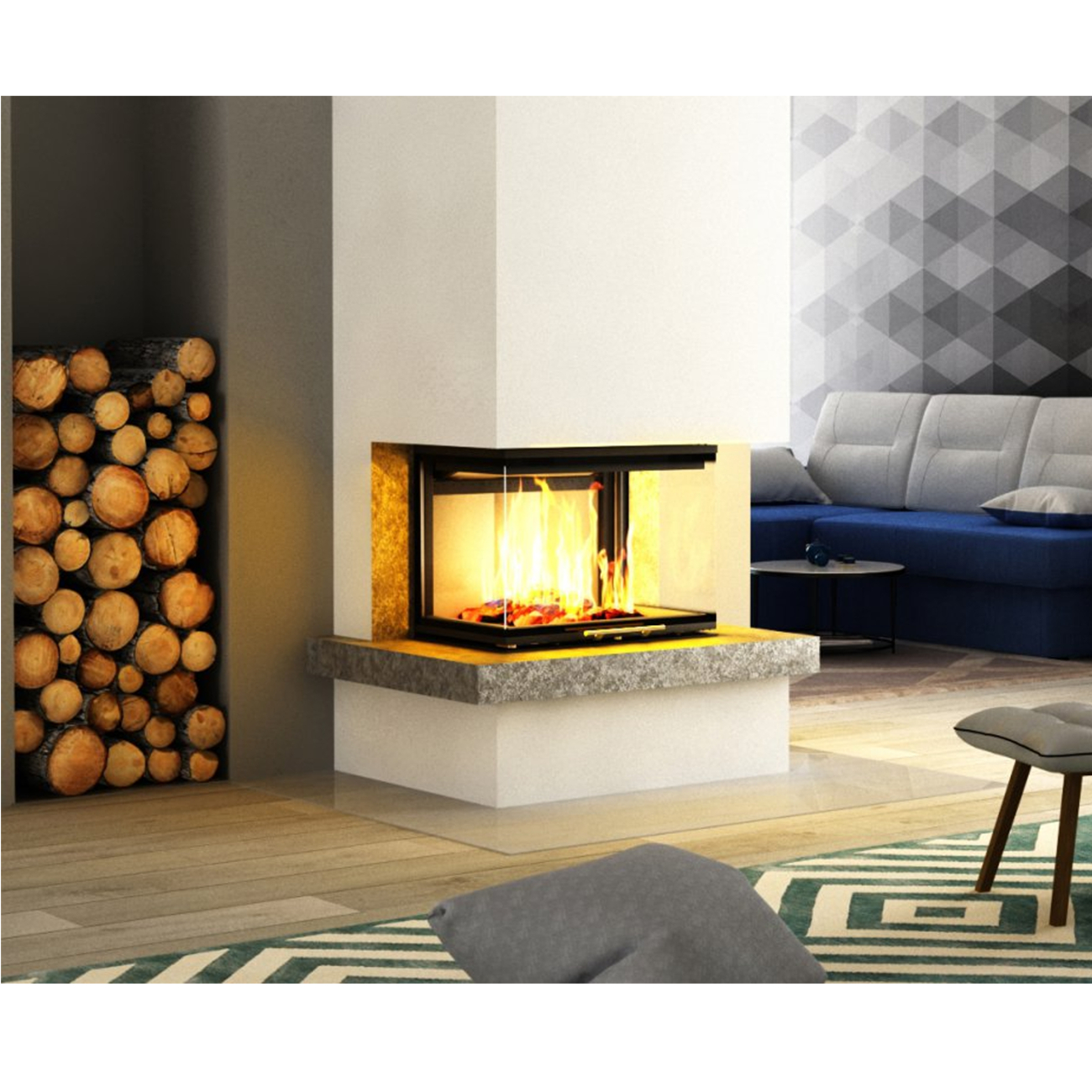

Kaminbausatz Royal Extra - Volcano 3PLh 11kW Dreiseitig

Vorteile der Kamineinsätze von HAJDUK:

Hajduk Kamine sind in ganz Europa zugelassen. Diese erfüllen die schwierigsten Europäischen Normen EN 13240, EN 13229 und DIN 18895. Auch die Anforderungen der BImSchV Stufe 2, Art. 15a B-VG von Österreich und LRV von der Schweiz werden erfüllt.

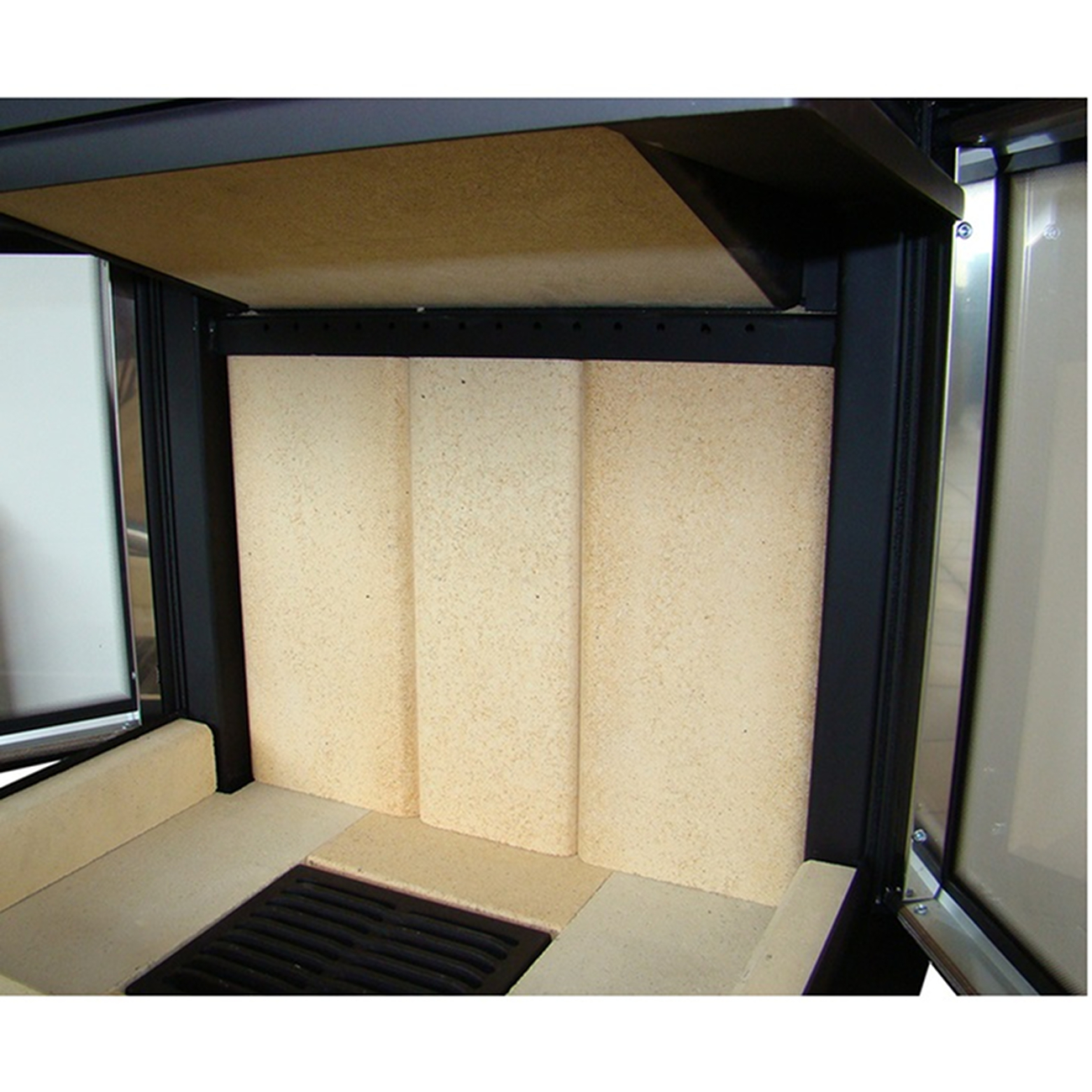

Die Feuerstelle ist mit 5 cm und 6,5 cm (5 Wände, 6,5 Boden) dicken Schamottesteinen ausgekleidet, dies dient der Wärmekumulierung und der gleichmäßigen Wärmerückgabe nach dem das Feuer aus ist.

Der Kamin verfügt auch über einen tiefen Brennkammerboden wodurch das Herausfallen der Asche verhindert wird.

Die Kaminhaube und das Rauchrohr sind mit dem Korpus fest verschweißt, ohne Dichtungsmaterialien oder Schrauben. Alles mit Präzision hergestellt durch modernste Technik.

Das Luftzufuhr und -Verteilungssystem Jet Stream für eine präzise Luftzufuhr-Steuerung - Das System ermöglicht eine bessere Kontrolle der Luftzufuhr und reduziert somit den Brennstoffverbrauch.

Clear View System- das System für automatische Scheibenreinigung ermöglicht eine langfristige saubere Glasscheibe.

Ein hoher thermischer Wirkungsgrad, der abhängig vom Modell bis zum 90% erreicht.

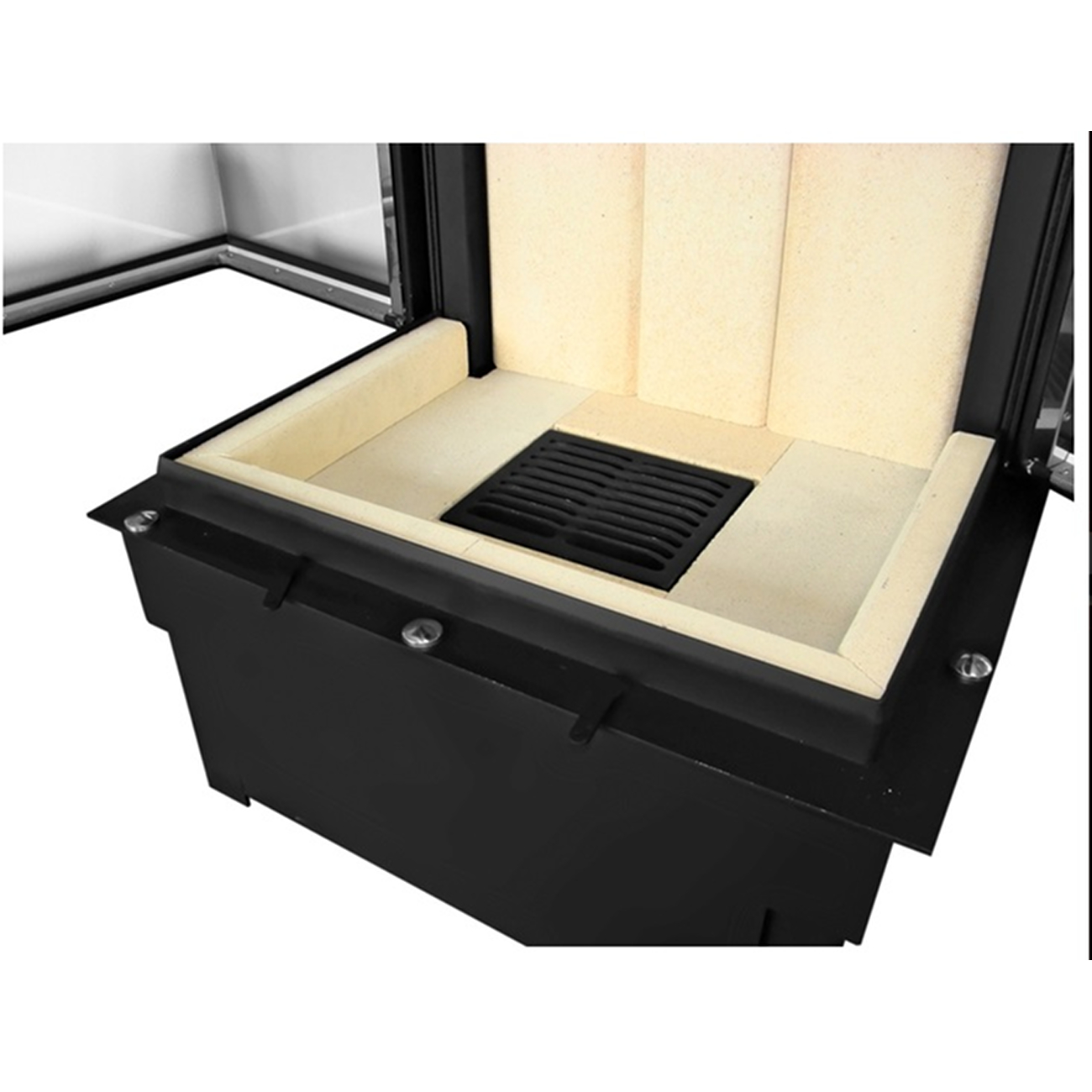

Ein großer und Herausnehmbarer Aschekasten und ein Glutrost aus Gusseisen.

Feuerfeste Keramikscheiben bis 800°C.

Verstellbare Füße - zum ausgleichen von evtl. Unebenheiten im Fußboden.

Technische Daten:

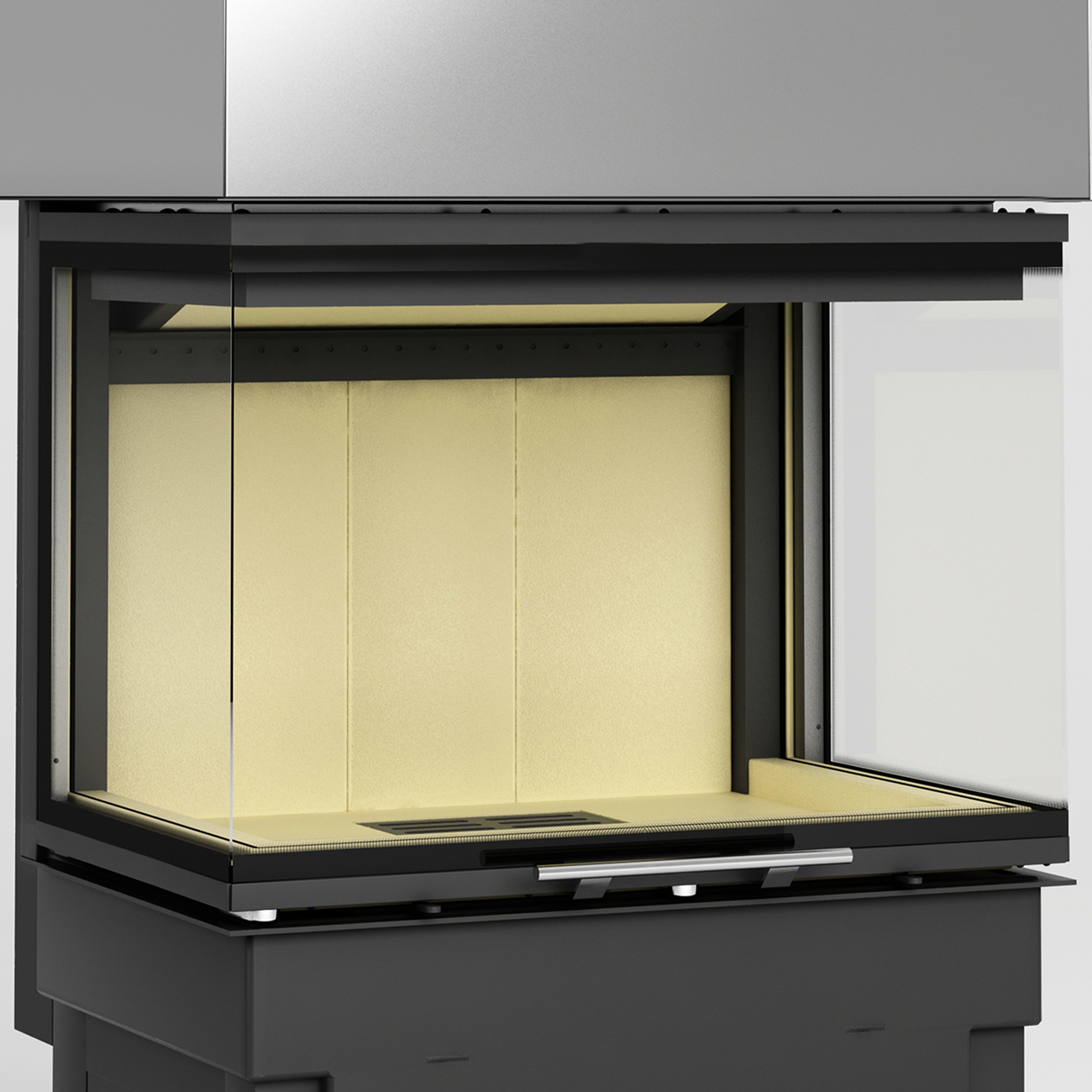

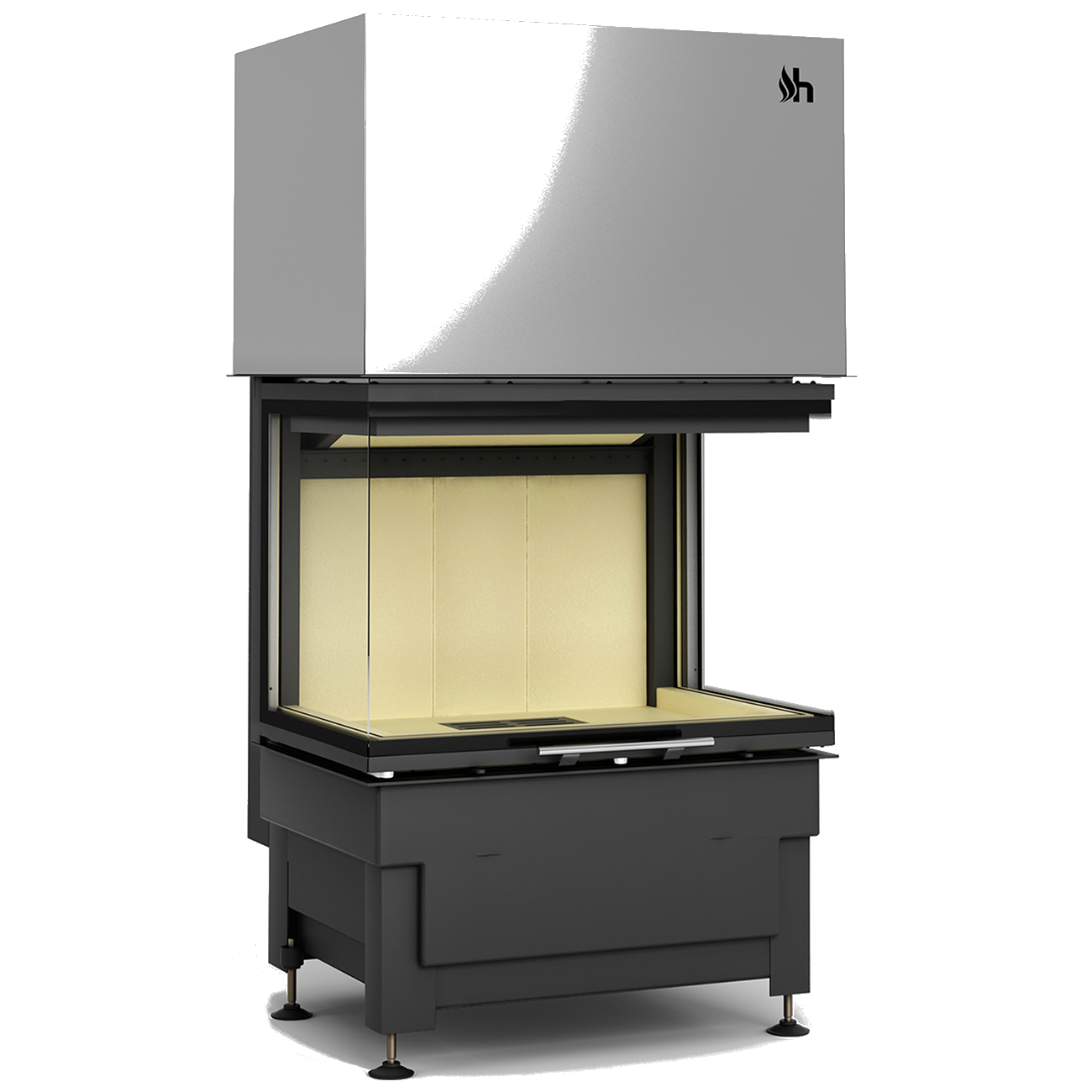

Modell: Hajduk Volcano 3PLH Warmluft-Eckkamineinsatz, Dreiseitig Verglast und Hebetür

Nennwärmeleistung: 11 kW

Energieeffizienzklasse: A+

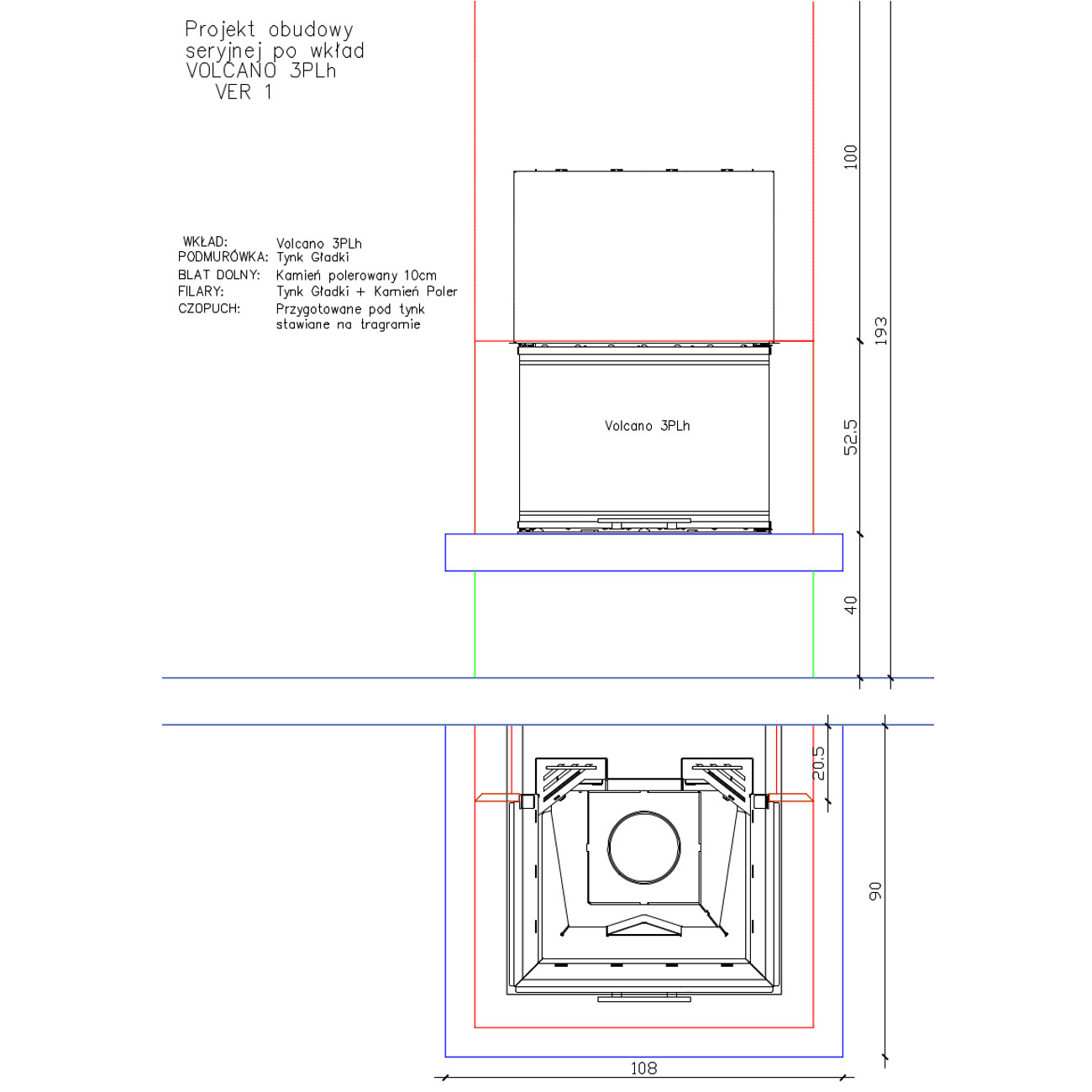

Maße des Kaminbausatzes: Höhe: 193 cm x Breite: 108 cm x Tiefe: 90 cm

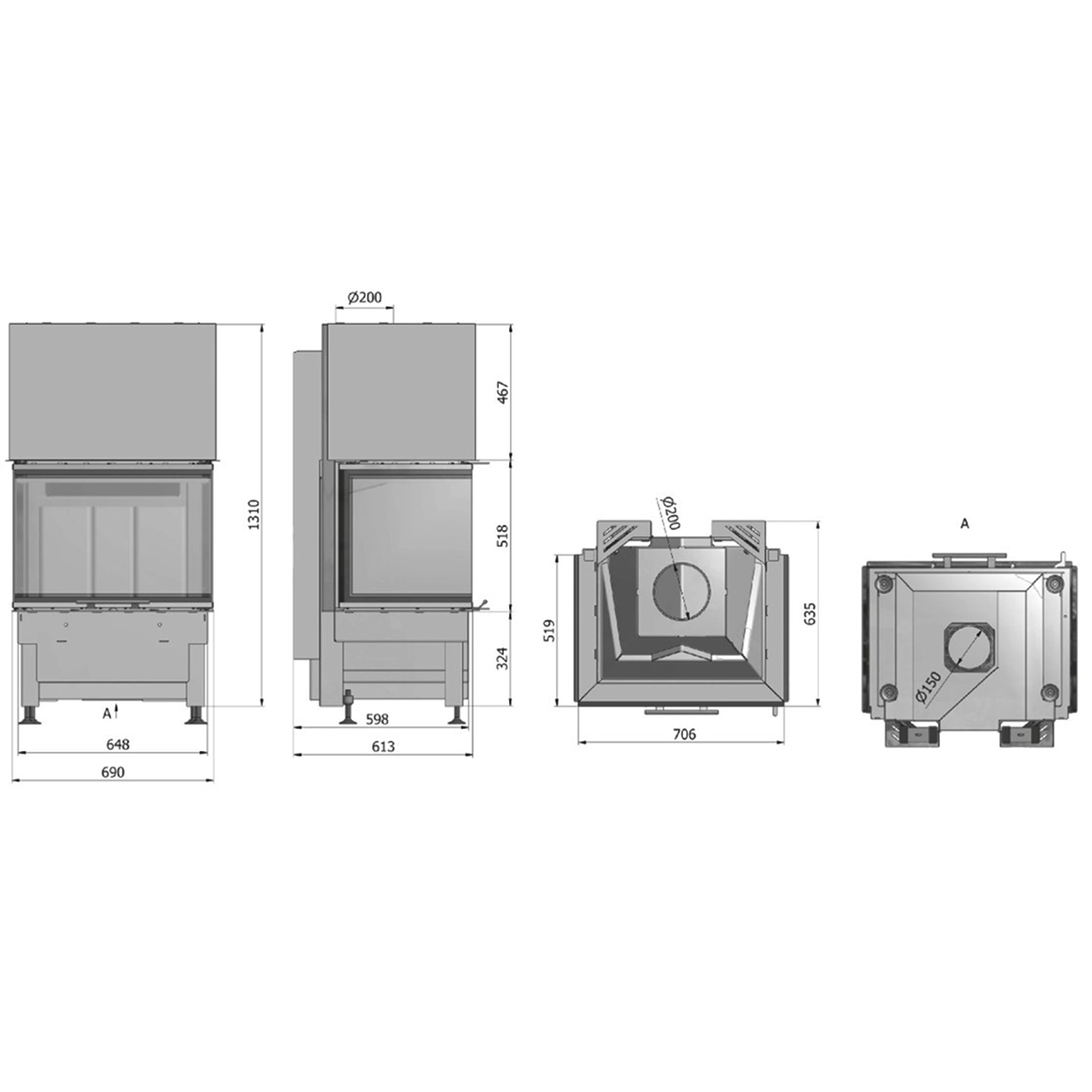

Maße des Kamineinsatzes: Höhe: 131 cm x Breite: 73,3 cm x Tiefe: 63,8 cm

Frontmaße: Höhe: 510 x Breite: 502 x 706 x 502 mm

Gewicht: 270 kg

Rauchrohrstutzen Durchmesser: 200 mm, Abgang oben

Externe Luftzufuhr Durchmesser: 150 mm, Abgang hinten oder unten

Brennstoff: Scheitholz

Holzverbrauch 3,7 kg/h

Max. Scheitholzlänge: 50 cm

Ausstattung des Kamineinsatzes:

Moderne zweimantelige Konstruktion aus Stahl und Schamotte

Kaminhaube mit dem Korpus fest verbunden, ohne Dichtungsmaterialien oder Schrauben, alles Geschweißt

Luftzufuhr und -Verteilungssystem Jet Stream

Clear View - System für automatische Scheibenreinigung

Herausnehmbarer Aschekasten

Feuerfeste Keramikscheiben

Scheibenspülung – Klare Sicht auf das Feuer - Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert

Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung

24 Stunden Betrieb möglich

Glutrost und Aschekasten

Untergestell mit Verstellbaren Füßen

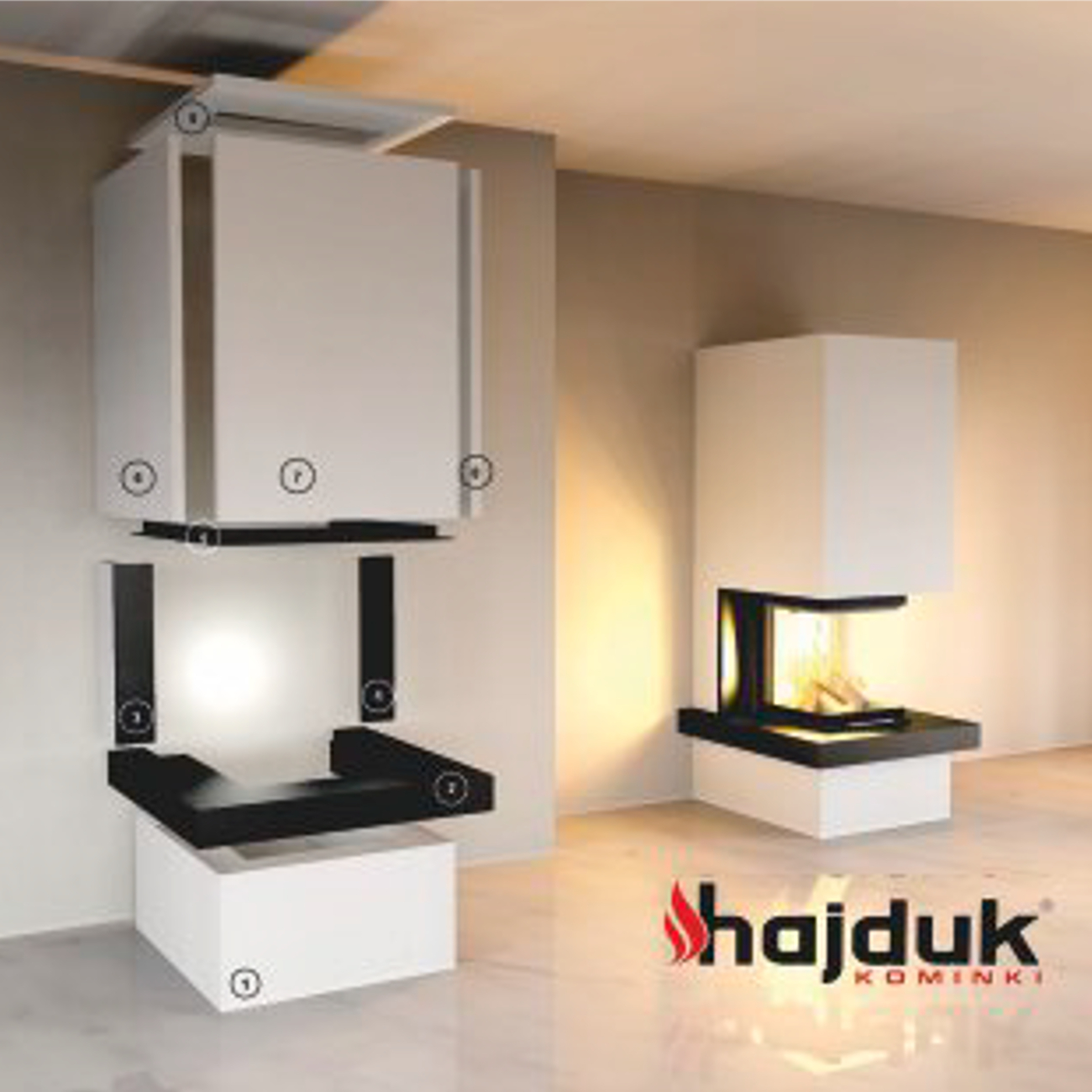

Ausstattung des Kaminbausatzes:

(Hajduk Volcano 3PLUH Warmluft-Eckkamineinsatz, Dreiseitig Verglast und Rahmenlose Hebetür)

Speziell angefertigte Verkleidung

Stahl Tragrahmen (siehe Bilder)

Kaminsockel

Untersims: 10 cm mit verdeckter Umluft (im unteren Bereich ist somit kein Lüftungsgitter nötig)

Warmluftgitter im Haubenbereich der Verkleidung: 1 Stück 17 x 49 cm im Deckel der Haube (oben - nicht sichtbar) oder 2 Stück 17 x 37 cm an den Seiten der Haube - erhältlich in 7 verschiedenen Farben und 2 Varianten

Montagematerialien: 2 Rauchrohrbögen, 1 Wandfutter, 1 Sack kleber (25kg), 1 Aluflexrohr, SILCA Platten (einige vorgeschnitten), Gips, Eckputzschienen, Fassadennetz

Steinelemente und ein Sinter wählbar aus: Nero Assoluto Poliert, Nero Assoluto geflammt, Crema Marfil, Padang Dark, Star Galaxy, Giallo Rena, Sinter Oxide Grigio, Sinter Oxide Bianco und Tan Brown.

Gewicht der Baumaterialien: ca. 150 kg

Wichtig: Bei diesem Bausatz von Hajduk sind für die hintere Brandschutz-Dämmung 2 Silca-Platten mit jeweils 3 cm enthalten (entspricht einer Brandschutz-Dämmung von 6 cm hinten).

Bitte besprechen Sie vor dem Kauf mit Ihrem Schornsteinfeger, ob dieser Brandschutz für Ihr Bauvorhaben ausreichend ist, abhängig von den Gegebenheiten bei Ihnen vor Ort und ob Ihr Schornsteinfeger diesen Bausatz genehmigt.

Bitte beachten: Der Bausatz eignet sich am besten für den Aufbau an Schornsteinen welche in der Wand bündig verbaut sind. Sollte der Schornstein vor der Wand stehen, muss an den Seiten des Schornsteins eine tragende Wand gemauert werden, wo der Tragrahmen der oberen Konstruktion befestigt werden kann.

Daten für den Schornsteinfeger:

Bundes Immisions Schutz Verordnung (BImSchV): 1. Stufe: Ja, 2. Stufe: Ja

Bauart A1 selbstschließende Tür (Mehrfach Belegung des Schornsteins): Ja, optional

§15a B-VG (Österreich): Ja

VKF Schweiz: Ja

CE Zeichen: Ja

Staub: 0,021 mg/Nm³

Kohlenmonoxid (CO): 1,00 g/Nm³

Wirkungsgrad: 84 %

Abgastemperatur: 260°C

Abgasmassenstrom: 8 g/s

Mindestförderdruck: 11 Pa

Lieferung:

Versand erfolgt durch Spedition mit 2 Paletten, Bordsteinkante

Dekorationsartikel gehören nicht zum Leistungsumfang
