Panorama Kaminbausatz Pure Extra - Volcano 3PLUh 11kW Dreiseitig

Produktinformationen "Kaminbausatz Pure Extra - Volcano 3PLUh 11kW Dreiseitig"

Vorteile der Kamineinsätze von HAJDUK:

Hajduk Kamine sind in ganz Europa zugelassen. Diese erfüllen die schwierigsten Europäischen Normen EN 13240, EN 13229 und DIN 18895. Auch die Anforderungen der BImSchV Stufe 2, Art. 15a B-VG von Österreich und LRV von der Schweiz werden erfüllt.

Die Feuerstelle ist mit 5 cm und 6,5 cm (5 Wände, 6,5 Boden) dicken Schamottesteinen ausgekleidet, dies dient der Wärmekumulierung und der gleichmäßigen Wärmerückgabe nach dem das Feuer aus ist.

Der Kamin verfügt auch über einen tiefen Brennkammerboden wodurch das Herausfallen der Asche verhindert wird.

Die Kaminhaube und das Rauchrohr sind mit dem Korpus fest verschweißt, ohne Dichtungsmaterialien oder Schrauben. Alles mit Präzision hergestellt durch modernste Technik.

Das Luftzufuhr und -Verteilungssystem Jet Stream für eine präzise Luftzufuhr-Steuerung - Das System ermöglicht eine bessere Kontrolle der Luftzufuhr und reduziert somit den Brennstoffverbrauch.

Clear View System- das System für automatische Scheibenreinigung ermöglicht eine langfristige saubere Glasscheibe.

Ein hoher thermischer Wirkungsgrad, der abhängig vom Modell bis zum 90% erreicht.

Ein großer und Herausnehmbarer Aschekasten und ein Glutrost aus Gusseisen.

Feuerfeste Keramikscheiben bis 800°C.

Verstellbare Füße - zum ausgleichen von evtl. Unebenheiten im Fußboden.

Technische Daten:

Modell: Hajduk Volcano 3PLUH Warmluft-Eckkamineinsatz, Dreiseitig Verglast und Rahmenlose Hebetür, die Glasscheibe kann geöffnet werden zum reinigen

Nennwärmeleistung: 11 kW

Energieeffizienzklasse: A+

Maße des Kamins: Höhe: 131 cm x Breite: 48,6 cm x Tiefe: 87,6 cm

Maße der Glasscheibe: Höhe: 51 cm x Breite: 69,6 x 48,6 x 69,6 cm

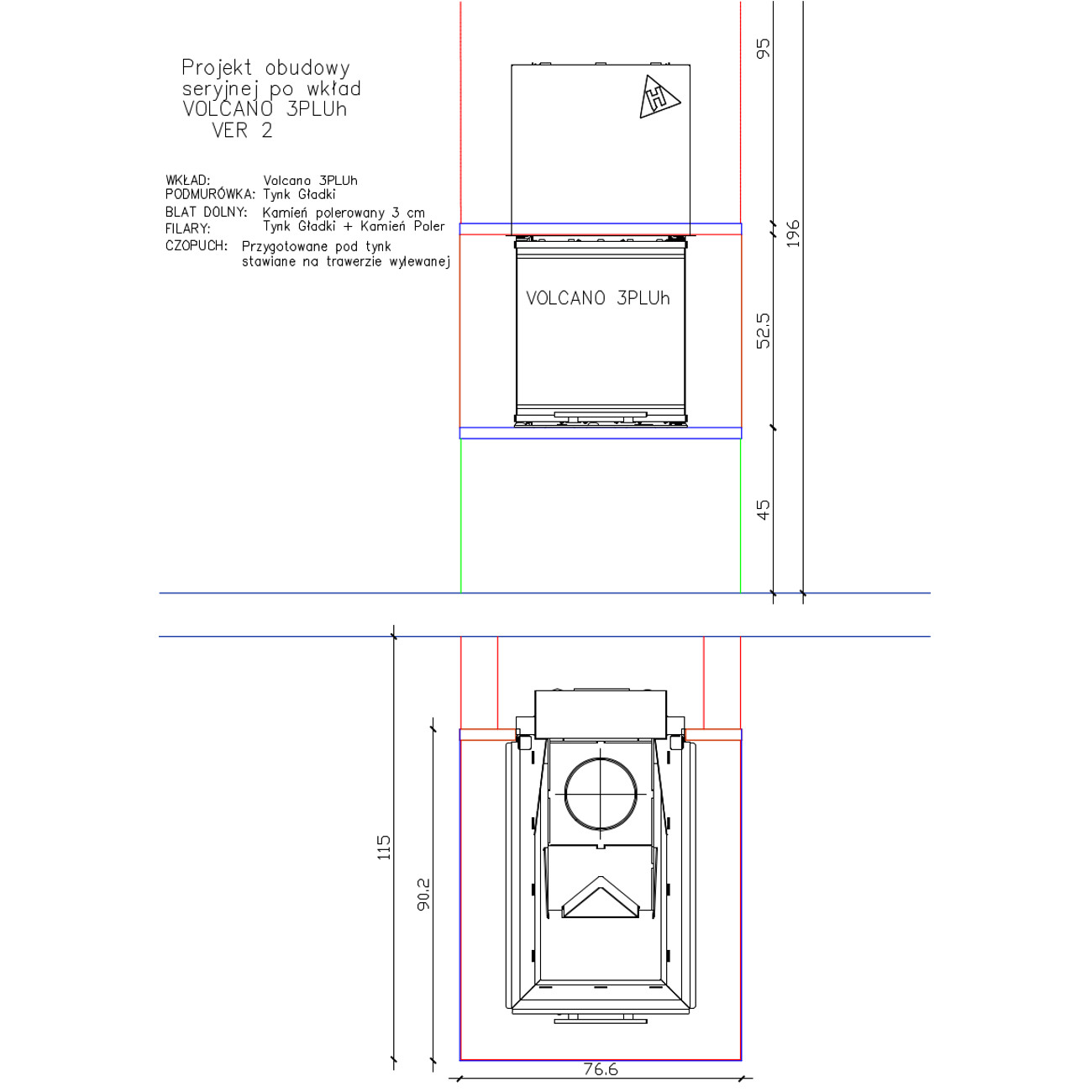

Maße des Bausatzes: Höhe: 196 cm x Breite: 76,6 cm x Tiefe: 115 cm

Weitere Maße finden Sie im Downloadbereich und in den Bildern

Gewicht: 265 kg

Gesamtgewicht (Kamineinsatz und Baumaterialien): ca. 415 kg

Durchmesser Rauchrohr-Anschluss: 200 mm

Position Rauchrohr-Anschluss: oben

Durchmesser Anschluss Externe Luftzufuhr: 150 mm

Position Anschluss Externe Luftzufuhr: hinten oder unten

Max. Scheitholzlänge: 50 cm

Holzverbrauch 3,7 kg/h

Brennstoff: Scheitholz

Ausstattung des Kamineinsatzes:

(Hajduk Volcano 3PLUH Warmluft-Eckkamineinsatz, Dreiseitig Verglast und Rahmenlose Hebetür)

Speziell angefertigte Verkleidung - Sie können den Kaminbausatz nach dem Aufbau, in Ihrer Wunschfarbe streichen mit ganz normaler Innenfarbe

Stahl Tragrahmen (siehe Bilder)

Warmluftgitter im Haubenbereich der Verkleidung: 1 Stück 17 x 49 cm im Deckel der Haube (oben - nicht sichtbar) oder 2 Stück 17 x 37 cm an den Seiten der Haube - erhältlich in 7 verschiedenen Farben und 3 Varianten (siehe Bilder)

Warmluftgitter im Sockelbereich: 2 Stück Luftleisten à 80 cm x 9 cm, in 4 verschiedenen Farben (siehe Bilder)

Untersims: 3 cm

Sturz aus Putz, Auslauf mit hitzebeständigem Mörtel

Stein Elemente wählbar aus: Nero Assoluto Poliert, Crema Marfil, Padang Dark, Star Galaxy, Giallo Rena und Tan Brown

Montagematerialien: 2 Rauchrohrbögen, 1 Wandfutter, 1 Sack Kleber (25kg), 1 Rauchrohr Spiro, 4 SILCA Platten, Gips, Eckputzschienen, Fassadennetz und Sturz Befestigung

Gewicht der Baumaterialien: ca. 150 kg

Wichtig: Bei diesem Bausatz von Hajduk sind für die hintere Brandschutz-Dämmung 2 Silca-Platten mit jeweils 3 cm enthalten (entspricht einer Brandschutz-Dämmung von 6 cm hinten).

Bitte besprechen Sie vor dem Kauf mit Ihrem Schornsteinfeger, ob dieser Brandschutz für Ihr Bauvorhaben ausreichend ist, abhängig von den Gegebenheiten bei Ihnen vor Ort und ob Ihr Schornsteinfeger diesen Bausatz genehmigt.

Bitte beachten: Der Bausatz eignet sich am besten für den Aufbau an Schornsteinen welche in der Wand bündig verbaut sind. Sollte der Schornstein vor der Wand stehen, muss an den Seiten des Schornsteins eine tragende Wand gemauert werden, wo der Tragrahmen der oberen Konstruktion befestigt werden kann.

Daten für den Schornsteinfeger:

Bauart A1 - selbstschließende Feuerraumtür (mehrfache Belegung des Schornsteins): Ja

Bundesimmissionsschutzverordnung (BImSchV): 2. Stufe

Art. 15a B-VG (Österreich): Ja

VKF Schweiz: Ja

Wirkungsgrad (Energieeffizienz): 84 %

Staub: 21 mg/Nm³

CO-Emission (bei 13% O2): 1000 mg/Nm³

Abgastemperatur: 260 °C

Abgasmassenstrom: 8 g/s

Erforderlicher Druck bei Nennwärmeleistung: 11 Pa

Lieferung:

Versand erfolgt durch Spedition mit 2 Paletten, Bordsteinkante

Dekorationsartikel gehören nicht zum Leistungsumfang
