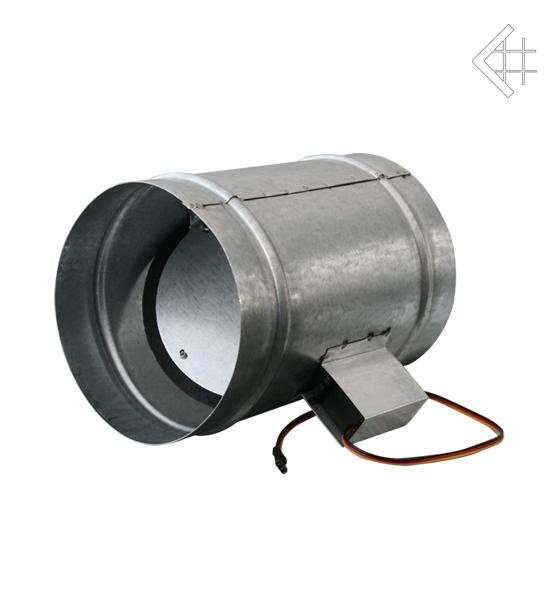

Ersatz Drosselklappe mit Anschlusskabel für MSK
Ersatzdrosselklappe für elektronische Verbrennungsregelung MSK von Kratki
Die Ersatzdrosselklappe für die elektronische Verbrennungsregelung MSK dient als passgenaues Ersatzteil zur zuverlässigen Steuerung der Verbrennungsluft in Kamin- und Kamineinsatzanlagen. Sie gewährleistet eine präzise Regelung der Frischluftzufuhr und unterstützt einen effizienten sowie sauberen Abbrand.
Passgenaue Ausführung für MSK Verbrennungssteuerungen
Die Drosselklappe ist speziell für den Einsatz mit elektronischen MSK Verbrennungsregelungen konzipiert und eignet sich ideal als Ersatz bei Defekt oder Nachrüstung bestehender Anlagen.
Dank der verschiedenen Durchmesser ist sie flexibel einsetzbar und kompatibel mit unterschiedlichen Kamin- und Zuluftsystemen.
Robuste Konstruktion mit integriertem Stellmotor
Die Ersatzdrosselklappe besteht aus hochwertigem verzinktem Blech und ist für den dauerhaften Einsatz im Zuluftbereich ausgelegt. Der integrierte Stellmotor sorgt für eine präzise und zuverlässige Positionierung der Klappe während des Betriebs.
Einfache Montage und schneller Anschluss
Die Montage der Drosselklappe erfolgt unkompliziert im Zuluftrohr des Kamins. Das vormontierte Anschlusskabel ermöglicht eine schnelle Verbindung mit der MSK Steuereinheit.
Technische Daten der Ersatzdrosselklappe
Abmessungen und Ausführung
Durchmesser: 100 mm, 125 mm oder 150 mm
Rohrlänge: 172 mm
Blechdicke: 0,5 mm
Material: verzinktes Blech
Elektrische Eigenschaften
Stromversorgung: 5 V
Stellmotor: integriert
Länge des Anschlusskabels: 300 mm
