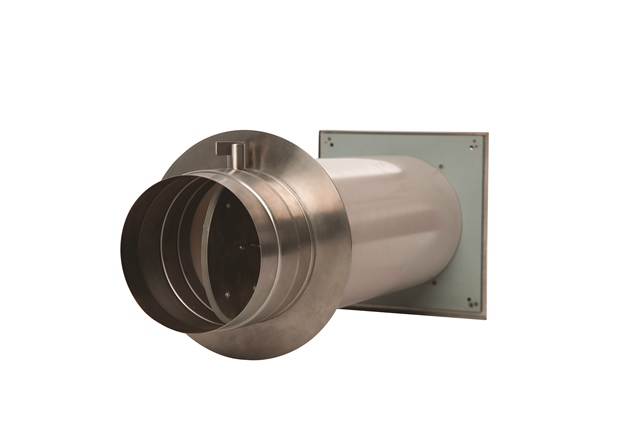

CB-Einzelklappe zum verschliessen der Externen Luftzufuhr
Neu gebaute Häuser werden immer dichter konzipiert. Dies führt dazu, dass Kaminöfen und Kachel-Ofen nicht mehr mit Verbrennungsluft vom Raum, sondern mit externer Verbrennungsluft aus dem »Freien« betrieben werden müssen.
In diesem Fall ist es ratsam, die Verbrennungsluft absperrbar auszuführen. Wenn der Ofen nicht in Betrieb ist, kann so vermieden werden, dass die Verbrennungsluftzuleitung und der Ofen auskühlen.
Im Lieferumfang enthalten:

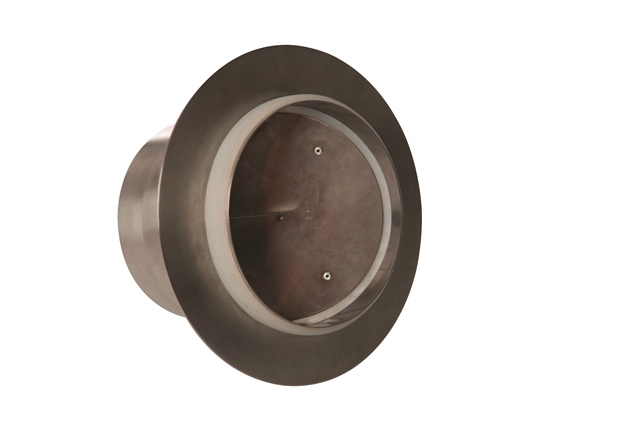

Einzelklappe

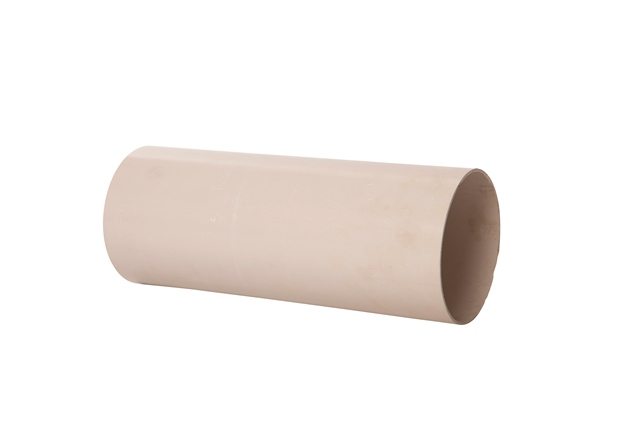

PVC Kunststoffrohr - Länge 43 cm - beliebig ablängbar zur Wanddurchführung (Außendurchmesser 174 mm, Wandungsstärke 3 mm), Kernbohrung 180 mm

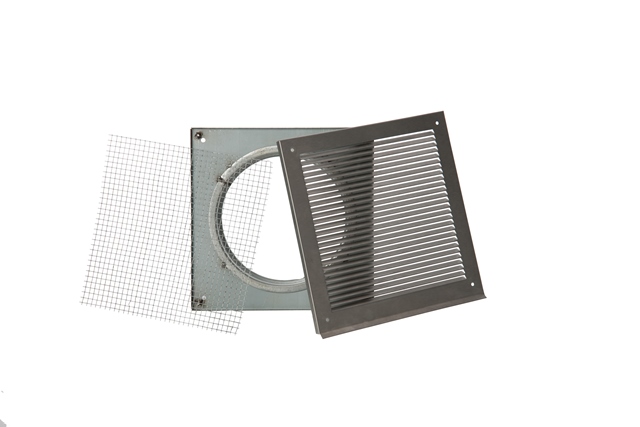

Außenluftgitter Edelstahl - Edelstahl Außenluftgitter in revisionierbarer Außführung inkl. Insektenschutzgitter und Tropfkante (für den Einsatzbereich Außenwand)

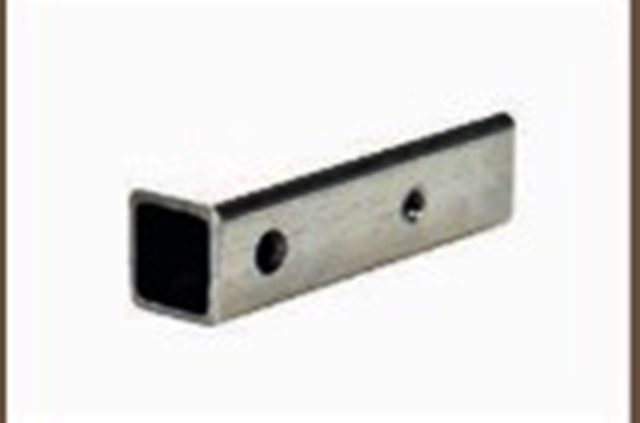

Adapter für Vierkant / Welle / Motorische Steuerung - Im Lieferumfang enthaltener Adapter zum Anschließen einer flexiblen Welle, eines Vierkantstabes oder einer motorischen Steuerung
Optionales Zubehör:

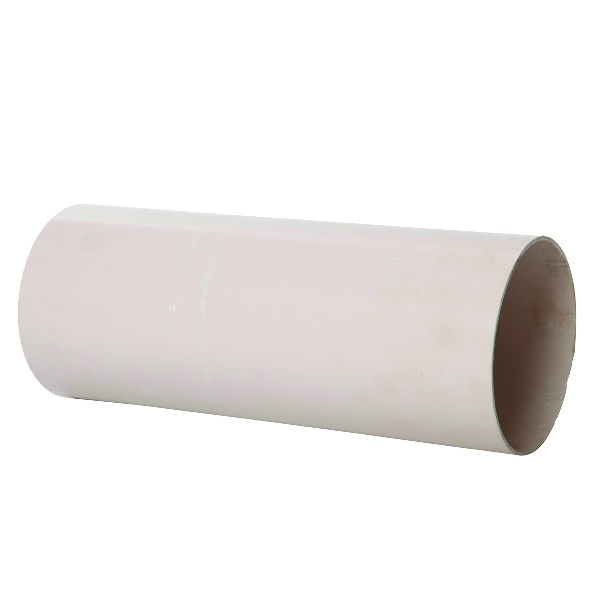

PVC Kunststoffrohr
Länge 100 cm (Außendurchmesser 174 mm, Wandungsstärke 3 mm)

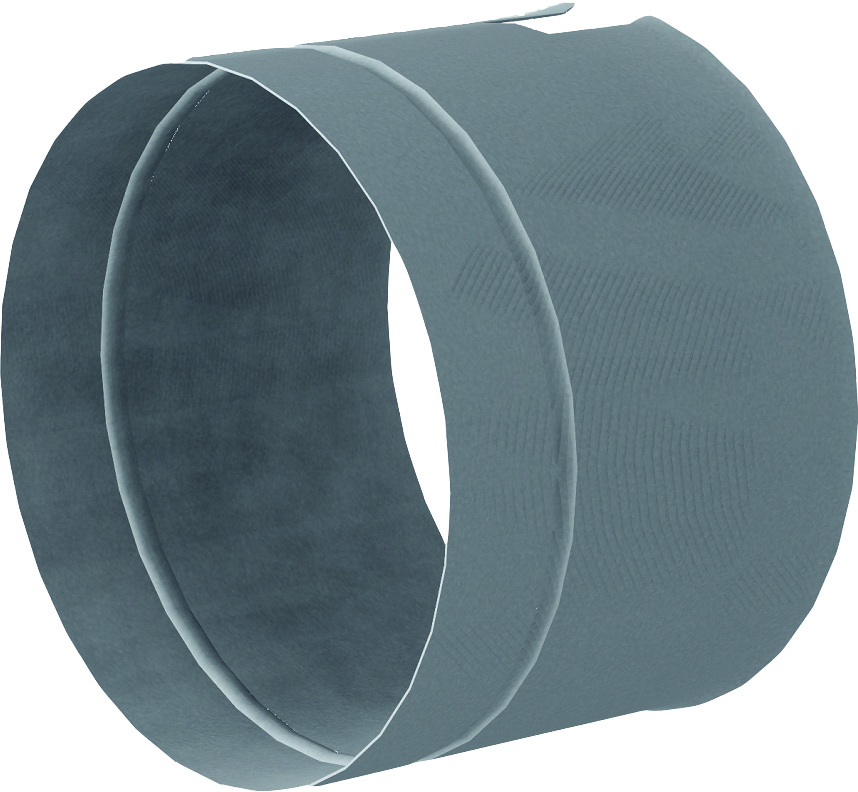

CB Isoliermuffe bestehend aus XS Isoliermatte, Klebeband und Edelstahlmuffe

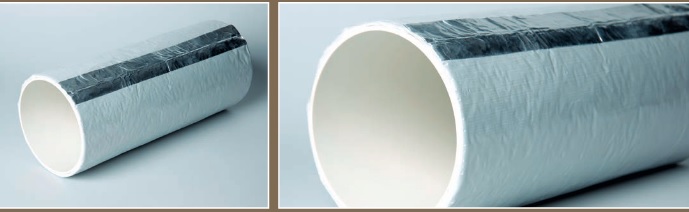

Stärke 5 mm (Folienkaschiert) Größe: 56 x 43,5 cm inkl. 60 cm Aluklebeband - Die CB Klappensysteme befinden sich in einem Kunststoffrohr in der Wand. Kalte Luft kann nun über das Kunststoffrohr ein Auskühlen der Außenwand bewirken. Diesem Vorgang kann effektiv durch das Anbringen der CB Rohrdämmmatte entgegengewirkt werden.

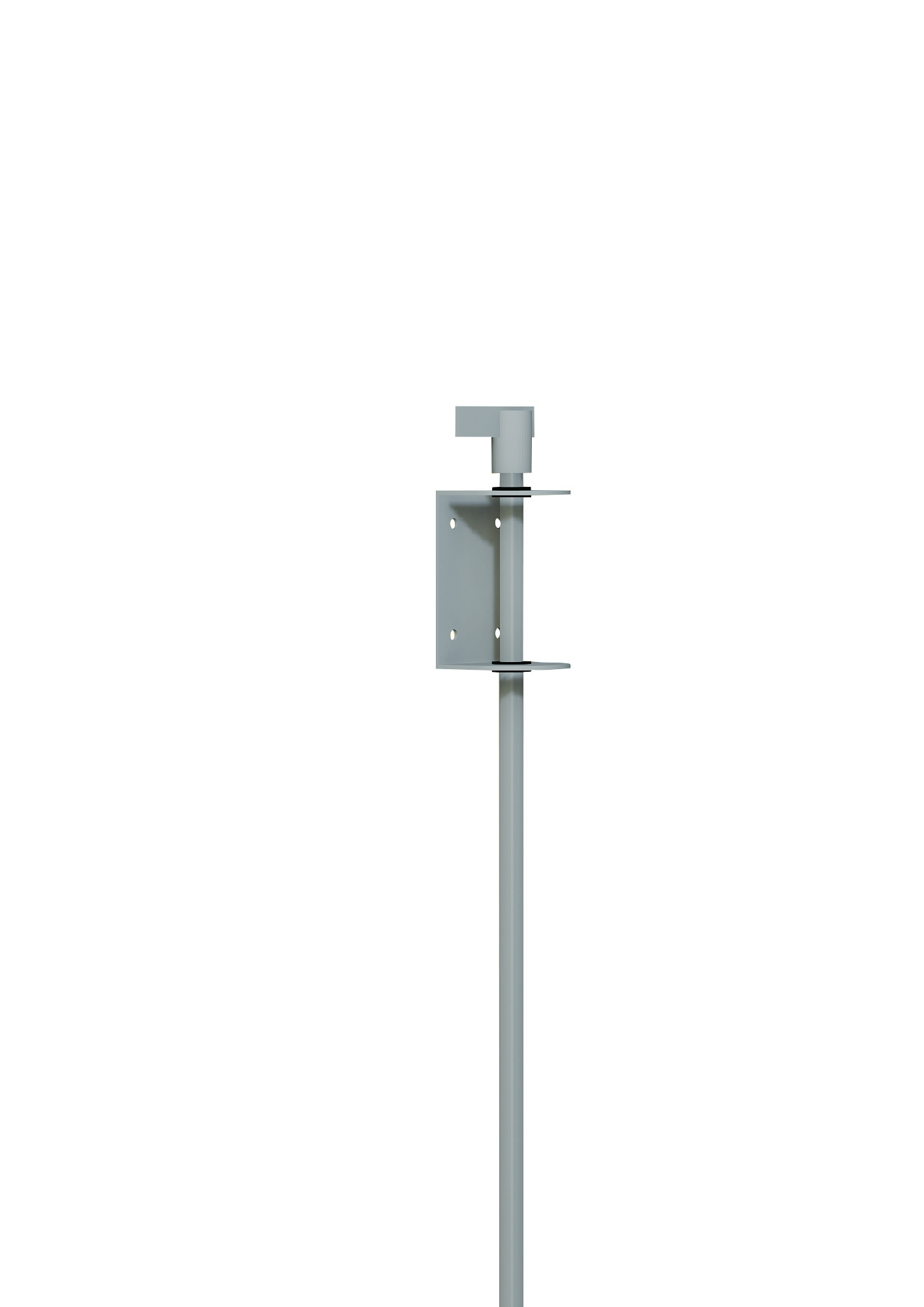

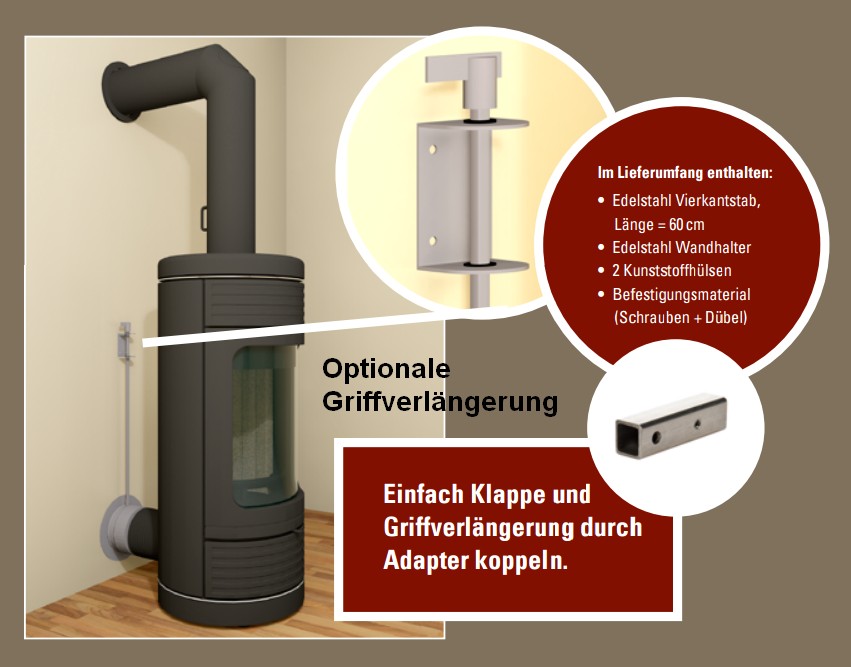

CB Griffverlängerung

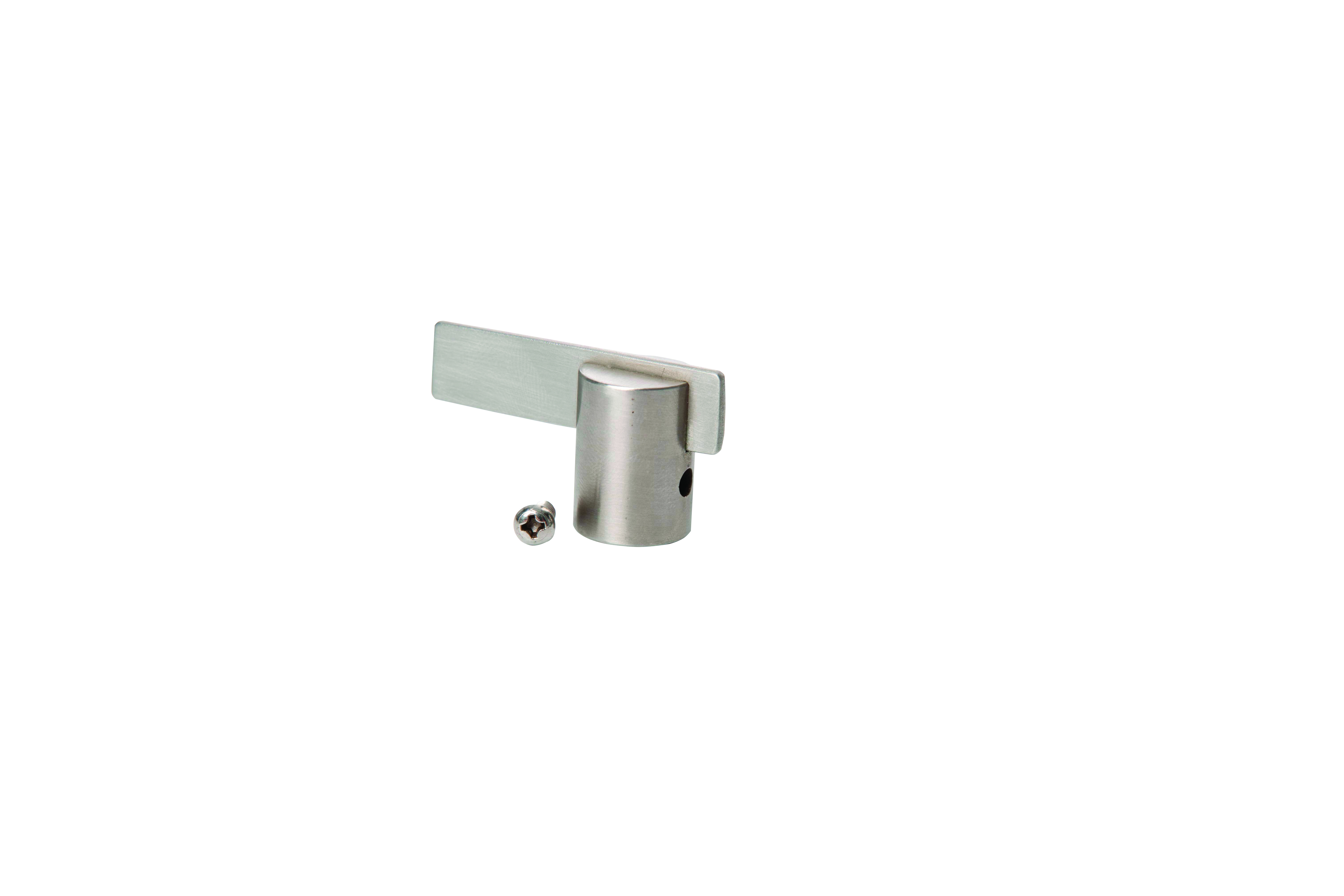

Oft ist der Abstand des Kaminofens zur Wand nicht sehr groß. Somit gestaltet sich die Bedienung der CB Klappensysteme durch den Griff an der Klappe als mühevoll. Abhilfe schafft hier die CB Griffverlängerung. Die Griffverlängerung kann einfach mittels Adapter mit der Klappe gekoppelt werden. Einfach den Klappengriff abnehmen, den im Lieferumfang der Klappe enthaltenen Adapter montieren und mit der Griffverlängerung koppeln. Der Wandhalter sorgt für Stabilität. Lieferumfang: Edestahl Vierkantstab Länge 60cm, Edelstahl Wandhalter, 2 Kunststoffhülsen, Befestigunsmaterial (Schrauben und Dübel)
