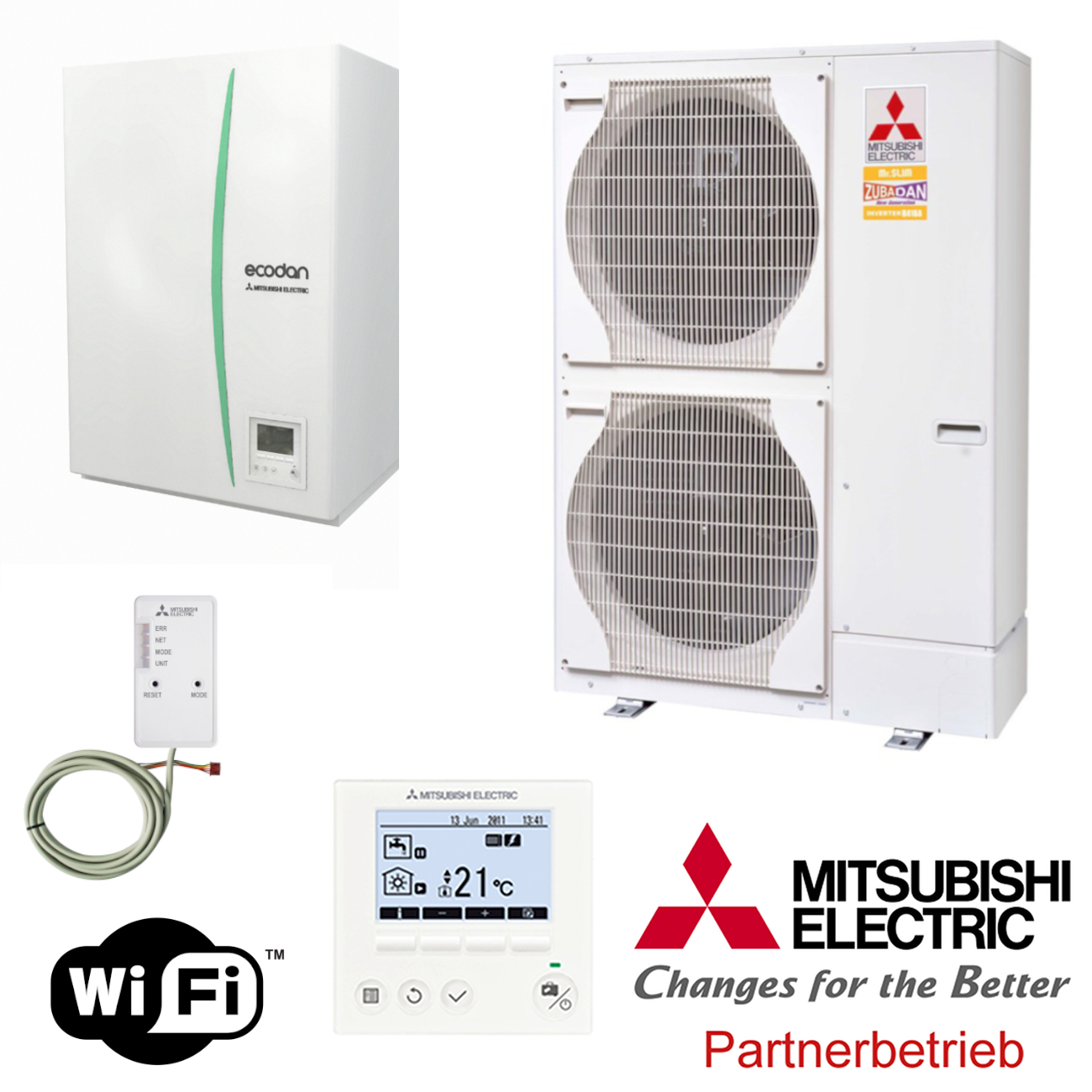

Mitsubishi Wärmepumpen-Set 7.35 Zubadan Inverter 14kW Wärmepumpe Monoblock

Mitsubishi Ecodan Luft/Wasser-Wärmepumpe – Effizientes Heizen & Kühlen Das Mitsubishi Ecodan Wärmepumpen-Set 3.6 gehört zu den leistungsstärksten Systemen seiner Klasse. Mit einer Heizleistung von bis zu 23,0 kW  und modernster Zubadan-Invertertechnologie bietet das System höchste Effizienz und Betriebssicherheit – selbst bei extremen Außentemperaturen bis –25 °C. Durch die hervorragenden Effizienzwerte in Mittel- und Niedertemperaturanwendung (bis Energieeffizienzklasse A++) eignet sich das Set ideal für große Einfamilienhäuser, Mehrfamilienhäuser und Gewerbeobjekte. Ganzjähriger Komfort: Heizen & Kühlen Das Wärmepumpen-Set arbeitet reversibel und ermöglicht sowohl effizientes Heizen als auch leistungsstarkes Kühlen. Mit bis zu 23 kW Kühlleistung bietet das System optimalen Klimakomfort für große Wohn- und Gewerbeflächen. Die Zubadan-Technologie stellt dabei selbst bei niedrigen Außentemperaturen die volle Heizleistung sicher. Vorteile der neuen Außengeräte von Mitsubishi Hohe Heizleistung bis 23 kW – ideal für große Gebäude Zubadan-Inverter: stabile Leistung bis –15 °C, Heizbetrieb bis –25 °C Effiziente Kühlung mit 23 kW Effizienzklasse A++ in 35 °C & 55 °C Anwendung Verbesserte Effizienz durch optimiertes Verdichter- und Wärmetauscherdesign Robuster und leistungsstarker Außengerätetyp PUHZ-SHW230YKA Optimierte Luftführung zur Schall- und Leistungsoptimierung Langer, zuverlässiger Dauerbetrieb auch im Winter Vorteile der Wärmepumpe mit Hydromodul Integrierte Wärmemengenerfassung für präzises Energie-Monitoring Kompakte Bauform des Hydromoduls ERSE-YM9EE FTC7-Regelung mit Touch-Display und Klartext-Menü Einfache Integration externer Komponenten wie Speicher oder Solarsysteme E-Heizstab mit 3 / 6 / 9 kW für Spitzenlasten Hocheffizienzpumpe für optimalen Betrieb Servicefreundliche Konfiguration über SD-Karte Großdimensionierte heizungstechnische Anschlüsse G 1 1/2" Ideal für Altbau & Neubau Mit seiner hohen Heizleistung eignet sich das Wärmepumpen-Set 3.6 für Radiatorensysteme ebenso wie für große Flächenheizungen. Dadurch ist das System optimal für Modernisierungen, Sanierungen und große Neubauprojekte geeignet. Patentierte Zubadan Inverter-Technologie Die Zubadan-Technologie garantiert maximale Heizleistung auch bei niedrigen Außentemperaturen. Der optimierte Injektionsverdichter sorgt für einen stabilen Kältemittelmassenstrom und ermöglicht zuverlässigen Betrieb bis –25 °C. Volle Heizleistung bis –15 °C Sicherer Betrieb bis –25 °C Hohe Leistungsreserve für große Heizsysteme Hohe Effizienz auch bei hohen Vorlauftemperaturen Perfekt für große Gebäude & gewerbliche Anwendungen Die optimierte Abtaufunktion reduziert die Abtauzeit und verbessert die Jahresarbeitszahl – besonders in kalten Regionen. Eigenschaften / Merkmale / Ausstattung Zubadan Inverter für höchste Effizienz Außengerät PUHZ-SHW230YKA mit 23 kW Heizleistung Innengerät ERSE-YM9EE mit integrierter Regelung Elektronische Expansionsventile FTC7-Regelung mit Touch-Display ModBus-Schnittstelle (optional) Micro-SD für Konfiguration & Service Integrierte Hocheffizienzpumpe Elektrische Zusatzheizung 3/6/9 kW (einstellbar) MELCloud-kompatibel Hohe Betriebssicherheit & Schutzfunktionen Energieeffizienzklasse A++ Ganzjähriger Komfort durch reversiblen Betrieb Mit bis zu 23 kW Kühlleistung bietet das Wärmepumpen-Set 3.6 angenehme Raumtemperaturen im Sommer und zuverlässige Wärme im Winter. Damit erfüllt das System die höchsten Anforderungen an modernen Wohn- und Gewerbekomfort. Lieferumfang Mitsubishi Zubadan Split Wärmepumpe 23 kW PUHZ-SHW230YKA Hydromodul ERSE-YM9EE WIFI Adapter MAC-587 IF-E(W) Technische Daten 1. Mitsubishi Zubadan Split Wärmepumpe 8 kW PUZ-SHWM80YAA Nenn-Heizleistung: 23 kW Wärmeleistung (A-15/W35): 22,9 kW Kühlleistung / EER (A35 / W18): 20,0 kW / 3,55 SCOP Raumheizung mit 35 °C Vorlauftemperatur: 4,20 Leistungsbereich min./max. (A2/W35): 11,8 – 23,2 kW Schallleistungspegel [EN 12102]: 75 dB Schalldruckpegel: 59 dB (1 m Freifeldmessung) Einsatzbereich Heizbetrieb: –25 bis +35 °C Einsatzbereich Kühlbetrieb: +10 bis +46 °C Maße: Höhe 133,8 cm x Breite 105 cm x Tiefe 37 cm Gewicht: 148 kg Spannungsversorgung: 3-phasig / 400 V / 50 Hz Kältetechnische Anschlüsse: 12,7 fl. / 25,4 gas. Ø (mm) Kältemitteltyp: R410A, Füllmenge 7,7 kg, Füllmenge max. 12,9 kg Max. Leitungslänge ohne Nachfüllung von Kältemittel (nur Heizbetrieb): 30 m Max. Leitungslänge ohne Nachfüllung von Kältemittel (Kühlen und Heizen): 0 m Max. Leitungslänge (Heizbetrieb und/oder Kühlbetrieb): 50 m 2. Hydromodul ERSE-YM9EE Ausführung: Für Split-Wärmepumpen Betriebsart: Heizen / Kühlen Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A) Abmessungen: Höhe 95 cm x Breite 60 cm x Tiefe 36 cm Gewicht: 60 kg Max. Vorlauftemperatur: 30 °C Leistung E-Heizstab: 3 / 6 / 9 kW (einstellbar) Integrierter Touch-Wärmepumpenregler FTC7 Anschluss Heizung VL/RL: G 1 1/2" AG Kältetechnische Anschlüsse: 9,25 fl. / 25,4 gas. Ø (mm) 3. Wi-Fi Adapter Wärmepumpe MAC-587 IF-E (W) Spannungsversorgung: über Speichermodul oder Hydromodul Kabellänge: 2 m Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105 Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet. Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche für das Einrichten, Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet. Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm. Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen. Wichtig! Bitte überprüfen Sie im Voraus, welcher der bestgeeignete Aufstellungsort für Ihre Wärmepumpe ist, da es hierfür Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V., welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruch ist es wichtig, dass Ihre Wärmepumpe wie vorgeschrieben mit einer Kupferleitung mit Löt- oder Bördelanschlüssen von einem Klimatechniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen. Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer Selbstmontage und verlieren alle Garantieansprüche. Wir bieten eine fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

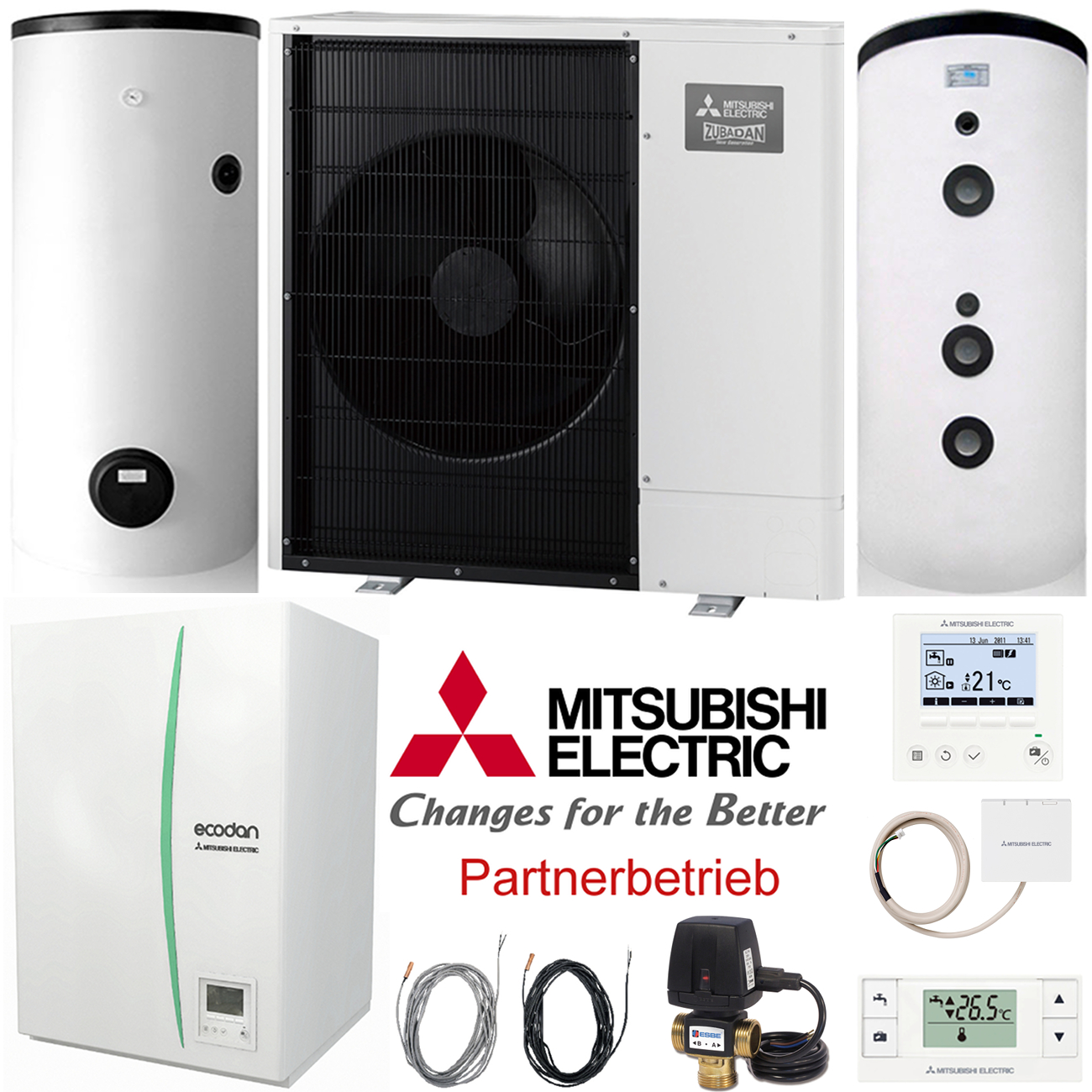

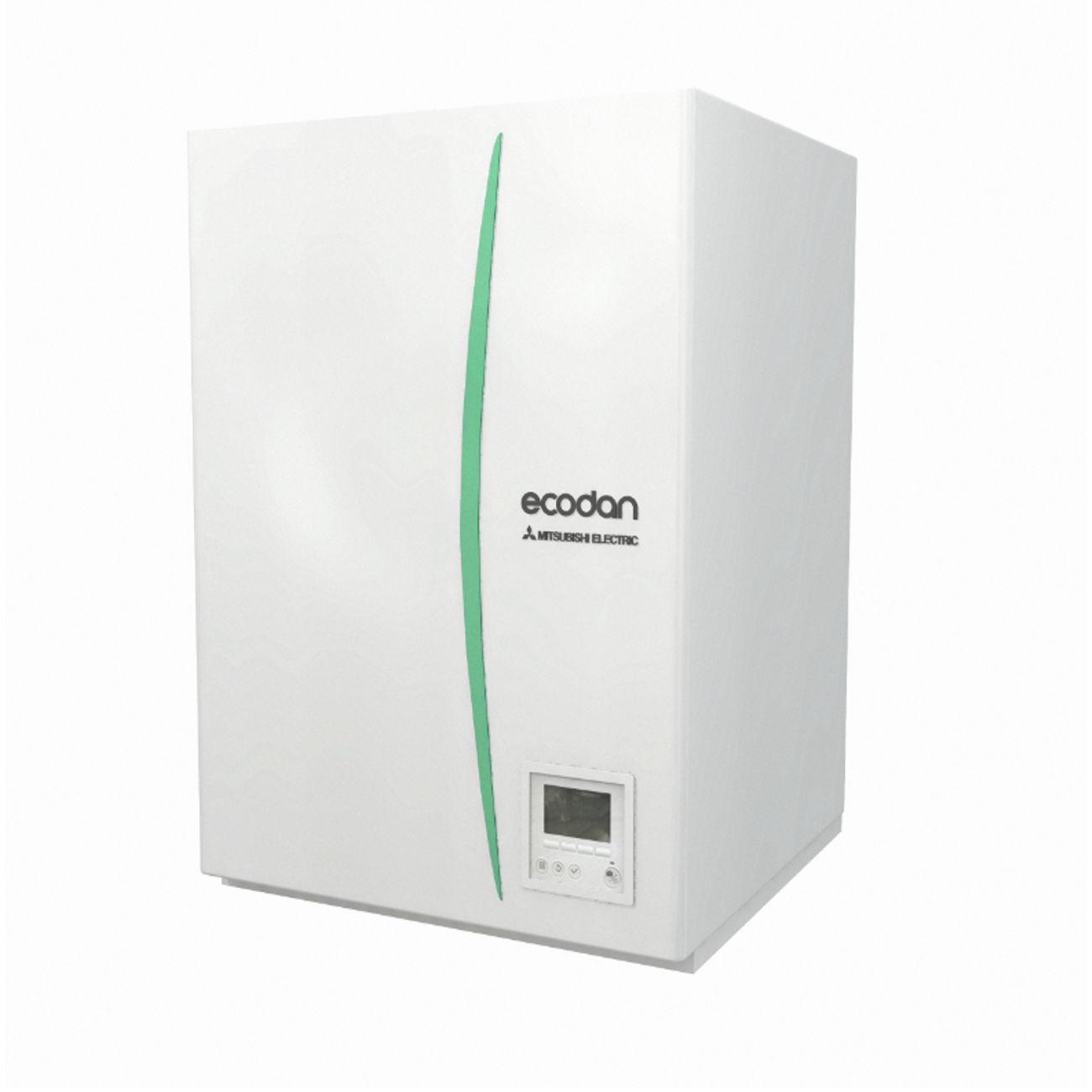

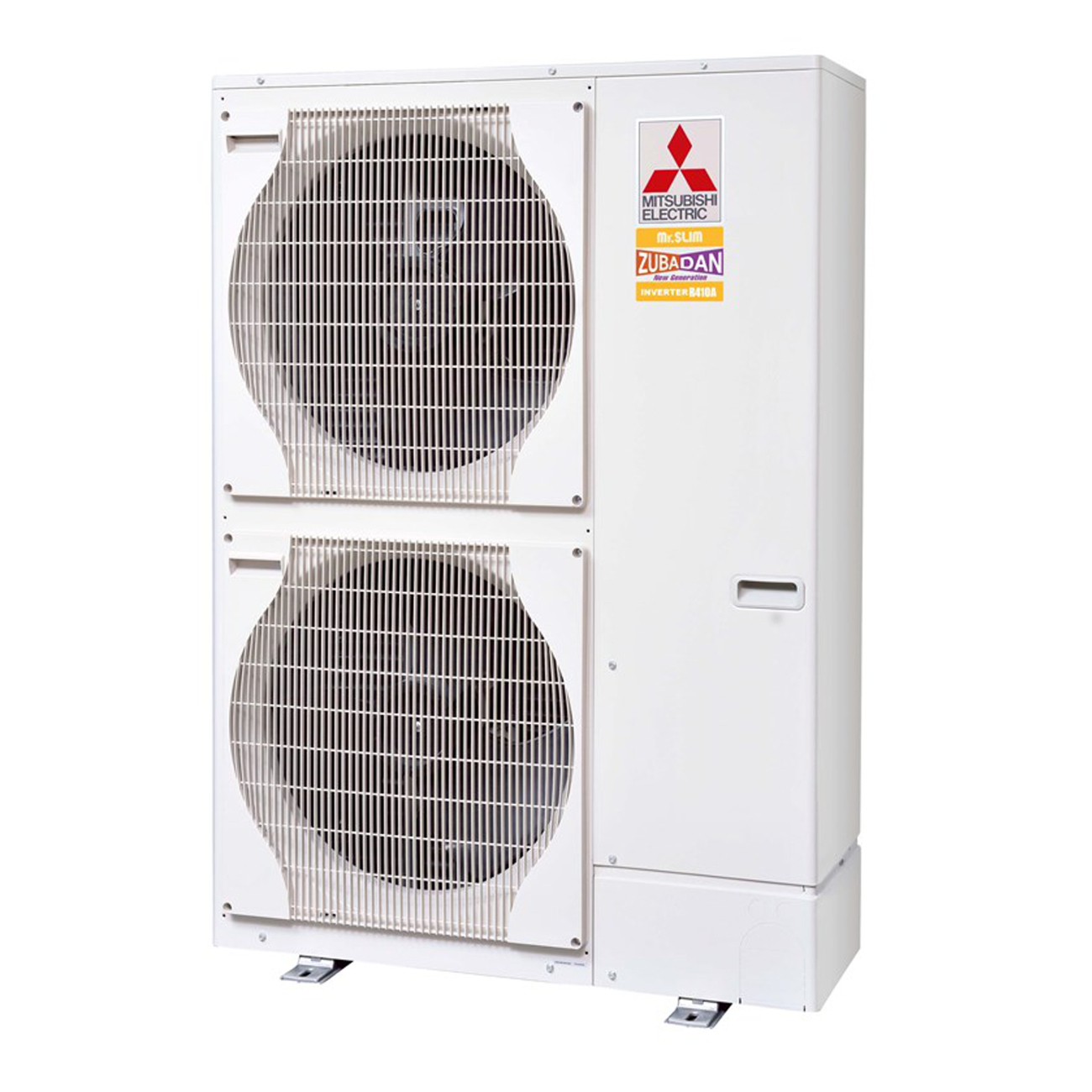

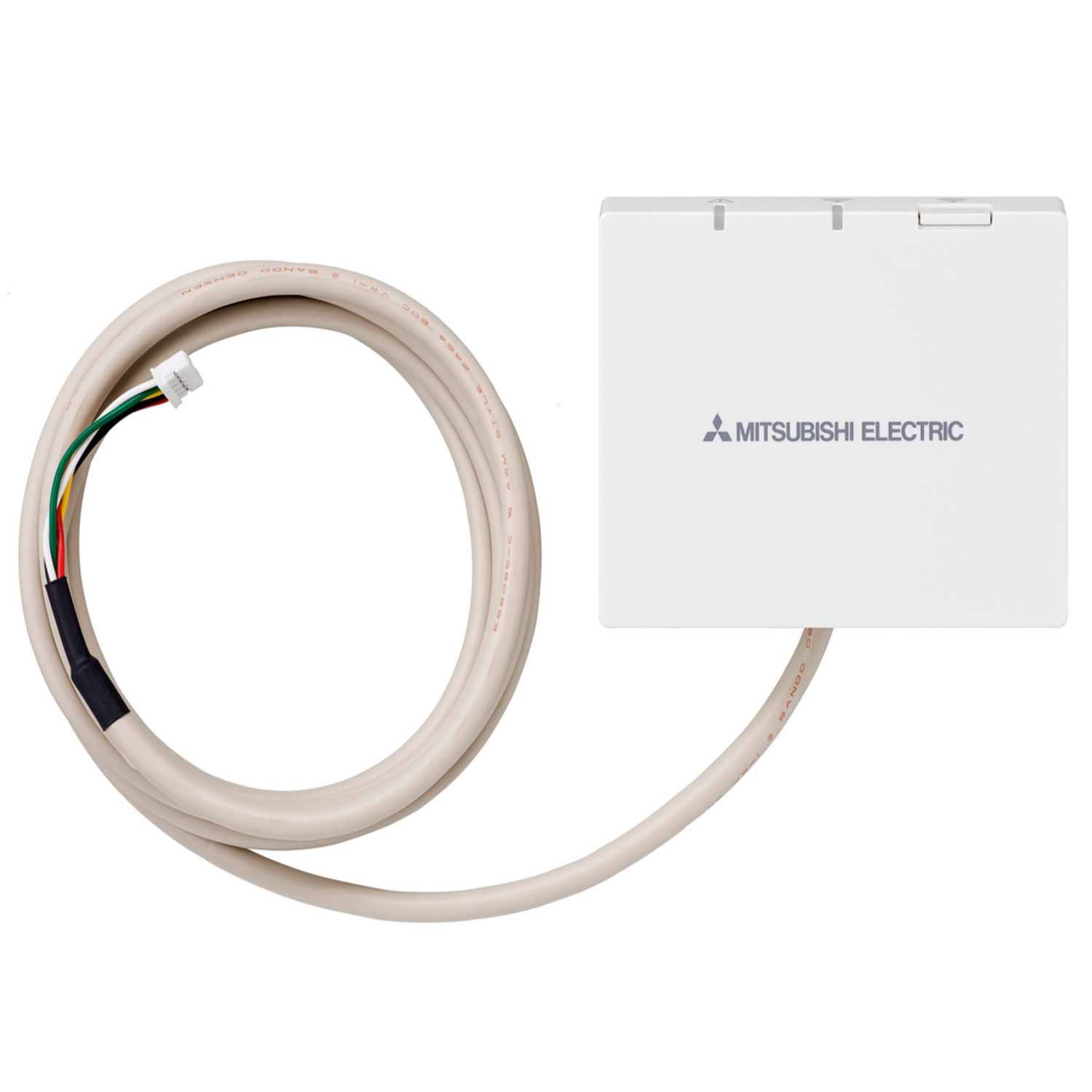

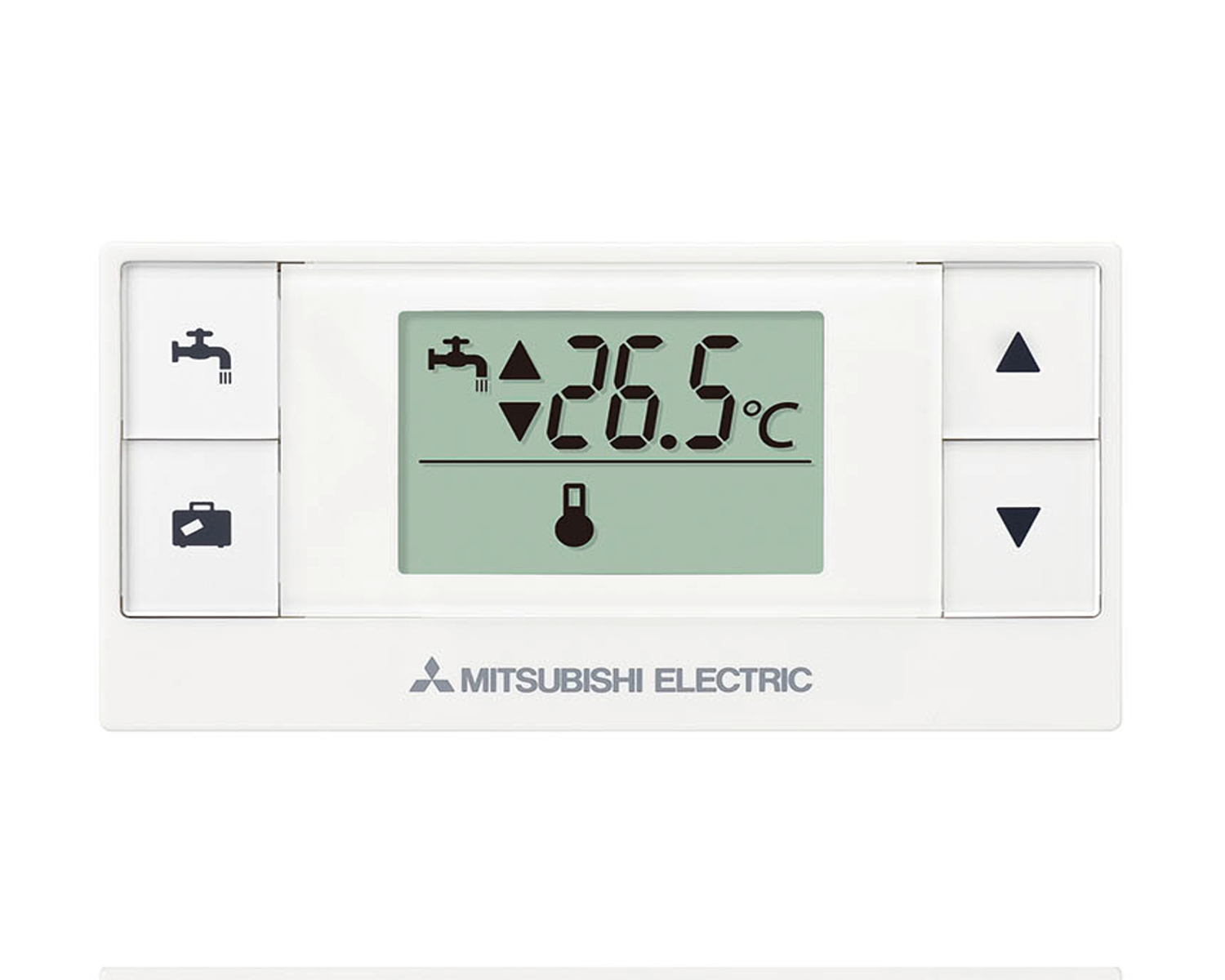

Energieeffizienzlasse: A++ Vorteile von den neuen Außengeräten von Mitsubishi: Besonders niedrige Schallleistungspegel-Werte - Keine Tonalität Hohe Effizienz / Höherer COP - spart Energiekosten BAFA Förderung bei Neubau und bei Sanierung möglich Modernes Designs des Außengeräts Drehstromanschluss Verbesserter Kondensatablauf Systemvorteile: Hohe Effizienz durch bedarfsgerechte Leistungsabgabe Kompaktes Speichermodul mit anschlussfertigen Komponenten und geringem Platzbedarf Wahlweise Systemsteuerung per Internet-App MELCloud oder ModBus-Protokoll möglich (weiteres Zubehör notwendig, nicht im Set enthalten) Energie-Monitoring durch integrierte Wärmemengenerfassung Optimiertes Betriebsverhalten durch Autoadapt-Funktion  Set Bestehend aus: Mitsubishi Zubadan Split Wärmepumpe 14 kW PUD-SHWM140YAA Hydromodul EHSD-YM9D Pufferspeicher 200L Trinkwasserspeicher 300L 3-Wege-Umschaltventil Trinkwarmwasserfühler THW5 Pufferspeicher-/Heizkreisfühler THW6-9  (2 Fühler: 1x Rücklauf und 1x Vorlauf) Funkfernbedienung Funkfernempfänger Technische Daten der Komponenten: 1. Mitsubishi Zubadan Split Wärmepumpe 14 kW PUD-SHWM140YAA Außengerätetyp: PUD-SHWM140YAA Wärmeleistung (A-15/W35): 14,2 kW Leistungsbereich min. / max. (A2/W35) 3,5 bis 14,6 kW Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 134 % A++ Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz Raumheizung n/s 177 % A+++ Schalldruckpegel 48 dB(A) in 1 m Entfernung Schallleistungspegel: 62 dB(A) Max. Vorlauftemperatur: 60 C° Einsatzbereich Heizen (Außengerät): –28 ~ + 24 C° Abmessungen Außengerät: H: 1020 x T: 480 + B: 1050 mm Gewicht Außengerät: 122 kg Kältetechnische Anschlüsse Ø: fl. 6,35 mm / s. 12,7 mm Kältemittel R32, Füllmenge Min. 1,7 kg - Max. 1,83 kg, WP/CO²-Äquivalent (t/CO²-Äquivalent max. (t) 675 / 1,1475 / 1,23525) Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz 2. Hydromodul mit Wärmepumpenregler EHSD-YM9D Ausführung: Für Split Wärmepumpen Betriebsart: Heizen Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A) Abmessungen: Höhe: 80 cm x Breite: 53 cm x Tiefe: 36 cm Gewicht: 44 kg Max. Vorlauftemperatur: 60 C° Leistung E-Heizstab: 3 / 6  / 9 kW Integrierter Wärmepumpenregler FTC6 / FTC7 Anschluss Heizung VL/RL: 28 x 1 mm Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)   3. Pufferspeicher 200 L (PS 200-1) Beschreibung Pufferspeicher geeignet zur Speicherung von Heizungswasser nach VDI2035. Einsatzzweck als Heiz- und Kühlpuffer, Trennspeicher zur hydraulischen Entkopplung und Bereitstellung notwendiger Abtauenergie. Speicherbehälter aus Qualitätsstahl S235JRG2 (St37-2). Diffusionsdichte Isolierung aus pentangetriebenem Schaum mit aufkaschiertem Folienmantel, Farbe Weiß. Merkmale /Ausstattung Aufstellung bodenstehend möglich; Befestigungsmaterial nicht im Lieferumfang enthalten; 2x Anschlüsse Heizung Vorlauf/Rücklauf; 2x Anschlüsse Wärmepumpe Vorlauf/Rücklauf; 1x Anschluss für Elektroheizstab, mittig; Betriebstemperatur (nach EN 12897) min. 5 °C & max. 95 °C. Speicherbehälter aus Qualitätsstahl S235JRG2 (St 37-2) Nenninhalt: 200 L Höhe 1300 mm, Durchmesser 600 mm Heizungs Vorlauf und Rücklauf Anschlüsse: RP 1 1/4 Wärmepumpe Vorlauf und Rücklauf Anschlüsse: RP 1 1/2 Elektroheizeinsatz mittig: RP 1 1/2 ISO Pentan-schaum 50 mm, weißer aufkaschierter Folienmantel Gewicht: 59 kg max. Betriebsdruck: 3 bar max. Betriebstemperatur: 95°C Energieeffizienzklasse: B 4. Trinkwasserspeicher 300 (WPS 300) Beschreibung Trinkwarmwasserspeicher gemäß DIN 4753, emailliert mit großer Oberfläche des Glattrohrwärmeübertragers für schnelles Aufheizen und hohen Komfort in Verbindung mit Mitsubishi Electric Luft/Wasser-Wärmepumpen. Nenninhalt 302 L Höhe: 1294 mm, Kippmaß: 1445 mm, Durchmesser: 700 mm Wärmetauscher-Heizfläche 3,2 m² Wärmetauscher-Inhalt: 22 L Flansch: 110 DN KW/WW Anschluss: R 1 AG Heizungs Vorlauf und Rücklauf Anschlüsse: R 1 1/4 IG ISO Pentan-Schaum (mm): 50 mm im Folienmantel Gewicht: 106 kg Integrierte Magnesiumanode Werksseitiges Thermometer Wartungs- und Reinigungsöffnung max. Betriebsdruck: 10 bar (TWW) max. Betriebstemperatur: 95 °C 5. 3-Wege-Umschaltventil (USV 20) Nennweite: 20 DN Anschluss: G 1 AG kVs - Wert: 6,5 (m³/h) Elektrische Spannungsversorgung: 230 V Steuersignal: 2-Punkt SPDT einpolig mit zwei Richtungen Ventil, Stellantrieb, Stecker 6. Trinkwarmwasserfühler THW5 (PAC-TH011TK-E) Für die regelungstechnische Einbindung eines Trinkwarmwasserspeichers in die Wärmepumpenregelung FTC5 1x Temperaturfühler Verbindungskabel 2-adrig, 5 m 7. Pufferspeicher-/Heizkreisfühler THW6-9 (PAC-TH011-E) Für die regelungstechnische Einbindung von Puffer-/Entkopplungsspeicher oder 2. Heizkreise in die Wärmepumpenregelung FTC5 1x Anlegefühler Heizkreisvorlauf 1x Anlegefühler Heizkreisrücklauf Verbindungskabel 2-adrig 5 m 8. Mitsubishi Electric Funkempfänger PAR-WT60R-E + Funkfernbedienung PAR-WR61R-E Die digitale Fernbedienung mit Raumtemperaturfühler ermöglicht die bequeme Eingabe, Anzeige und Steuerung des Heizbetriebs. Sie übernimmt die Einstellung der Raumsollwerttemperaturen. Darüber hinaus wechselt sie zwischen den Betriebsarten Tagbetrieb, Absenkbetrieb und Programmbetrieb. In Verbindung mit dem Wärmepumpenregler FTC6 / FTC7 ist sie für zwei Heizkreise einsetzbar. Ermöglicht raumtemperaturgeführte Heizungsregelung für hohen Wärmekomfort. Bei diesem Gerät handelt es sich um eine drahtlose Fernbedienung, die mit einer Frequenz von 868 MHz Signale an das Innengerät überträgt. Mit der drahtlosen Fernbedienung können Sie die folgenden Einstellungen vornehmen, ohne den Raum zu verlassen: Raumtemperatur, erzwungener TWW-Modus und Urlaubsmodus Spannungsversorgung: 12 V DC Reichweite: abhängig von Gebäudestruktur, max. 30 m. Funkfernbedienung nur in Verbindung mit Funkempfänger  (Par WR61R-E) funktionsfähig Dies sind die Funktionen der drahtlosen Fernbedienung: ● Steuerung der Temperaturen einzelner Räume im Zusammenhang mit der in dem festgelegten Zimmer überwachten Temperatur. ● Bis zu 8 drahtlose Fernbedienungen anschließbar. ● Urlaubsmoduseinstellungen für bis zu 72 Stunden auf Stundenbasis. ● Große Tasten und einfach zu lesende LCD-Anzeige. ● Etagenweise drahtlose Übertragung, z. B. vom Kellergeschoss ins Erdgeschoss Der Funkempfänger PAR-WR61R-E wird in Kombination mit der Funkfernbedienung eingesetzt (Achtung! Funkfernbedienung muss gesondert bestellt werden). Er kann max. 30m (je nach Gebäudestruktur auch weniger) entfernt von der Funkfernbedienung installiert werden. Es können bis zu 8 Funkfernbedienungen integriert werden. Die Spannungsversorgung erfolgt über die Steckverbindung CN105/CN92, 12 V DC (Durch Hydromodul oder Speichermodul). Umgebungstemperatur: 0 - 40°C Relative Feuchte: 30 - 90% Lieferumfang: Funkempfänger Halterung Verbindungsleitung 2 m Installationsmaterial Funkfernbedienung Bedienungsanleitung Wichtig! Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

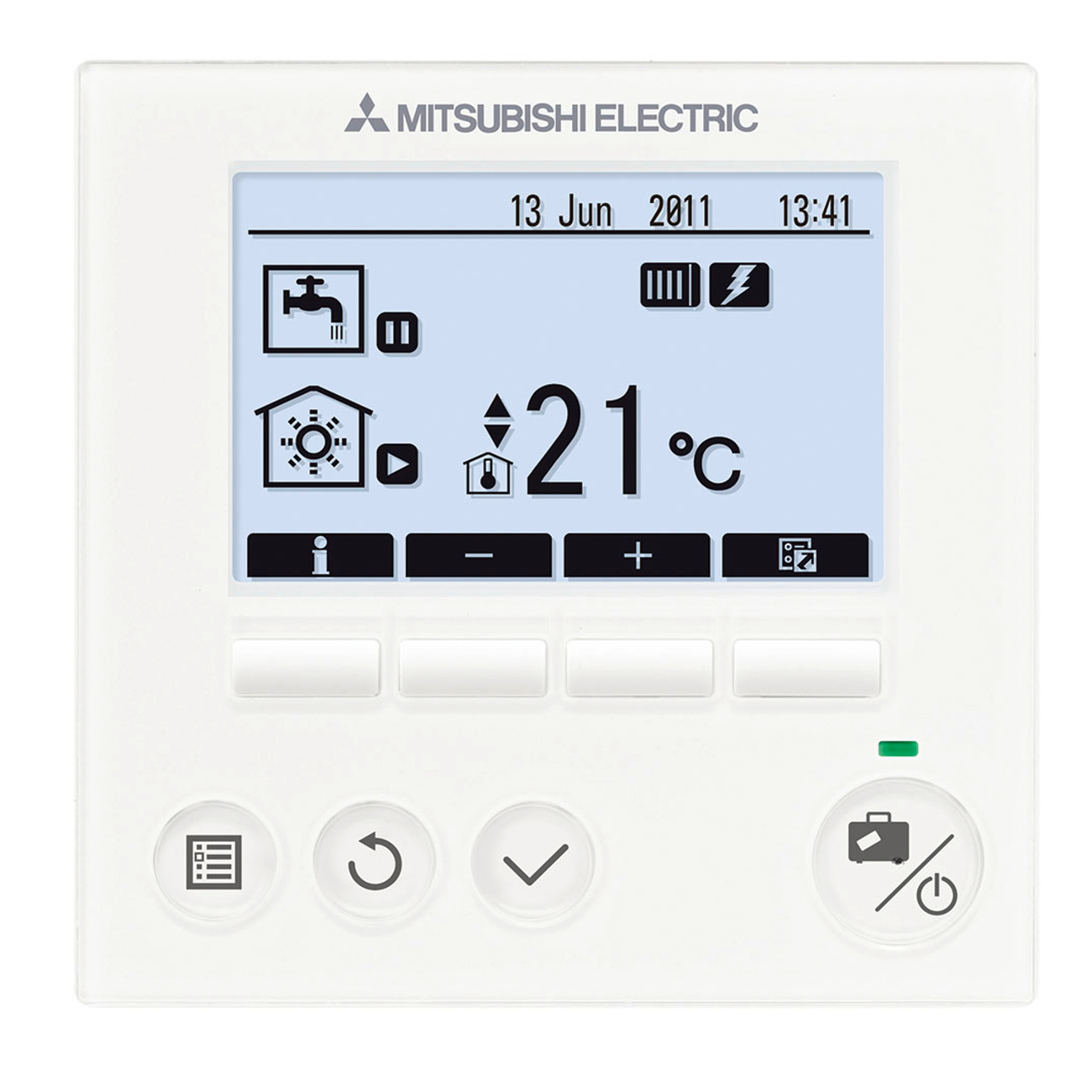

Mitsubishi Ecodan Luft/Wasser-Wärmepumpe – Effizientes Heizen & Kühlen Die Mitsubishi Ecodan Luft/Wasser-Wärmepumpen gehören zu den modernsten und effizientesten Heizsystemen ihrer Klasse. Mit der hervorragenden Energieeffizienzklasse A+++ (Niedertemperaturanwendung 35 °C) bieten sie eine zukunftssichere, nachhaltige und kostensparende Lösung für Ein- und Mehrfamilienhäuser – sowohl im Neubau als auch in der Modernisierung. Die Bedienung der Wärmepumpe erfolgt komfortabel über den modernen FTC7-Regler mit Touch-Bedienfeld. Die Menüführung ist intuitiv, selbsterklärend und ermöglicht eine präzise Steuerung von bis zu zwei Heizkreisen sowie die Optimierung des bivalenten Betriebs. Ganzjähriger Komfort: Heizen & Kühlen Die Mitsubishi Ecodan Wärmepumpe bietet dank ihrer reversiblen Betriebsweise nicht nur effiziente Wärme im Winter, sondern auch angenehme Kühlung im Sommer. So profitieren Sie das ganze Jahr über von einem optimalen Raumklima – egal ob wohlig warm an kalten Tagen oder angenehm temperiert in heißen Sommermonaten. Diese doppelte Funktion macht das System besonders komfortabel und zukunftssicher. Vorteile der neuen Außengeräte von Mitsubishi Besonders niedrige Schallleistungspegel – keine Tonalität Hohe Effizienz und höherer COP – spart Energiekosten BAFA-/BEG-Förderung bei Neubau und Sanierung möglich (Stand 03/25) Modernes Design des Außengeräts Verbesserter Kondensatablauf Heiz- und Kühlbetrieb möglich Vorteile der Wärmepumpe mit Hydromodul Energie-Monitoring durch integrierte Wärmemengenerfassung Geringer Platzbedarf durch kompakte Bauform Moderne Regelung über das FTC7 Touch-Bedienfeld mit Klartext-Grafik-Display Einfache Integration weiterer Komponenten wie Speicher, Pumpengruppen oder Solarsysteme Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe Vereinfachte Installation und Service durch den Einsatz der SD-Karte Garantierter Heizbetrieb bis –30 °C durch Zubadan-Technologie Volle Heizleistung bis –15 °C Maximale Vorlauftemperatur bis 70 °C 2 separat regelbare Heizkreise (gemischt / ungemischt) Hoher Warmwasserkomfort und kostensparende Warmwasserbereitung Bivalente Einbindung möglich Ideal für Altbau & Neubau Die Wärmepumpe eignet sich sowohl für klassische Heizkörperanlagen (Radiatoren), die hohe Vorlauftemperaturen benötigen, als auch für moderne Flächenheizsysteme (wie Fußboden- oder Wandheizung). Damit ist sie ideal für Sanierungen, Modernisierungen und Neubauten. Patentierte Zubadan Inverter-Technologie Die patentierte Zubadan Inverter-Technologie stellt das Optimum der Luft/Wasser-Wärmepumpentechnik dar. Der Zubadan-Kältekreislauf mit HIC-Unterkühler und Flash-Injection-Verdichter stabilisiert den Kältemittelmassenstrom selbst bei extremen Temperaturen. Volle Heizleistung bis –15 °C Garantierter Heizbetrieb bis –30 °C Vorlauftemperaturen bis zu 70 °C bei –7 °C Außentemperatur Ideal für Modernisierung mit Radiatoren Kein Überdimensionieren notwendig Das optimierte Abtauverhalten verlängert die Intervalle zwischen den Abtauzyklen auf bis zu 150 Minuten und reduziert die Dauer jedes Zyklus um bis zu 50 %. Dies erhöht Effizienz, Komfort und Betriebssicherheit. Eigenschaften / Merkmale / Ausstattung Leistungsgeregelter Verdichter und elektronische Expansionsventile Integrierter Wärmepumpenregler FTC7 mit kapazitivem Touch-Bedienfeld Externe Datenschnittstelle für ModBus (Zubehör erforderlich) Micro-SD-Speicherkarte für einfache Systemkonfiguration Hocheffizienzpumpe, Elektroheizstab und Volumenstromsensor integriert Sicherheitsarmaturen, Manometer und Entlüfter integriert 2 Heizkreise, separat regelbar Bivalente Betriebsweise möglich Monovalente und monoenergetische Auslegung möglich Flexible Steuerung über MELCloud per Smartphone / Tablet / PC Energie-Monitoring durch integrierte Wärmemengenerfassung Optimiertes Betriebsverhalten dank Auto-Adapt-Funktion Förderfähig im Rahmen der BEG (Stand 03/25) Ganzjähriger Komfort durch reversiblen Betrieb Im Winter effizient heizen, im Sommer angenehm kühlen – die Mitsubishi Ecodan Wärmepumpe bietet dank reversibler Technik höchsten Komfort das ganze Jahr über. Ideal für modernen Wohnkomfort. Lieferumfang Mitsubishi Zubadan Split Wärmepumpe 10 kW PUZ-SHWM100YAA Hydromodul ERSF-YM9E WIFI Adapter MAC-587 IF-E(W) Technische Daten 1. Mitsubishi Zubadan Split Wärmepumpe 10 kW PUZ-SHWM100YAA Nenn-Heizleistung: 10 kW Wärmeleistung (A-15/W35): 10,7 kW Kühlleistung / EER (A35 / W18): 10,0 kW / 4,50 SCOP Raumheizung mit 35 °C Vorlauftemperatur: 4,73 Leistungsbereich min./max. (A2/W35): 3,2 – 12,4 kW Schallleistungspegel [EN 12102]: 58 dB Schalldruckpegel: 44 dB (1 m Freifeldmessung) Einsatzbereich Heizbetrieb: –30 bis +24 °C Einsatzbereich Kühlbetrieb: +10 bis +52 °C Max. Vorlauftemperatur: 70 °C Maße: Höhe 104 cm x Breite 105 cm x Tiefe 48 cm Gewicht: 115 kg Spannungsversorgung: 3-phasig / 400 V / 50 Hz Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) Kältemitteltyp: R32, Füllmenge 1,8 kg, Füllmenge max. 2,2 kg Max. Leitungslänge ohne Nachfüllung von Kältemittel (nur Heizbetrieb): 35 m Max. Leitungslänge ohne Nachfüllung von Kältemittel (Kühlen und Heizen): 15 m Max. Leitungslänge (Heizbetrieb und/oder Kühlbetrieb): 50 m 2. Hydromodul ERSF-YM9E Ausführung: Für Split-Wärmepumpen Betriebsart: Heizen / Kühlen Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A) Abmessungen: Höhe 80 cm x Breite 53 cm x Tiefe 36 cm Gewicht: 41 kg Max. Vorlauftemperatur: 70 °C Leistung E-Heizstab: 3 / 6 / 9 kW (einstellbar) Integrierter Touch-Wärmepumpenregler FTC7 Anschluss Heizung VL/RL: G 1 Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) 3. Wi-Fi Adapter Wärmepumpe MAC-587 IF-E (W) Spannungsversorgung: über Speichermodul oder Hydromodul Kabellänge: 2 m Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105 Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet. Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche für das Einrichten, Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet. Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm. Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen. Wichtig! Bitte überprüfen Sie im Voraus, welcher der bestgeeignete Aufstellungsort für Ihre Wärmepumpe ist, da es hierfür Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V., welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruch ist es wichtig, dass Ihre Wärmepumpe wie vorgeschrieben mit einer Kupferleitung mit Löt- oder Bördelanschlüssen von einem Klimatechniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen. Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer Selbstmontage und verlieren alle Garantieansprüche. Wir bieten eine fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

Energieeffizienzlasse: A++ Vorteile von den neuen Außengeräten von Mitsubishi: Besonders niedrige Schallleistungspegel-Werte - Keine Tonalität Hohe Effizienz / Höherer COP - spart Energiekosten BAFA Förderung bei Neubau und bei Sanierung möglich Modernes Designs des Außengeräts Drehstromanschluss Verbesserter Kondensatablauf Systemvorteile: Hohe Effizienz durch bedarfsgerechte Leistungsabgabe Kompaktes Speichermodul mit anschlussfertigen Komponenten und geringem Platzbedarf Wahlweise Systemsteuerung per Internet-App MELCloud oder ModBus-Protokoll möglich (weiteres Zubehör notwendig, nicht im Set enthalten) Energie-Monitoring durch integrierte Wärmemengenerfassung Optimiertes Betriebsverhalten durch Autoadapt-Funktion  Set Bestehend aus: Mitsubishi Zubadan Split Wärmepumpe 8 kW PUD-SHWM80YAA Hydromodul EHSD-YM9D Pufferspeicher 200L Trinkwasserspeicher 300L 3-Wege-Umschaltventil Trinkwarmwasserfühler THW5 Pufferspeicher-/Heizkreisfühler THW6-9  (2 Fühler: 1x Rücklauf und 1x Vorlauf) Funkfernbedienung Funkfernempfänger Technische Daten der Komponenten: 1.Mitsubishi Zubadan Split Wärmepumpe 8 kW PUD-SHWM80YAA Energieeffizienzlasse (Raumheizung bei 55 °C): A++ Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 134 % A++ Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz  Raumheizung n/s 179 % A+++ Nenn-Heizleistung: 8 kW Wärmeleistung bei -15°C / W35 8,8 kW Heizleistungsbereich min - max  (A2/W35): 3,1 - 9,5 kW Schallleistungspegel: 56 dB Schalldruckpegel db (A) 42 Max. Vorlauftemperatur: 60 C° Einsatzbereich Heizbetrieb (Außengerät): –28 ~ + 24 C° Abmessungen Außengerät: Höhe: 102 cm x Breite 105 cm x Tiefe: 48 cm Gewicht Außengerät: 115 kg Kältemittel: R32 Kältetechnische Anschlüsse Ø: fl. 6,35 mm / s. 12,7 mm Kältemitteltyp: R32, Füllmenge Min. 1,4 kg - Max. 1,7 kg, WP/CO²-Äquivalent (t/CO²-Äquivalent max. (t) 675/0,945 / 1.475) Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz 2. Hydromodul mit Wärmepumpenregler EHSD-YM9D Ausführung: Für Split Wärmepumpen Betriebsart: Heizen Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A) Abmessungen: Höhe: 80 cm x Breite: 53 cm x Tiefe: 36 cm Gewicht: 44 kg Max. Vorlauftemperatur: 60 C° Leistung E-Heizstab: 3 / 6  / 9 kW Integrierter Wärmepumpenregler FTC6 / FTC7 Anschluss Heizung VL/RL: 28 x 1 mm Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)   3. Pufferspeicher 200 L (PS 200-1) Beschreibung Pufferspeicher geeignet zur Speicherung von Heizungswasser nach VDI2035. Einsatzzweck als Heiz- und Kühlpuffer, Trennspeicher zur hydraulischen Entkopplung und Bereitstellung notwendiger Abtauenergie. Speicherbehälter aus Qualitätsstahl S235JRG2 (St37-2). Diffusionsdichte Isolierung aus pentangetriebenem Schaum mit aufkaschiertem Folienmantel, Farbe Weiß. Merkmale /Ausstattung Aufstellung bodenstehend möglich; Befestigungsmaterial nicht im Lieferumfang enthalten; 2x Anschlüsse Heizung Vorlauf/Rücklauf; 2x Anschlüsse Wärmepumpe Vorlauf/Rücklauf; 1x Anschluss für Elektroheizstab, mittig; Betriebstemperatur (nach EN 12897) min. 5 °C & max. 95 °C. Speicherbehälter aus Qualitätsstahl S235JRG2 (St 37-2) Nenninhalt: 200 L Höhe 1300 mm, Durchmesser 600 mm Heizungs Vorlauf und Rücklauf Anschlüsse: RP 1 1/4 Wärmepumpe Vorlauf und Rücklauf Anschlüsse: RP 1 1/2 Elektroheizeinsatz mittig: RP 1 1/2 ISO Pentan-schaum 50 mm, weißer aufkaschierter Folienmantel Gewicht: 59 kg max. Betriebsdruck: 3 bar max. Betriebstemperatur: 95°C Energieeffizienzklasse: B 4. Trinkwasserspeicher 300 (WPS 300) Beschreibung Trinkwarmwasserspeicher gemäß DIN 4753, emailliert mit großer Oberfläche des Glattrohrwärmeübertragers für schnelles Aufheizen und hohen Komfort in Verbindung mit Mitsubishi Electric Luft/Wasser-Wärmepumpen. Nenninhalt 302 L Höhe: 1294 mm, Kippmaß: 1445 mm, Durchmesser: 700 mm Wärmetauscher-Heizfläche 3,2 m² Wärmetauscher-Inhalt: 22 L Flansch: 110 DN KW/WW Anschluss: R 1 AG Heizungs Vorlauf und Rücklauf Anschlüsse: R 1 1/4 IG ISO Pentan-Schaum (mm): 50 mm im Folienmantel Gewicht: 106 kg Integrierte Magnesiumanode Werksseitiges Thermometer Wartungs- und Reinigungsöffnung max. Betriebsdruck: 10 bar (TWW) max. Betriebstemperatur: 95 °C 5. 3-Wege-Umschaltventil (USV 20) Nennweite: 20 DN Anschluss: G 1 AG kVs - Wert: 6,5 (m³/h) Elektrische Spannungsversorgung: 230 V Steuersignal: 2-Punkt SPDT einpolig mit zwei Richtungen Ventil, Stellantrieb, Stecker 6. Trinkwarmwasserfühler THW5 (PAC-TH011TK-E) Für die regelungstechnische Einbindung eines Trinkwarmwasserspeichers in die Wärmepumpenregelung FTC5 1x Temperaturfühler Verbindungskabel 2-adrig, 5 m 7. Pufferspeicher-/Heizkreisfühler THW6-9 (PAC-TH011-E) Für die regelungstechnische Einbindung von Puffer-/Entkopplungsspeicher oder 2. Heizkreise in die Wärmepumpenregelung FTC5 1x Anlegefühler Heizkreisvorlauf 1x Anlegefühler Heizkreisrücklauf Verbindungskabel 2-adrig 5 m 8. Mitsubishi Electric Funkempfänger PAR-WT60R-E + Funkfernbedienung PAR-WR61R-E Die digitale Fernbedienung mit Raumtemperaturfühler ermöglicht die bequeme Eingabe, Anzeige und Steuerung des Heizbetriebs. Sie übernimmt die Einstellung der Raumsollwerttemperaturen. Darüber hinaus wechselt sie zwischen den Betriebsarten Tagbetrieb, Absenkbetrieb und Programmbetrieb. In Verbindung mit dem Wärmepumpenregler FTC6 / FTC7 ist sie für zwei Heizkreise einsetzbar. Ermöglicht raumtemperaturgeführte Heizungsregelung für hohen Wärmekomfort. Bei diesem Gerät handelt es sich um eine drahtlose Fernbedienung, die mit einer Frequenz von 868 MHz Signale an das Innengerät überträgt. Mit der drahtlosen Fernbedienung können Sie die folgenden Einstellungen vornehmen, ohne den Raum zu verlassen: Raumtemperatur, erzwungener TWW-Modus und Urlaubsmodus Spannungsversorgung: 12 V DC Reichweite: abhängig von Gebäudestruktur, max. 30 m. Funkfernbedienung nur in Verbindung mit Funkempfänger  (Par WR61R-E) funktionsfähig Dies sind die Funktionen der drahtlosen Fernbedienung: ● Steuerung der Temperaturen einzelner Räume im Zusammenhang mit der in dem festgelegten Zimmer überwachten Temperatur. ● Bis zu 8 drahtlose Fernbedienungen anschließbar. ● Urlaubsmoduseinstellungen für bis zu 72 Stunden auf Stundenbasis. ● Große Tasten und einfach zu lesende LCD-Anzeige. ● Etagenweise drahtlose Übertragung, z. B. vom Kellergeschoss ins Erdgeschoss Der Funkempfänger PAR-WR61R-E wird in Kombination mit der Funkfernbedienung eingesetzt (Achtung! Funkfernbedienung muss gesondert bestellt werden). Er kann max. 30m (je nach Gebäudestruktur auch weniger) entfernt von der Funkfernbedienung installiert werden. Es können bis zu 8 Funkfernbedienungen integriert werden. Die Spannungsversorgung erfolgt über die Steckverbindung CN105/CN92, 12 V DC (Durch Hydromodul oder Speichermodul). Umgebungstemperatur: 0 - 40°C Relative Feuchte: 30 - 90% Lieferumfang: Funkempfänger Halterung Verbindungsleitung 2 m Installationsmaterial Funkfernbedienung Bedienungsanleitung Wichtig! Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

Energieeffizienzlasse: A++ Vorteile von den neuen Außengeräten von Mitsubishi: Besonders niedrige Schallleistungspegel-Werte - Keine Tonalität Hohe Effizienz / Höherer COP - spart Energiekosten BAFA Förderung bei Neubau und bei Sanierung möglich Modernes Designs des Außengeräts Drehstromanschluss Verbesserter Kondensatablauf Systemvorteile: Hohe Effizienz durch bedarfsgerechte Leistungsabgabe Kompaktes Speichermodul mit anschlussfertigen Komponenten und geringem Platzbedarf Wahlweise Systemsteuerung per Internet-App MELCloud oder ModBus-Protokoll möglich (weiteres Zubehör notwendig, nicht im Set enthalten) Energie-Monitoring durch integrierte Wärmemengenerfassung Optimiertes Betriebsverhalten durch Autoadapt-Funktion  Set Bestehend aus: Mitsubishi Zubadan Split Wärmepumpe 10 kW PUD-SHWM100VAA Hydromodul EHSD-YM9D Pufferspeicher 200L Trinkwasserspeicher 300L 3-Wege-Umschaltventil Trinkwarmwasserfühler THW5 Pufferspeicher-/Heizkreisfühler THW6-9  (2 Fühler: 1x Rücklauf und 1x Vorlauf) Funkfernbedienung Funkfernempfänger Technische Daten der Komponenten: 1. Mitsubishi Zubadan Split Wärmepumpe 10 kW PUD-SHWM100YAA Nenn-Wärmeleistung / COP (A2/W35): 10 kW Wärmeleistung (A-15/W35) 10,7 kW Leistungsbereich min. / max. (A2/W35) 3,2 - 12,4 kW Energieeffizienzlasse (Raumheizung bei 55 °C): A++ Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 135 % A++ Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz Raumheizung n/s 178 % A+++ Schalldruckpegel: 44 dB(A) in 1 m Entfernung Schallleistungspegel: 59 dB Einsatzbereich Heizbetrieb (Außengerät): –28 ~ + 24 C° Abmessungen Außengerät: Höhe: 102 cm x Breite 105 cm x Tiefe: 48 cm Gewicht Außengerät: 121 kg Kältetechnische Anschlüsse Ø: fl. 6,35 mm / s. 12,7 mm Kältemittel: R32,  Füllmenge Min. 1,7 kg - Max. 1,83 kg, WP/CO²-Äquivalent (t/CO²-Äquivalent max. (t) 675 / 1,1475 / 1,23525) Spannungsversorgung Außengerät: 3 Phasen / 400 V / 50 Hz 2. Hydromodul mit Wärmepumpenregler EHSD-YM9D Ausführung: Für Split Wärmepumpen Betriebsart: Heizen Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A) Abmessungen: Höhe: 80 cm x Breite: 53 cm x Tiefe: 36 cm Gewicht: 44 kg Max. Vorlauftemperatur: 60 C° Leistung E-Heizstab: 3 / 6  / 9 kW Integrierter Wärmepumpenregler FTC6 / FTC7 Anschluss Heizung VL/RL: 28 x 1 mm Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)   3. Pufferspeicher 200 L (PS 200-1) Beschreibung Pufferspeicher geeignet zur Speicherung von Heizungswasser nach VDI2035. Einsatzzweck als Heiz- und Kühlpuffer, Trennspeicher zur hydraulischen Entkopplung und Bereitstellung notwendiger Abtauenergie. Speicherbehälter aus Qualitätsstahl S235JRG2 (St37-2). Diffusionsdichte Isolierung aus pentangetriebenem Schaum mit aufkaschiertem Folienmantel, Farbe Weiß. Merkmale /Ausstattung Aufstellung bodenstehend möglich; Befestigungsmaterial nicht im Lieferumfang enthalten; 2x Anschlüsse Heizung Vorlauf/Rücklauf; 2x Anschlüsse Wärmepumpe Vorlauf/Rücklauf; 1x Anschluss für Elektroheizstab, mittig; Betriebstemperatur (nach EN 12897) min. 5 °C & max. 95 °C. Speicherbehälter aus Qualitätsstahl S235JRG2 (St 37-2) Nenninhalt: 200 L Höhe 1300 mm, Durchmesser 600 mm Heizungs Vorlauf und Rücklauf Anschlüsse: RP 1 1/4 Wärmepumpe Vorlauf und Rücklauf Anschlüsse: RP 1 1/2 Elektroheizeinsatz mittig: RP 1 1/2 ISO Pentan-schaum 50 mm, weißer aufkaschierter Folienmantel Gewicht: 59 kg max. Betriebsdruck: 3 bar max. Betriebstemperatur: 95°C Energieeffizienzklasse: B 4. Trinkwasserspeicher 300 (WPS 300) Beschreibung Trinkwarmwasserspeicher gemäß DIN 4753, emailliert mit großer Oberfläche des Glattrohrwärmeübertragers für schnelles Aufheizen und hohen Komfort in Verbindung mit Mitsubishi Electric Luft/Wasser-Wärmepumpen. Nenninhalt 302 L Höhe: 1294 mm, Kippmaß: 1445 mm, Durchmesser: 700 mm Wärmetauscher-Heizfläche 3,2 m² Wärmetauscher-Inhalt: 22 L Flansch: 110 DN KW/WW Anschluss: R 1 AG Heizungs Vorlauf und Rücklauf Anschlüsse: R 1 1/4 IG ISO Pentan-Schaum (mm): 50 mm im Folienmantel Gewicht: 106 kg Integrierte Magnesiumanode Werksseitiges Thermometer Wartungs- und Reinigungsöffnung max. Betriebsdruck: 10 bar (TWW) max. Betriebstemperatur: 95 °C 5. 3-Wege-Umschaltventil (USV 20) Nennweite: 20 DN Anschluss: G 1 AG kVs - Wert: 6,5 (m³/h) Elektrische Spannungsversorgung: 230 V Steuersignal: 2-Punkt SPDT einpolig mit zwei Richtungen Ventil, Stellantrieb, Stecker 6. Trinkwarmwasserfühler THW5 (PAC-TH011TK-E) Für die regelungstechnische Einbindung eines Trinkwarmwasserspeichers in die Wärmepumpenregelung FTC5 1x Temperaturfühler Verbindungskabel 2-adrig, 5 m 7. Pufferspeicher-/Heizkreisfühler THW6-9 (PAC-TH011-E) Für die regelungstechnische Einbindung von Puffer-/Entkopplungsspeicher oder 2. Heizkreise in die Wärmepumpenregelung FTC5 1x Anlegefühler Heizkreisvorlauf 1x Anlegefühler Heizkreisrücklauf Verbindungskabel 2-adrig 5 m 8. Mitsubishi Electric Funkempfänger PAR-WT60R-E + Funkfernbedienung PAR-WR61R-E Die digitale Fernbedienung mit Raumtemperaturfühler ermöglicht die bequeme Eingabe, Anzeige und Steuerung des Heizbetriebs. Sie übernimmt die Einstellung der Raumsollwerttemperaturen. Darüber hinaus wechselt sie zwischen den Betriebsarten Tagbetrieb, Absenkbetrieb und Programmbetrieb. In Verbindung mit dem Wärmepumpenregler FTC6 / FTC7 ist sie für zwei Heizkreise einsetzbar. Ermöglicht raumtemperaturgeführte Heizungsregelung für hohen Wärmekomfort. Bei diesem Gerät handelt es sich um eine drahtlose Fernbedienung, die mit einer Frequenz von 868 MHz Signale an das Innengerät überträgt. Mit der drahtlosen Fernbedienung können Sie die folgenden Einstellungen vornehmen, ohne den Raum zu verlassen: Raumtemperatur, erzwungener TWW-Modus und Urlaubsmodus Spannungsversorgung: 12 V DC Reichweite: abhängig von Gebäudestruktur, max. 30 m. Funkfernbedienung nur in Verbindung mit Funkempfänger  (Par WR61R-E) funktionsfähig Dies sind die Funktionen der drahtlosen Fernbedienung: ● Steuerung der Temperaturen einzelner Räume im Zusammenhang mit der in dem festgelegten Zimmer überwachten Temperatur. ● Bis zu 8 drahtlose Fernbedienungen anschließbar. ● Urlaubsmoduseinstellungen für bis zu 72 Stunden auf Stundenbasis. ● Große Tasten und einfach zu lesende LCD-Anzeige. ● Etagenweise drahtlose Übertragung, z. B. vom Kellergeschoss ins Erdgeschoss Der Funkempfänger PAR-WR61R-E wird in Kombination mit der Funkfernbedienung eingesetzt (Achtung! Funkfernbedienung muss gesondert bestellt werden). Er kann max. 30m (je nach Gebäudestruktur auch weniger) entfernt von der Funkfernbedienung installiert werden. Es können bis zu 8 Funkfernbedienungen integriert werden. Die Spannungsversorgung erfolgt über die Steckverbindung CN105/CN92, 12 V DC (Durch Hydromodul oder Speichermodul). Umgebungstemperatur: 0 - 40°C Relative Feuchte: 30 - 90% Lieferumfang: Funkempfänger Halterung Verbindungsleitung 2 m Installationsmaterial Funkfernbedienung Bedienungsanleitung Wichtig! Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.

Mitsubishi Ecodan Luft/Wasser-Wärmepumpe – Effizientes Heizen & Kühlen Die Mitsubishi Ecodan Luft/Wasser-Wärmepumpen gehören zu den modernsten und effizientesten Heizsystemen ihrer Klasse. Mit der hervorragenden Energieeffizienzklasse A+++ (Niedertemperaturanwendung 35 °C) bieten sie eine zukunftssichere, nachhaltige und kostensparende Lösung für Ein- und Mehrfamilienhäuser – sowohl im Neubau als auch in der Modernisierung. Die Bedienung der Wärmepumpe erfolgt komfortabel über den modernen FTC7-Regler mit Touch-Bedienfeld. Die Menüführung ist intuitiv, selbsterklärend und ermöglicht eine präzise Steuerung von bis zu zwei Heizkreisen sowie die Optimierung des bivalenten Betriebs. Ganzjähriger Komfort: Heizen & Kühlen Die Mitsubishi Ecodan Wärmepumpe bietet dank ihrer reversiblen Betriebsweise nicht nur effiziente Wärme im Winter, sondern auch angenehme Kühlung im Sommer. So profitieren Sie das ganze Jahr über von einem optimalen Raumklima – egal ob wohlig warm an kalten Tagen oder angenehm temperiert in heißen Sommermonaten. Diese doppelte Funktion macht das System besonders komfortabel und zukunftssicher. Vorteile der neuen Außengeräte von Mitsubishi Besonders niedrige Schallleistungspegel – keine Tonalität Hohe Effizienz und höherer COP – spart Energiekosten BAFA-/BEG-Förderung bei Neubau und Sanierung möglich (Stand 03/25) Modernes Design des Außengeräts Verbesserter Kondensatablauf Heiz- und Kühlbetrieb möglich Vorteile der Wärmepumpe mit Hydromodul Energie-Monitoring durch integrierte Wärmemengenerfassung Geringer Platzbedarf durch kompakte Bauform Moderne Regelung über das FTC7 Touch-Bedienfeld mit Klartext-Grafik-Display Einfache Integration weiterer Komponenten wie Speicher, Pumpengruppen oder Solarsysteme Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe Vereinfachte Installation und Service durch den Einsatz der SD-Karte Garantierter Heizbetrieb bis –30 °C durch Zubadan-Technologie Volle Heizleistung bis –15 °C Maximale Vorlauftemperatur bis 70 °C 2 separat regelbare Heizkreise (gemischt / ungemischt) Hoher Warmwasserkomfort und kostensparende Warmwasserbereitung Bivalente Einbindung möglich Ideal für Altbau & Neubau Die Wärmepumpe eignet sich sowohl für klassische Heizkörperanlagen (Radiatoren), die hohe Vorlauftemperaturen benötigen, als auch für moderne Flächenheizsysteme (wie Fußboden- oder Wandheizung). Damit ist sie ideal für Sanierungen, Modernisierungen und Neubauten. Patentierte Zubadan Inverter-Technologie Die patentierte Zubadan Inverter-Technologie stellt das Optimum der Luft/Wasser-Wärmepumpentechnik dar. Der Zubadan-Kältekreislauf mit HIC-Unterkühler und Flash-Injection-Verdichter stabilisiert den Kältemittelmassenstrom selbst bei extremen Temperaturen. Volle Heizleistung bis –15 °C Garantierter Heizbetrieb bis –30 °C Vorlauftemperaturen bis zu 70 °C bei –7 °C Außentemperatur Ideal für Modernisierung mit Radiatoren Kein Überdimensionieren notwendig Das optimierte Abtauverhalten verlängert die Intervalle zwischen den Abtauzyklen auf bis zu 150 Minuten und reduziert die Dauer jedes Zyklus um bis zu 50 %. Dies erhöht Effizienz, Komfort und Betriebssicherheit. Eigenschaften / Merkmale / Ausstattung Leistungsgeregelter Verdichter und elektronische Expansionsventile Integrierter Wärmepumpenregler FTC7 mit kapazitivem Touch-Bedienfeld Externe Datenschnittstelle für ModBus (Zubehör erforderlich) Micro-SD-Speicherkarte für einfache Systemkonfiguration Hocheffizienzpumpe, Elektroheizstab und Volumenstromsensor integriert Sicherheitsarmaturen, Manometer und Entlüfter integriert 2 Heizkreise, separat regelbar Bivalente Betriebsweise möglich Monovalente und monoenergetische Auslegung möglich Flexible Steuerung über MELCloud per Smartphone / Tablet / PC Energie-Monitoring durch integrierte Wärmemengenerfassung Optimiertes Betriebsverhalten dank Auto-Adapt-Funktion Förderfähig im Rahmen der BEG (Stand 03/25) Ganzjähriger Komfort durch reversiblen Betrieb Im Winter effizient heizen, im Sommer angenehm kühlen – die Mitsubishi Ecodan Wärmepumpe bietet dank reversibler Technik höchsten Komfort das ganze Jahr über. Ideal für modernen Wohnkomfort. Lieferumfang Mitsubishi Zubadan Split Wärmepumpe 8 kW PUZ-SHWM80YAA Hydromodul ERSF-YM9E WIFI Adapter MAC-587 IF-E(W) Technische Daten 1. Mitsubishi Zubadan Split Wärmepumpe 8 kW PUZ-SHWM80YAA Nenn-Heizleistung: 8 kW Wärmeleistung (A-15/W35): 8,8 kW Kühlleistung / EER (A35 / W18): 8,0 kW / 4,95 SCOP Raumheizung mit 35 °C Vorlauftemperatur: 4,75 Leistungsbereich min./max. (A2/W35): 3,1 – 9,5 kW Schallleistungspegel [EN 12102]: 54 dB Schalldruckpegel: 41 dB (1 m Freifeldmessung) Einsatzbereich Heizbetrieb: –30 bis +24 °C Einsatzbereich Kühlbetrieb: +10 bis +52°C Max. Vorlauftemperatur: 70 °C Maße: Höhe 104 cm x Breite 105 cm x Tiefe 48 cm Gewicht: 115 kg Spannungsversorgung: 3-phasig / 400 V / 50 Hz Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) Kältemitteltyp: R32, Füllmenge 1,8 kg, Füllmenge max. 2,2 kg Max. Leitungslänge ohne Nachfüllung von Kältemittel (nur Heizbetrieb): 35 m Max. Leitungslänge ohne Nachfüllung von Kältemittel (Kühlen und Heizen): 15 m Max. Leitungslänge (Heizbetrieb und/oder Kühlbetrieb): 50 m 2. Hydromodul ERSF-YM9E Ausführung: Für Split-Wärmepumpen Betriebsart: Heizen / Kühlen Schallleistungspegel (in 1 Meter Entfernung): 41 dB(A) Abmessungen: Höhe 80 cm x Breite 53 cm x Tiefe 36 cm Gewicht: 41 kg Max. Vorlauftemperatur: 70 °C Leistung E-Heizstab: 3 / 6 / 9 kW (einstellbar) Integrierter Touch-Wärmepumpenregler FTC7 Anschluss Heizung VL/RL: G 1 Kältetechnische Anschlüsse: 6,35 fl. / 15,88 gas. Ø (mm) 3. Wi-Fi Adapter Wärmepumpe MAC-587 IF-E (W) Spannungsversorgung: über Speichermodul oder Hydromodul Kabellänge: 2 m Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105 Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet. Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche für das Einrichten, Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet. Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm. Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen. Wichtig! Bitte überprüfen Sie im Voraus, welcher der bestgeeignete Aufstellungsort für Ihre Wärmepumpe ist, da es hierfür Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V., welcher Ihnen dabei behilflich ist! Für einen evtl. Gewährleistungsanspruch ist es wichtig, dass Ihre Wärmepumpe wie vorgeschrieben mit einer Kupferleitung mit Löt- oder Bördelanschlüssen von einem Klimatechniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen. Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer Selbstmontage und verlieren alle Garantieansprüche. Wir bieten eine fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
