Mitsubishi Heizungs-Set 808 Power Inverter 8kW Wärmepumpe Hydromodul

Energieeffizienzlasse: A++

• Vorteile von den neuen Außengeräten von Mitsubishi:
• Besonders niedrige Schallleistungspegel-Werte - Keine Tonalität
• Hohe Effizienz / Höherer COP - spart Energiekosten
• BAFA Förderung bei Neubau und bei Sanierung möglich
• Modernes Designs des Außengeräts
• Drehstromanschluss
• Verbesserter Kondensatablauf

Systemvorteile:

• Energie-Monitoring durch integrierte Wärmemengenerfassung
• Höchste Effizienz durch aufeinander abgestimmte Systemkomponenten
• Planungssicherheit durch geprüfte/getestete Systeme
• Einfache Komponentenauswahl dank übersichtlichem Hydraulikschema
• Hohe Flexibilität mit umfangreichen Zubehörprogramm
• Monovalentes/monoenergetisches
• Innengeräte mit Hocheffizienzpumpe
• Regelung von bis zu 2 Heizkreisen möglich
• SD Karten-Funktion
• Funkfernbedienung und ein Funkempfänger zur komfortablen Steuerung
• Die Wärmepumpe ist für den Einsatz in Heizungssystemen mit hohen Vorlauftemperaturen geeignet (Radiatoren bzw. Heizkörper) sowohl auch für den Einsatz in Heizungssystemen mit niedrigen Vorlauftemperaturen (Flächenheizung)
• Betrieb bis -25°C (Der Einsatzbereich der Wärmepumpe liegt im heizbetrieb zwischen –25 °c und +24 °c. Bei einer Außentemperatur von –25 °c wird der Wärmepumpenbetrieb garantiert!)
• Die Wärmepumpe liefert maximale Vorlauftemperaturen von bis zu 60°C
• Bei Wärmepumpen in Split-Bauweise sind Außen- und Innenmodul über Kältemittelleitungen verbunden. Der Plattenwärmetauscher (Kondensator) befindet sich im Innenmodul.
• Steuerung der Wärmepumpe über Smartphones, Tablet-computer oder Pcs ist möglich siehe dazu unten bei Empfohlenes Zubehör

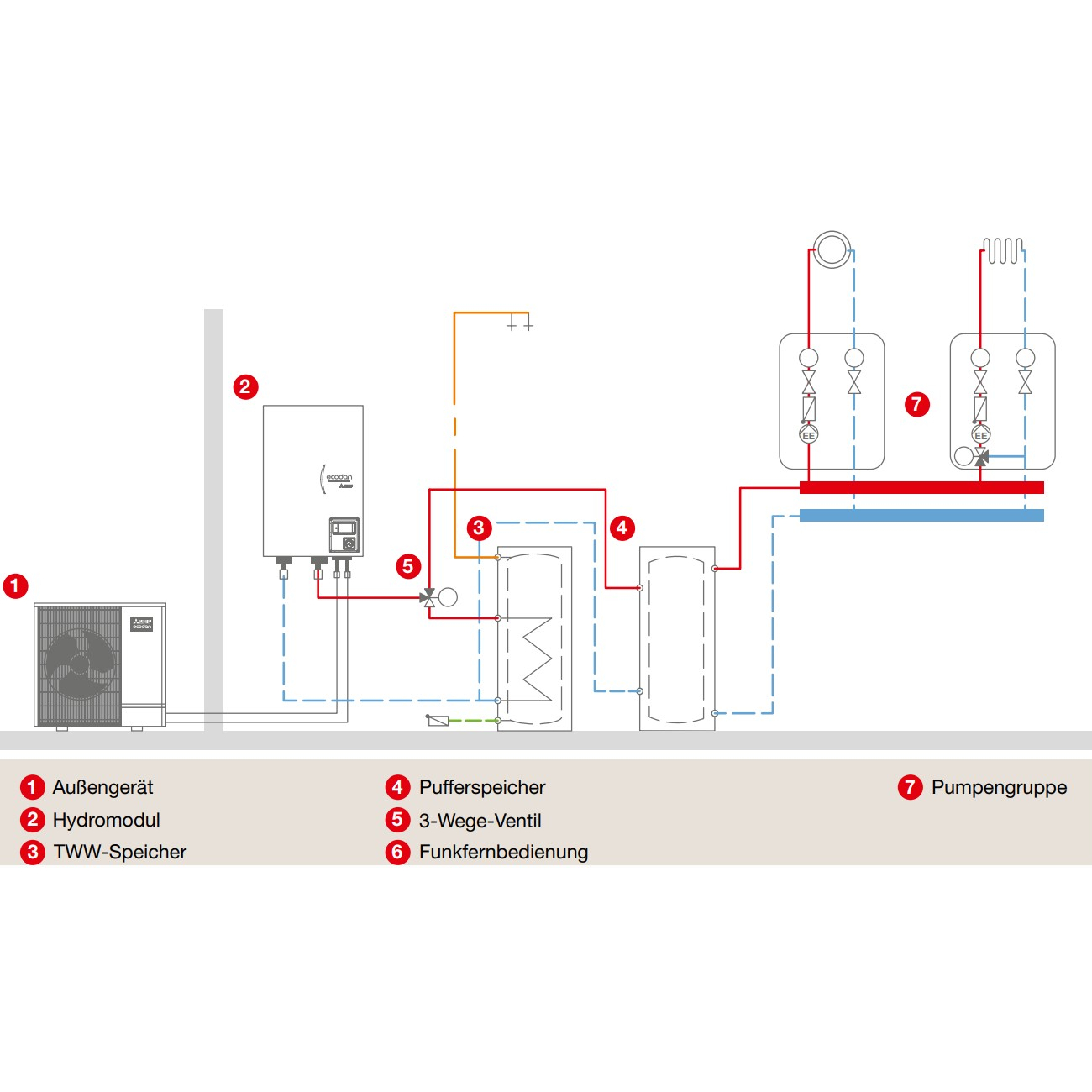

Set Bestehend aus (Lieferumfang):

1. Mitsubishi Wärmepumpe Power Inverter Split 8 kW (PUD-SWM80YAA)
2. Hydromodul mit Wärmepumpenregler (EHSD-YM9D)
3. Pufferspeicher 200 L
4. Trinkwasserspeicher 300 L
5. 3-Wege-Umschaltventil DN20
6. Trinkwarmwasserfühler THW5
7. Pufferspeicher-/Heizkreisfühler THW6-9  (2 Fühler 1x Rücklauf und 1x Vorlauf)
8. Funkfernbedienung
9. Funkfernempfänger

Technische Daten der Komponenten:

1. Mitsubishi Power Inverter Wärmepumpe Split 8 kw (PUD-SWM80YAA)

• Nenn-Heizleistung: 8 kW / COP (A2/W35)
• Wärmeleistung (A-15/W35) 7,3 kW
• Leistungsbereich: min/max (A2/W35) 3,1 - 9,3
• Mitteltemperaturanwendung (55°C) Jahresbedingte Energie Effizienz Raumheizung n/s 130 %
• Energieeffizienzklasse A++
• Niedertemperaturanwendung (35°C) Jahresbedingte Energie Effizienz Raumheizung n/s 176 %
• Energieeffizienzklasse A+++
• Schallleistungspegel: 56 dB
• Schalldruckpegel: 42 db (A)
• Einsatzbereich Heizbetrieb: –25 ~ +24° C
• Max. Vorlauftemperatur: 60°C
• Maße: Höhe: 102 cm x Breite: 105 cm x Tiefe: 48 cm
• Gewicht: 114 kg
• Spannungsversorgung: 3 Phasen / 400 V / 50 Hz
• Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)
• Kältemitteltyp / minus Menge (kg) / max. Menge (kg) R 32 / 1,3 / 1,6,  WP / CO² - Äquvivalent (t) / CO² - Äquivalent max. (t) 675 / 0,8775 / 1,08

2. Hydromodul mit Wärmepumpenregler (EHSD-YM9D)

• Maße: Höhe: 80 cm x Breite: 53 cm x Tiefe: 36 cm
• Gewicht: 44 kg
• Schallleistungspegel: 41 dB(A)
• Leistung E-Heizstab Zusatzheizung: 3 / 6 / 9 kW
• Anschluss Heizung VL/RL: 28 x 1 mm
• Kältetechnische Anschlüsse: 6,35 fl. / 12,7 s. Ø (mm)
• Integrierter Wärmepumpenregler FTC6 mit Klartext-Grafik-Display, Anlagenmonitoring
• Vereinfachte Installation und Service durch den Einsatz der SD Karte
• Integrierter Wärmetauscher
• Betriebskostenoptimierung dank energieeffizienter Hocheffizienzpumpe
• Geringer Platzbedarf
• Sicherheitsventil, Entlüfter und Manometer
• 2 Separat regelbare Heizkreise
• Das Hydraulikmodul ist ab Werk mit einem Hauptregler ausgestattet.
• Dies umfasst einen Temperaturüberwachungsfühler und eine grafische Benutzeroberfläche. Für das Einrichten, und Anzeigen des aktuellen Status und das Eingeben von Planungsfunktionen. Der Hauptregler wird auch für Servicezwecke verwendet.
• Der Zugang erfolgt über passwortgeschützte Servicemenüs. Natürlich beinhaltet die Regelung auch ein Estrich-Aufheizprogramm.
• Im Sinne einer optimalen Effizienz empfiehlt Mitsubishi Electric die Verwendung einer Selbstlernfunktion anhand der Raumtemperatur. Hierzu muss im Hauptwohnbereich ein Raumfühler vorhanden sein. Dies kann auf unterschiedliche Weisen erfolgen.

3. Pufferspeicher 200 L (PS 200-1)

Beschreibung Pufferspeicher geeignet zur Speicherung von Heizungswasser nach VDI2035. Einsatzzweck als Heiz- und Kühlpuffer, Trennspeicher zur hydraulischen Entkopplung und Bereitstellung notwendiger Abtauenergie. Speicherbehälter aus Qualitätsstahl S235JRG2 (St37-2). Diffusionsdichte Isolierung aus pentangetriebenem Schaum mit aufkaschiertem Folienmantel, Farbe Weiß. Merkmale /Ausstattung Aufstellung bodenstehend möglich; Befestigungsmaterial nicht im Lieferumfang enthalten; 2x Anschlüsse Heizung Vorlauf/Rücklauf; 2x Anschlüsse Wärmepumpe Vorlauf/Rücklauf; 1x Anschluss für Elektroheizstab, mittig; Betriebstemperatur (nach EN 12897) min. 5 °C & max. 95 °C.

• Speicherbehälter aus Qualitätsstahl S235JRG2 (St 37-2)
• Nenninhalt: 200 L
• Höhe 1300 mm, Durchmesser 600 mm
• Heizungs Vorlauf und Rücklauf Anschlüsse: RP 1 1/4
• Wärmepumpe Vorlauf und Rücklauf Anschlüsse: RP 1 1/2
• Elektroheizeinsatz mittig: RP 1 1/2
• ISO Pentan-schaum 50 mm, weißer aufkaschierter Folienmantel
• Gewicht: 59 kg
• max. Betriebsdruck: 3 bar
• max. Betriebstemperatur: 95°C
• Energieeffizienzklasse: B

4. Trinkwasserspeicher 300-1 (WPS 300-1)

 Beschreibung Trinkwarmwasserspeicher gemäß DIN 4753, emailliert mit großer Oberfläche des Glattrohrwärmeübertragers für

 schnelles Aufheizen und hohen Komfort in Verbindung mit Mitsubishi Electric Luft/Wasser-Wärmepumpen.

• Nenninhalt 302 L
• Höhe: 1294 mm, Kippmaß: 1445 mm, Durchmesser: 700 mm
• Wärmetauscher-Heizfläche 3,2 m²
• Wärmetauscher-Inhalt: 22 L
• Flansch: 110 DN
• KW/WW Anschluss: R 1 AG
• Heizungs Vorlauf und Rücklauf Anschlüsse: R 1 1/4 IG
• ISO Pentan-Schaum (mm): 50 mm im Folienmantel
• Gewicht: 106 kg
• Integrierte Magnesiumanode
• Werksseitiges Thermometer
• Wartungs- und Reinigungsöffnung
• max. Betriebsdruck: 10 bar (TWW)
• max. Betriebstemperatur: 95 °C

5. 3-Wege-Umschaltventil (USV 20)

• Umschaltventile für Heizung und Trinkwarmwasserbereitung
• Nennweite: 20 DN
• Anschluss: G 1 AG
• kVs - Wert: 6,5 (m³/h)
• Elektrische Spannungsversorgung: 230 V
• Steuersignal: 2-Punkt SPDT (einpolig mit zwei Richtungen)
• Ventil
• Stellantrieb
• Stecker

6. Trinkwarmwasserfühler THW5 (PAC-TH011TK-E)

• 1x Temperaturfühler
• Verbindungskabel 2-adrig, 5 m

7. Pufferspeicher-/Heizkreisfühler THW6-9 (PAC-TH011-E)

• 1x Anlegefühler Heizkreisvorlauf
• 1x Anlegefühler Heizkreisrücklauf
• Verbindungskabel 2-adrig 5 m
• Montageanleitung

8. Mitsubishi Electric Funkempfänger PAR-WT60R-E + Funkfernbedienung PAR-WR61R-E

Die digitale Fernbedienung mit Raumtemperaturfühler ermöglicht die bequeme Eingabe, Anzeige und Steuerung des Heizbetriebs. Sie übernimmt die Einstellung der Raumsollwerttemperaturen. Darüber hinaus wechselt sie zwischen den Betriebsarten Tagbetrieb, Absenkbetrieb und Programmbetrieb. In Verbindung mit dem Wärmepumpenregler FTC6 / FTC7 ist sie für zwei Heizkreise einsetzbar. Ermöglicht raumtemperaturgeführte Heizungsregelung für hohen Wärmekomfort.

Bei diesem Gerät handelt es sich um eine drahtlose Fernbedienung, die mit einer Frequenz von 868 MHz Signale an das Innengerät überträgt. Mit der drahtlosen Fernbedienung können Sie die folgenden Einstellungen vornehmen, ohne den Raum zu verlassen: Raumtemperatur, erzwungener TWW-Modus und Urlaubsmodus

Spannungsversorgung: 12 V DC

Reichweite: abhängig von Gebäudestruktur, max. 30 m.

Funkfernbedienung nur in Verbindung mit Funkempfänger  (Par WR61R-E) funktionsfähig

Dies sind die Funktionen der drahtlosen Fernbedienung:

• ● Steuerung der Temperaturen einzelner Räume im Zusammenhang mit der in dem festgelegten Zimmer überwachten Temperatur.
• ● Bis zu 8 drahtlose Fernbedienungen anschließbar.
• ● Urlaubsmoduseinstellungen für bis zu 72 Stunden auf Stundenbasis.
• ● Große Tasten und einfach zu lesende LCD-Anzeige.
• ● Etagenweise drahtlose Übertragung, z. B. vom Kellergeschoss ins Erdgeschoss
• Der Funkempfänger PAR-WR61R-E wird in Kombination mit der Funkfernbedienung eingesetzt (Achtung! Funkfernbedienung muss gesondert bestellt werden). Er kann max. 30m (je nach Gebäudestruktur auch weniger) entfernt von der Funkfernbedienung installiert werden. Es können bis zu 8 Funkfernbedienungen integriert werden. Die Spannungsversorgung erfolgt über die Steckverbindung CN105/CN92, 12 V DC (Durch Hydromodul oder Speichermodul).
• Umgebungstemperatur: 0 - 40°C
• Relative Feuchte: 30 - 90%

Lieferumfang:

• Funkempfänger
• Halterung
• Verbindungsleitung 2 m
• Installationsmaterial
• Funkfernbedienung
• Bedienungsanleitung

Wichtig!

Bitte überprüfen Sie im voraus welcher der bestgeeignete Ausstellungsort für Ihre Wärmepumpe ist, da es für diesen Lärmschutzverordnungen gibt. Hier finden Sie den Schall-Rechner des Bundesverband Wärmepumpen e.V. welcher Ihnen dabei behilflich ist!

Für einen evtl. Gewährleistungsanspruchs, ist es wichtig dass Ihre Wärmepumpe wie Vorgeschrieben, mit einer Kupferleitung  mit Löt oder Börtelanschlüssen von einem Klima Techniker mit Sachkundenachweis angeschlossen wird. Nach der Klimaschutzverordnung §5 Abs. 2 Satz 1 Nr. 1 ChemKlimaSchutzV dürfen nur Personen mit Sachkundenachweis diese Arbeiten ausführen.
Andere Anschlussarten sind nicht zulässig! Sie machen sich strafbar bei einer selbstmontage und verlieren alle Garantieansprüche.
Wir bieten eine Fachgerechte Inbetriebnahme durch Mitsubishi Electric an. Bei Fragen rund um die Wärmepumpe und die Installation stehen wir Ihnen gerne zur Verfügung.
