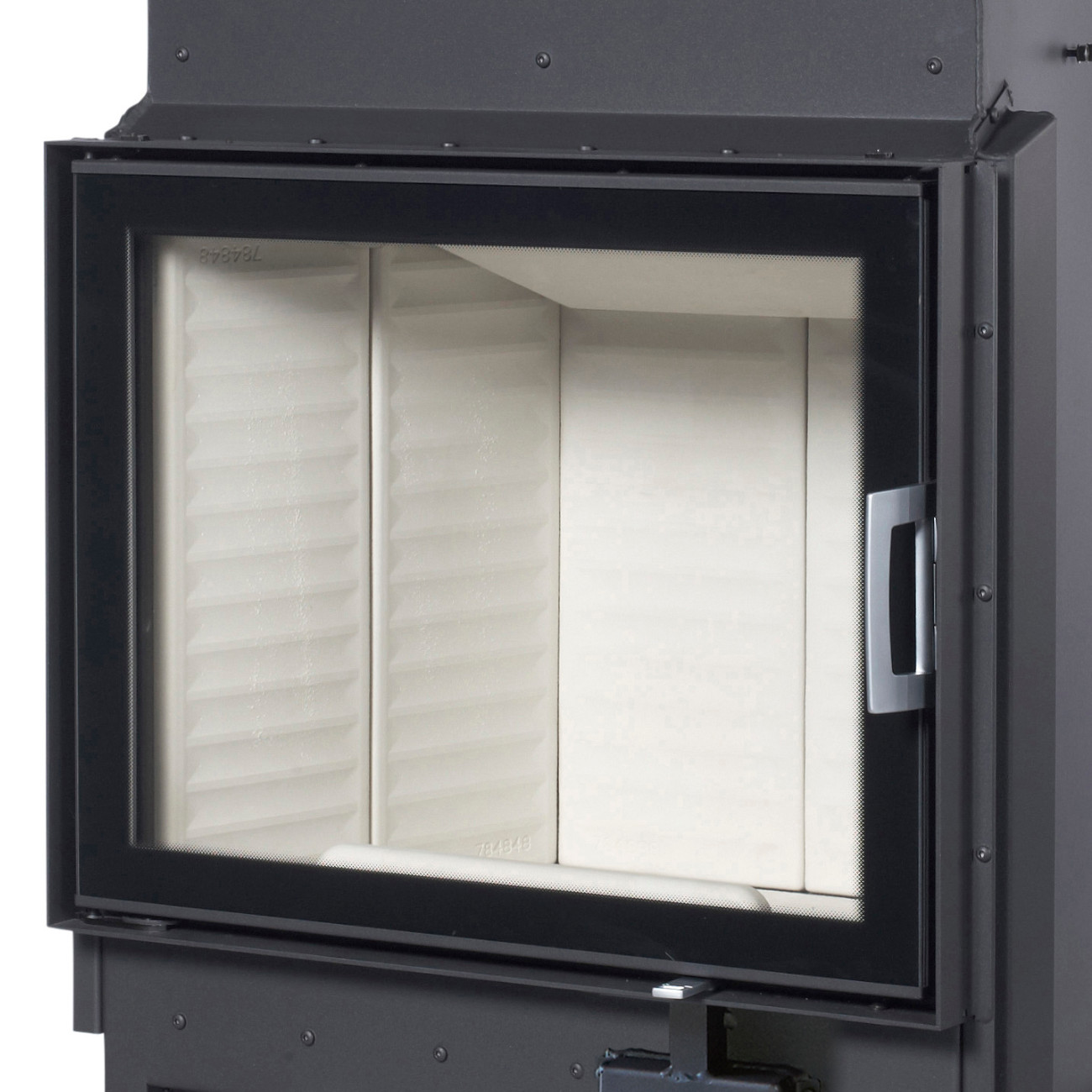

Kamineinsatz 65x51K gerade Scheibe 8kW DIBt

Kamineinsatz 65x51K gerade Scheibe 8kW DIBt

WÄRME in ihrer schönsten Form

12 Gründe, die für einen AUSTROFLAMM KAMINEINSATZ SPRECHEN...

1. KERAMOTT: Helle Feuerraumauskleidung, die durch optimale Isolation für saubere Verbrennung sorgt.

2. BEDIENELEMENTE: Türgriffe und Verbrennungsluftregler sind als bestimmende Designelemente elegant in mattchrom (auf Wunsch in schwarz) ausgeführt und lassen sich sicher bedienen.

3. RAUCHSAMMLER: Aus dauerhaft beständigem Gusseisen; alle Elemente 360° drehbar für einfachen Schornsteinanschluss.

4. STELLFÜSSE: Einfach, sicher und schnell einstellbar.

5. TÜRGLAS: Hochhitzebeständiges Keramikglas, am Rand hinterdruckt. Und immer in maximaler Größe für viel Sicht auf die Flammen.

6. AUSSENLUFTANSCHLUSS: Verbrennungsluft wird über einen Stutzen zugeführt, der ganz einfach auch nach außen geführt werden kann. Alle Kamineinsätze sind serienmäßig für einen Außenluftanschluss vorbereitet!

7. WÄRMESPEICHERSYSTEM: Vorbereitet für den Anbau von Wärmespeichersystemen, z. B. das patentierte Heat Memory System. Natürlich können auch Aufsatzspeicher und Nachheizflächen angeschlossen werden.

8. VERBRENNUNGSLUFTFÜHRUNG: Entscheidend für eine emissionsarme Verbrennung und saubere Scheiben. Mit nur einem Bedienelement werden nacheinander Sekundärluft (Scheibenspülung) und Primärluft geöffnet – Fehlbedienung ausgeschlossen!

9. TÜRANSCHLAG: Standard links, kann auf Wunsch einfach auf rechts geändert werden.

10. SELBSTVERRIEGELNDE TÜREN: Unsere Klapptüren sind nicht nur selbstschließend, sondern auch selbstverriegelnd! Das bringt nicht nur höheren Bedienkomfort, sondern auch mehr Sicherheit. Besonders wichtig auch, wenn raumluftunabhängig geheizt werden soll.

11. SCHIEBETÜRFÜHRUNGEN: Besonders geräuscharm und laufruhig. Gegengewichte sorgen für leichte Handhabung.

12. SCHWENKMECHANISMUS: Schiebetüren können zu Reinigungszwecken auch aufgeklappt werden - dazu ist kein Werkzeug notwendig!

Technische Daten:

Modell: Austroflamm 65x51K Kamineinsatz mit 8kW gerader Scheibe und DIBt Zulassung

Nennwärmeleistung: 8 kW

Wärmeleistungsbereich: 4 - 11 kW

Maße des Kamins: Höhe: 124,5 cm x Breite: 69,9 cm x Tiefe: 51,6 cm

Maße der Tür: Höhe: 51 cm x Breite: 65 cm

Maße der Glasscheibe: Höhe: 40,2 cm cm x Breite: 53,7 cm

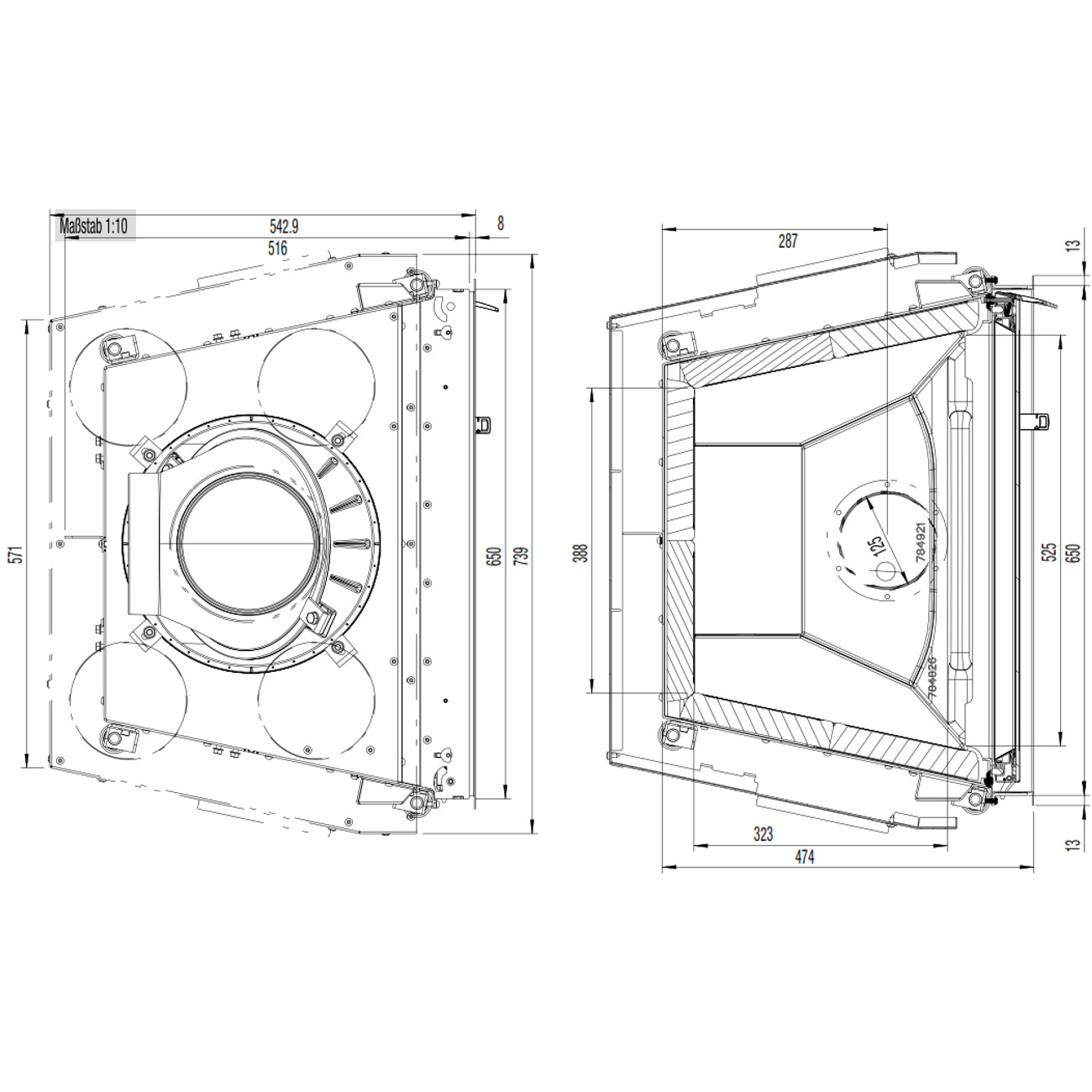

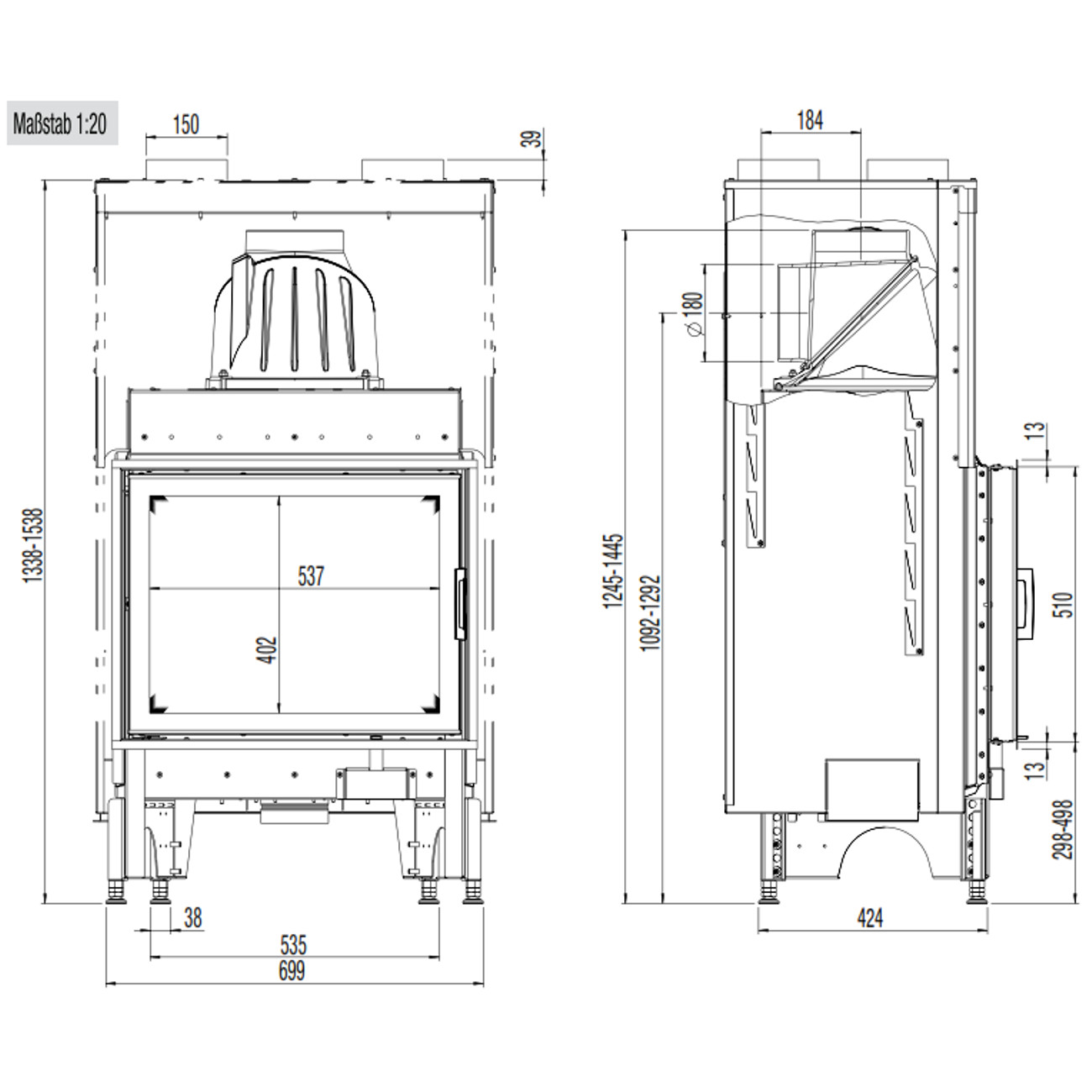

Weitere Maße finden Sie bei den Bildern und im Downloadbereich im Datenblatt (Achtung! Zeichnungen inkl. Konvektionsmantel und Designrahmen)

Gewicht: 120 kg

Abstand zu brennbaren Materialien: vorne ab Sichtscheibe 80 cm

Rauchrohr-Durchmesser: 180 mm

Position Rauchrohr-Anschluss: hinten, oben, 360° drehbar (siehe Maßzeichnung und Datenblatt)

Durchmesser Anschluss Externe Luftzufuhr: 125 mm (123 mm)

Position Anschluss Externe Luftzufuhr: unten

Brennstoff: Scheitholz und Holzbriketts

Max. Scheitholzlänge: 33 cm

Zul. Brennstoff-Füllmenge: 2,35 kg

Min. Luftdurchlassmenge Einlass: ≥ 700 cm²

Min. Luftdurchlassmenge Auslass: ≥ 700 cm²

Brandsicherheit: Dämmdicke hinten 90 mm, Dämmdicke Seite 90 mm, Dämmdicke Boden 60 mm

Sicherheitsabstand zur Heizkammerwand: 6 cm

Ausstattung:

Scheibenspülung (Sekundärluft) – Klare Sicht auf das Feuer - Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert

Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung

24 Stunden Betrieb möglich

DIBT Zulassung (komplett Raumluftunabhängig für Niedrigenergiehäuser mit Be- und Entlüftungsanlage)

Untergestell mit verstellbaren Füßen

360° drehbarer Rauchrohranschluss aus Gusseisen

Rostlose Verbrennung: die Holzglut liegt direkt auf dem Boden des Brennraumes. Durch die Innovative Verbrennungsluft wird die Glut hocherhitzt und führt so zu einer fast vollständigen Holzverbrennung. Somit entfällt das Lästige entleeren des Aschekastens

Optionales Zubehör/Varianten: Gegen Aufpreis

Türgriff in Schwarz (Standard Mattchrom)

Türgriff in Schwarz/Holz Schwarz

Türgriff in Mattchrom/Holz Braun

Verbrennungsluftregler in Schwarz (Standard Mattchrom)

Rost mit Aschekasten (Standard mit Rostloser Verbrennung)

Designrahmen (Einbaurahmen) in Gussgrau

Tragrahmen flach 100 cm - erleichtert die Verkleidung des Kamineinsatzes

Wärmespeicherung (Heat Memory System): 61 kg Speichermasse mit hoher Wärmespeicherkapazität wird direkt an der Außenseite des Feueraums die Wärme aufnehmen und dann über einen langen Zeitraum wieder abstrahlen (siehe Bilder).

Speicherbox: Einfache Möglichkeit, den Wirkungsgrad des Austroflamm Kamineinsatzes weiter zu erhöhen und für lang anhaltende Speicherwärme zu sorgen: Die Speicherbox besteht aus Stahl und ist mit Speichermasse (Heat Memory System, patentiert) ummantelt. Diese wird zwischen Grundkorpus und Abgassammler montiert (siehe Bilder). Bis zu 2 Speicherboxen möglich pro Kamineinsatz.

- Speicherbox Normal: ca. 75 kg, 0,75 kW

- Speicherbox Klein: ca. 50 kg, 0,5 kW

Daten für den Schornsteinfeger:

Bauart A1 (Selbstschliessende Tür): Ja

DIBt Zulassung: Ja

Bundesimmissionsschutzverordnung (BImSchV): 1. Stufe: Ja, 2. Stufe: Ja

VKF-Schweiz: Ja

Art. 15a B-VG (Österreich): Ja

Wirkungsgrad (Energieeffizienz): 79,90 %

Staub: < 40 mg/Nm³

CO-Emission (bei 13% O2): 0,09%

Abgastemperatur: 298°C

Abgasmassenstrom: 7,74 g/s

Erforderlicher Druck bei Nennwärmeleistung: 12 Pa

Bitte sprechen Sie vor dem Kauf mit Ihrem zuständigen Schornsteinfegermeister. Lassen Sie Ihren Schornstein vor dem Einbau der Feuerstelle auf Verwendbarkeit prüfen. Beachten Sie außerdem die Bedienungsanleitungen und die Sicherheitsabstände.


Dekorationsartikel und Rauchrohre gehören nicht zum Leistungsumfang
