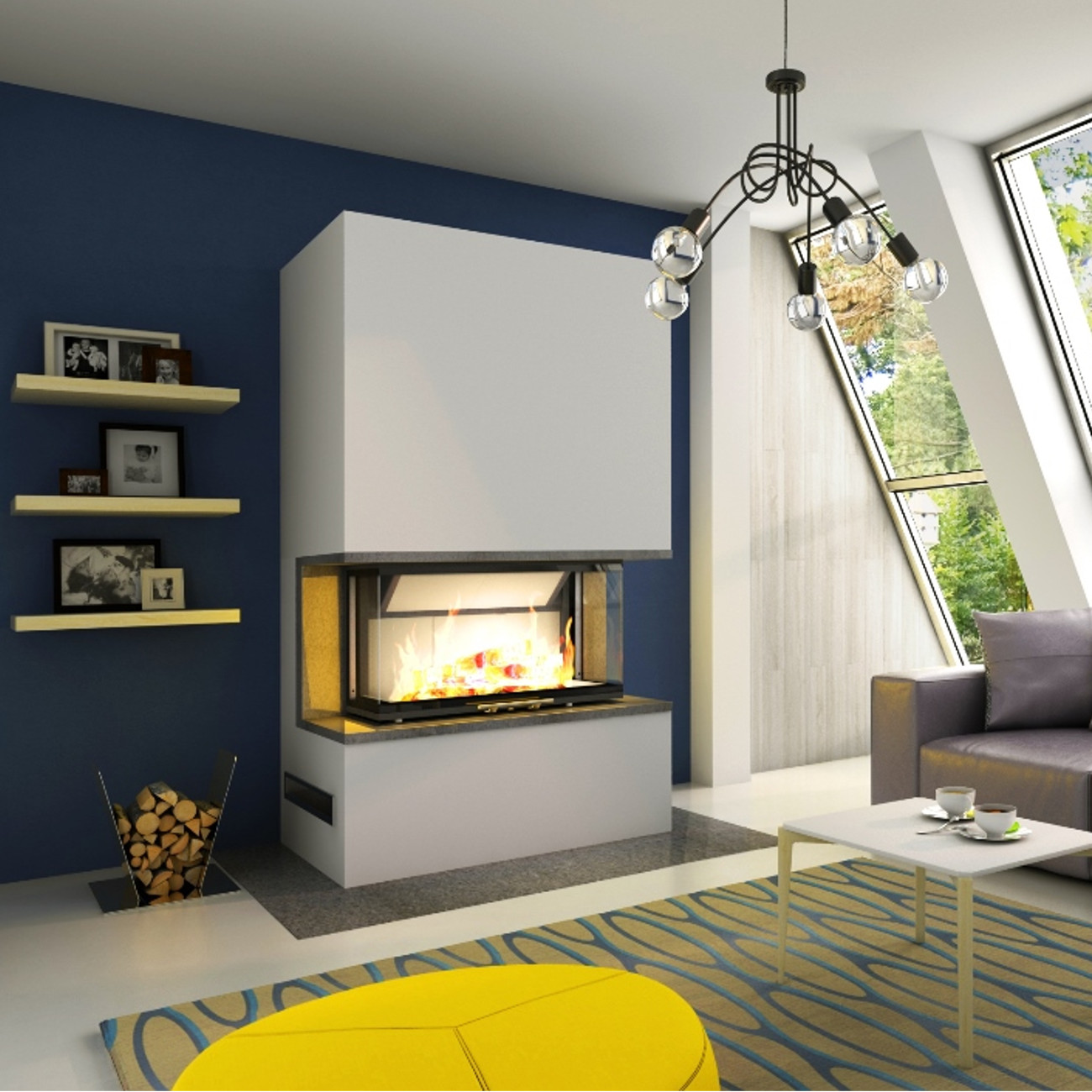

Kaminbausatz Pure Extra - Volcano 3BTh 11kW dreiseitig

Vorteile der Hajduk Kamineinsätze:

Hajduk Kamine sind in ganz Europa zugelassen. Diese erfüllen die schwierigsten Europäischen Normen EN 13240, EN 13229 und DIN 18895. Auch die Anforderungen der BImSchV Stufe 2, Art. 15a B-VG von Österreich und LRV von der Schweiz werden erfüllt.

Die Feuerstelle ist mit 5 cm und 6,5 cm (5 Wände, 6,5 Boden) dicken Schamottesteinen ausgekleidet, dies dient der Wärmekumulierung und der gleichmäßigen Wärmerückgabe nach dem das Feuer aus ist.

Der Kamin verfügt auch über einen tiefen Brennkammerboden wodurch das Herausfallen der Asche verhindert wird.

Die Kaminhaube und das Rauchrohr sind mit dem Korpus fest verschweißt, ohne Dichtungsmaterialien oder Schrauben. Alles mit Präzision hergestellt durch modernste Technik.

Das Luftzufuhr und -Verteilungssystem Jet Stream für eine präzise Luftzufuhr-Steuerung - Das System ermöglicht eine bessere Kontrolle der Luftzufuhr und reduziert somit den Brennstoffverbrauch.

Clear View System- das System für automatische Scheibenreinigung ermöglicht eine langfristige saubere Glasscheibe.

Ein hoher thermischer Wirkungsgrad, der abhängig vom Modell bis zum 90% erreicht.

Ein großer und Herausnehmbarer Aschekasten und ein Glutrost aus Gusseisen.

Feuerfeste Keramikscheiben bis 800°C.

CLING Hebetür Mechanismus – leichte und präzise Arbeit des Mechanismus gewährt einen hohen Komfort bei der Bedienung. Das Hebetür System CLING ist mit einer Revisionsöffnung ausgestattet. Diese Revisionsöffnung ist von inneren der Feuerstelle zugänglich, somit ist ein Zerstören der oft sehr kostspieliger Kaminverkleidungen nicht mehr notwendig.

Verstellbare Füße - zum ausgleichen von evtl. Unebenheiten im Fußboden.

Technische Daten:

Modell: Hajduk Volcano 3BTH Dreiseitiger Panorama Kamineinsatz 11kw + Hebetür

Nennwärmeleistung: 11 kW

Energieeffizienzklasse: A+

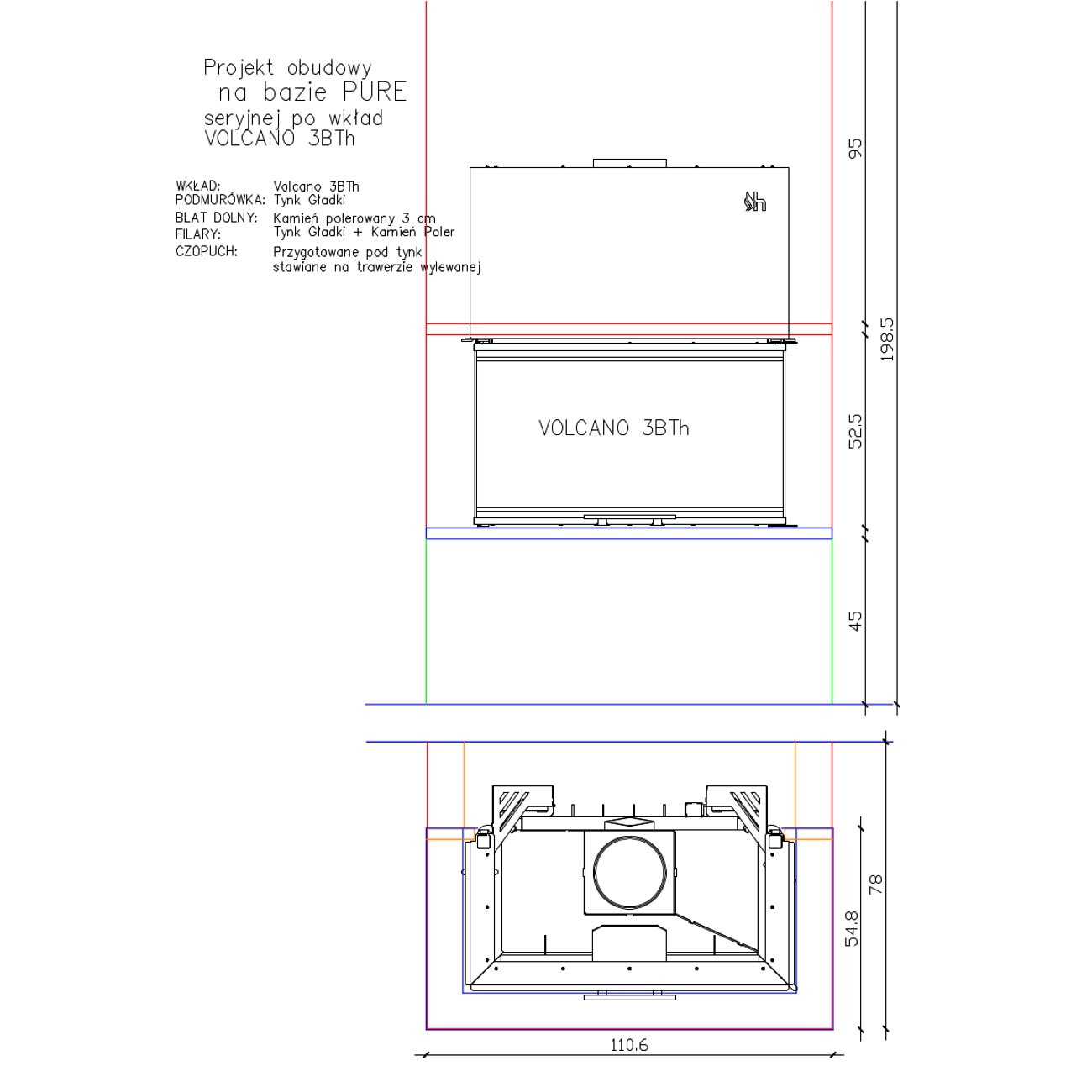

Maße des Bausatzes: Höhe 198,5 cm x Breite: 110,6 cm x Tiefe: 78 cm

Maße des Kamins: Höhe: 127,2 cm x Breite: 89,4 cm x Tiefe: 55,51 cm

Maße der Glasscheibe: Höhe: 51,0 cm x Breite: 85,0 cm x Tiefe: 40,0 cm

Gewicht des Kamineinsatzes: 330 kg

Durchmesser Rauchrohr-Anschluss: 200 mm

Position Rauchrohr-Anschluss: oben

Durchmesser Anschluss Externe Luftzufuhr: 150 mm

Position Externe Luftzufuhr: unten / hinten

Max. Scheitholzlänge: 50 cm

Holzverbrauch: 2,9 kg/h

Brennstoff: Scheitholz

Ausstattung des Kamineinsatzes:

Scheibenspülung – Klare Sicht auf das Feuer - Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert

Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung

24 Stunden Betrieb möglich

Glutrost und Aschekasten

Untergestell mit verstellbaren Füßen

Ausstattung des Kaminbausatzes:

(Hajduk Volcano 3BTH Dreiseitiger Panorama Kamineinsatz 11kw + Hebetür)

Speziell angefertigte Verkleidung - Sie können den Kaminbausatz nach dem Aufbau, in Ihrer Wunschfarbe streichen mit ganz normaler Innenfarbe

Stahl Tragrahmen

Warmluftgitter im Haubenbereich der Verkleidung: 1 Stück 17 x 49 cm im Deckel der Haube (oben - nicht sichtbar) oder 2 Stück 17 x 37 cm an den Seiten der Haube - erhältlich in 7 verschiedenen Farben und 2 Varianten

Warmluftgitter im Sockelbereich: 2 Stück Luftleisten à 80 cm x 9 cm, in 4 verschiedenen Farben

Untersims: 3 cm dick

Sturz aus Putz, Auslauf mit hitzebeständigem Mörtel

Stein Elemente wählbar aus: Nero Assoluto Poliert, Crema Marfil, Padang Dark, Star Galaxy, Giallo Rena und Tan Brown

Montagematerialien: 2 Rauchrohrbögen, 1 Wandfutter, 1 Sack Kleber (25kg), 1 Aluflexrohr, SILCA Platten (einige vorgeschnitten), Gips, Eckputzschienen, Fassadennetz und Sturz Befestigung

Gewicht der Baumaterialien: ca. 150 kg

Wichtig: Bei diesem Bausatz von Hajduk sind für die hintere Brandschutz-Dämmung 2 Silca-Platten mit jeweils 3 cm enthalten (entspricht einer Brandschutz-Dämmung von 6 cm hinten).

Bitte besprechen Sie vor dem Kauf mit Ihrem Schornsteinfeger, ob dieser Brandschutz für Ihr Bauvorhaben ausreichend ist, abhängig von den Gegebenheiten bei Ihnen vor Ort und ob Ihr Schornsteinfeger diesen Bausatz genehmigt.

Bitte beachten: Der Bausatz eignet sich am besten für den Aufbau an Schornsteinen welche in der Wand bündig verbaut sind. Sollte der Schornstein vor der Wand stehen, muss an den Seiten des Schornsteins eine tragende Wand gemauert werden, wo der Tragrahmen der oberen Konstruktion befestigt werden kann.

Daten für den Schornsteinfeger:

Bauart A1 - selbstschließende Feuerraumtür (mehrfache Belegung des Schornsteins): Ja, optional

Bundesimmissionsschutzverordnung (BImSchV): 2. Stufe

Art. 15a B-VG (Österreich): Ja

VKF Schweiz: Ja

Wirkungsgrad (Energieeffizienz): 82 %

Staub: 27 mg/Nm³

CO-Emission (bei 13% O2): 1000 mg/Nm³

Abgastemperatur: 215 °C

Abgasmassenstrom: 10,5 g/s

Erforderlicher Druck bei Nennwärmeleistung: 11 Pa

Dekorationsartikel gehören nicht zum Leistungsumfang
