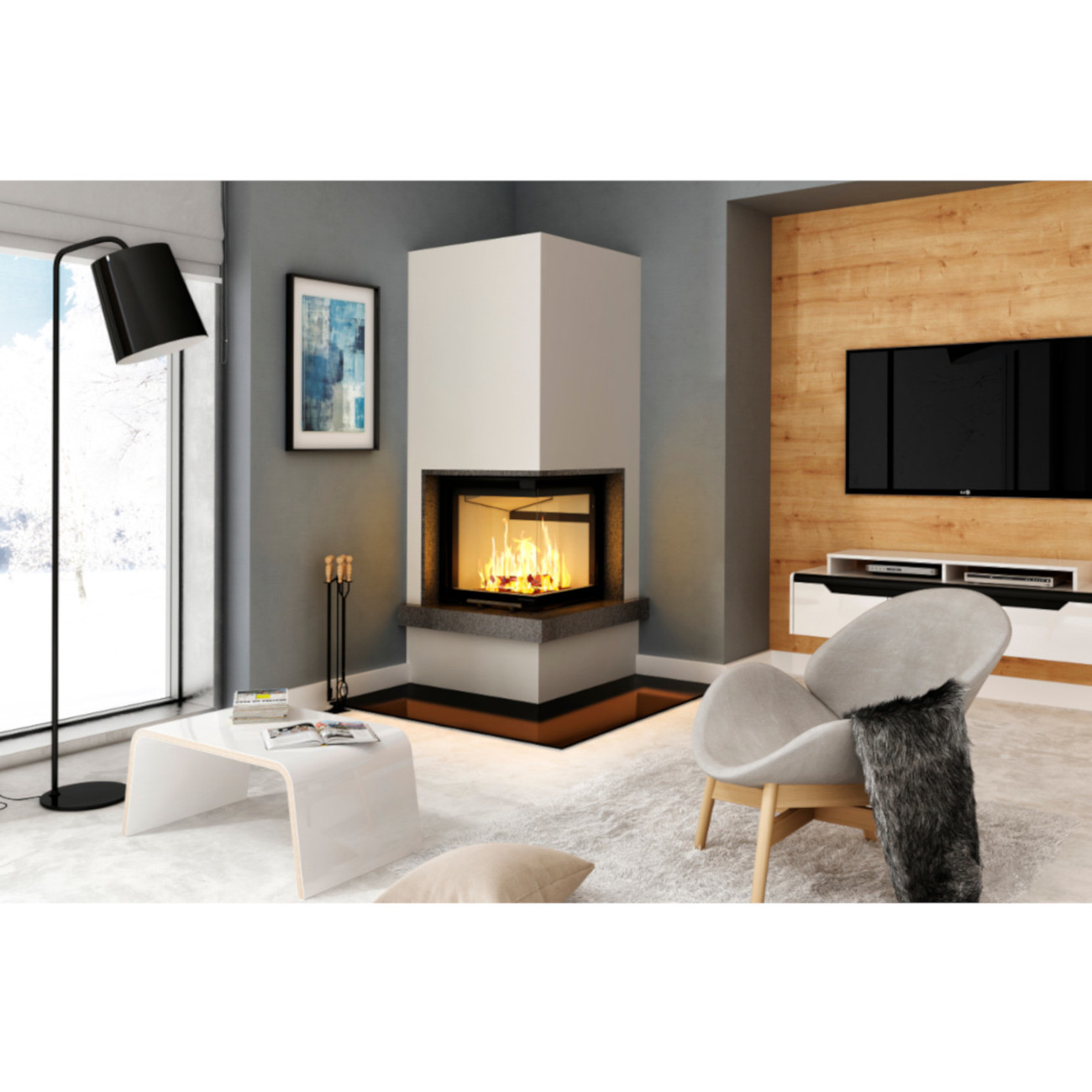

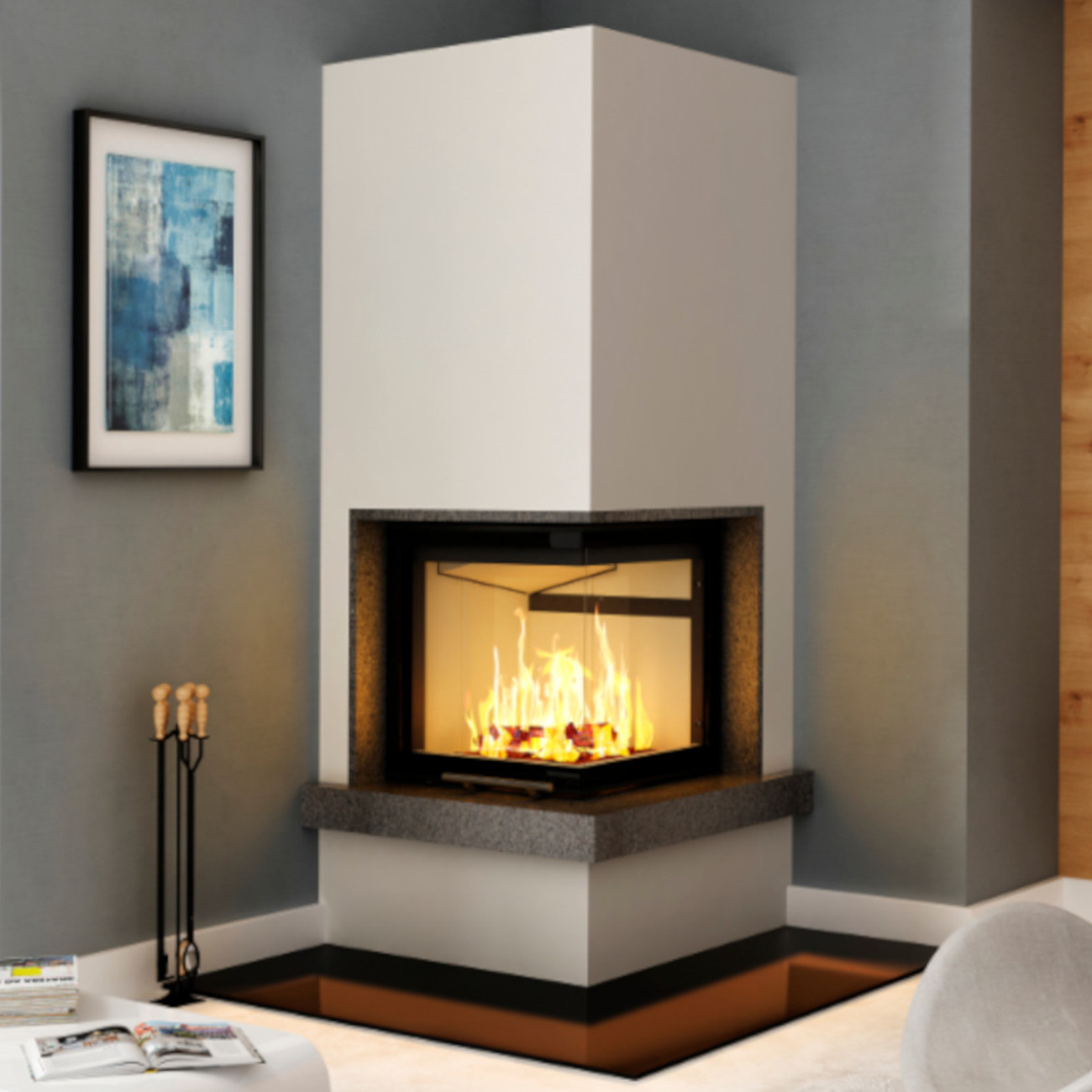

Kaminbausatz Imperial Smart 2PTH 7kW Eckkamin Rechts Hebetür

Sie sind handwerklich geschickt und möchten Ihren Kamineinsatz selber bauen? Dann ist ein Kaminbausatz von Hajduk die beste Möglichkeit dies zu tun! Es werden alle benötigten Materialien (siehe unten) mitgeliefert (abhängig von den Gegebenheiten vor Ort).

Die Kamineinsätze von Hajduk werden aus einer zweimanteligen Stahl konstruktion hergestellt, ohne Dichtungsmaterialien oder Schrauben, alles wird fest miteinander verschweißt. Die Feuerstelle ist mit 5 cm dicken Schamottesteinen ausgekleidet, diese speichert die Wärme und gibt diese gleichmäßig nach erlischen des Feuers wieder ab. Der Kamineinsatz ist für eine langfristige, störungsfreie und ökonomische Nutzung gebaut.

Vorteile der Kamineinsätze von HAJDUK:

• Erfüllen schwierigste Europäische Normen, EN 13240, auch die Anforderungen der BImSchV Stufe 2, Art. 5a B-VG von Österreich und LRV von der Schweiz
• Eine moderne zweimantelige Konstruktion aus Stahl
• Die Kaminhaube ist mit dem Korpus fest verbunden, ohne Dichtungsmaterialien oder Schrauben, alles Geschweißt
• Das Luftzufuhr und -Verteilungssystem Jet Stream
• Clear View - das System für automatische Scheibenreinigung
• Ein hoher thermischer Wirkungsgrad, der abhängig vom Modell bis zum 90% erreicht
• Ein aufnahmefähiger, herausnehmbarer Aschetopf
• Feuerfeste Keramikscheiben
• Wärmespeichernde Schamottsteine
• Ausführung gemäß der Europäischen Norm EN 13229 und der Norm DIN 18895, die den Verkauf von Produkten der Marke HAJDUK in ganz Europa zulassen.

Technische Daten:

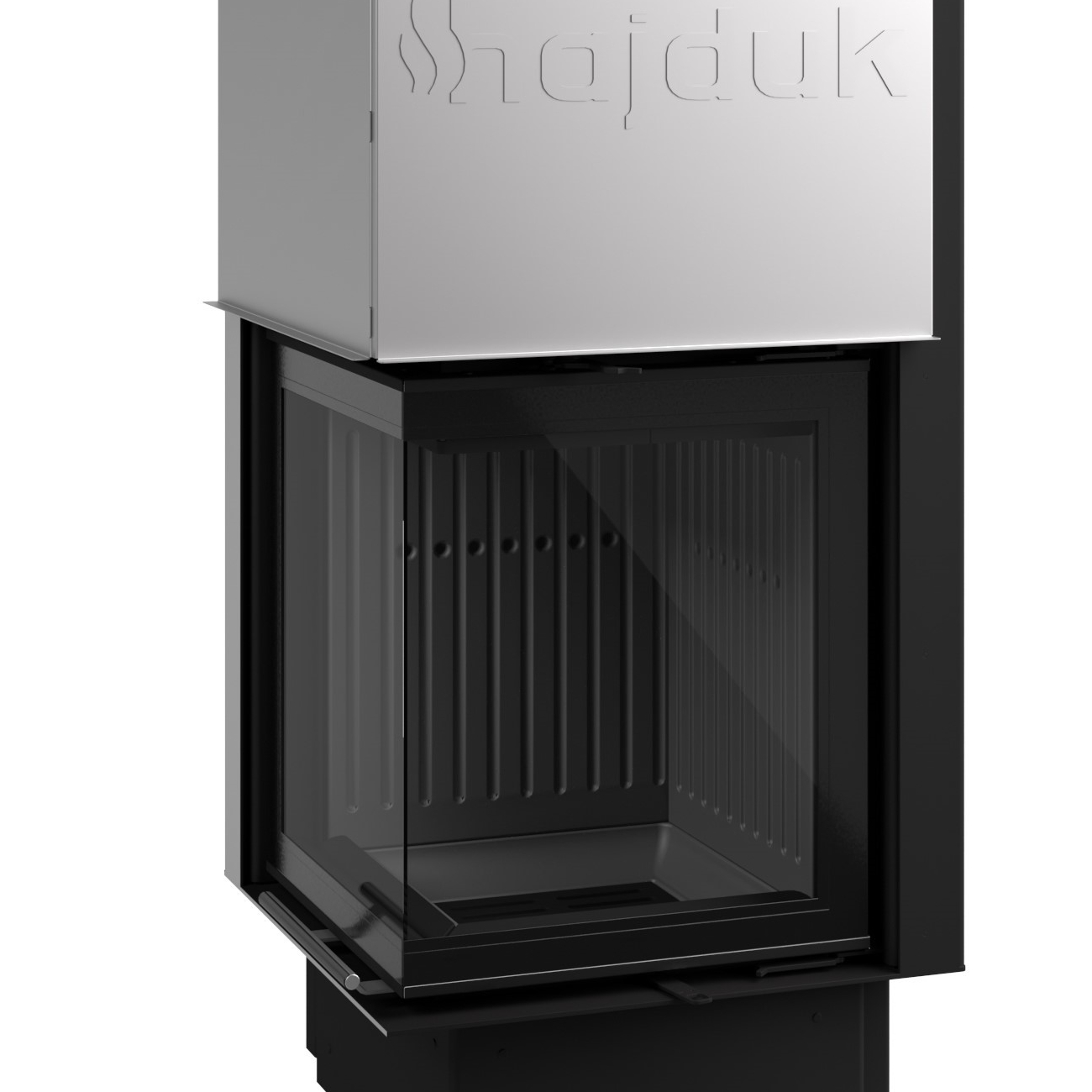

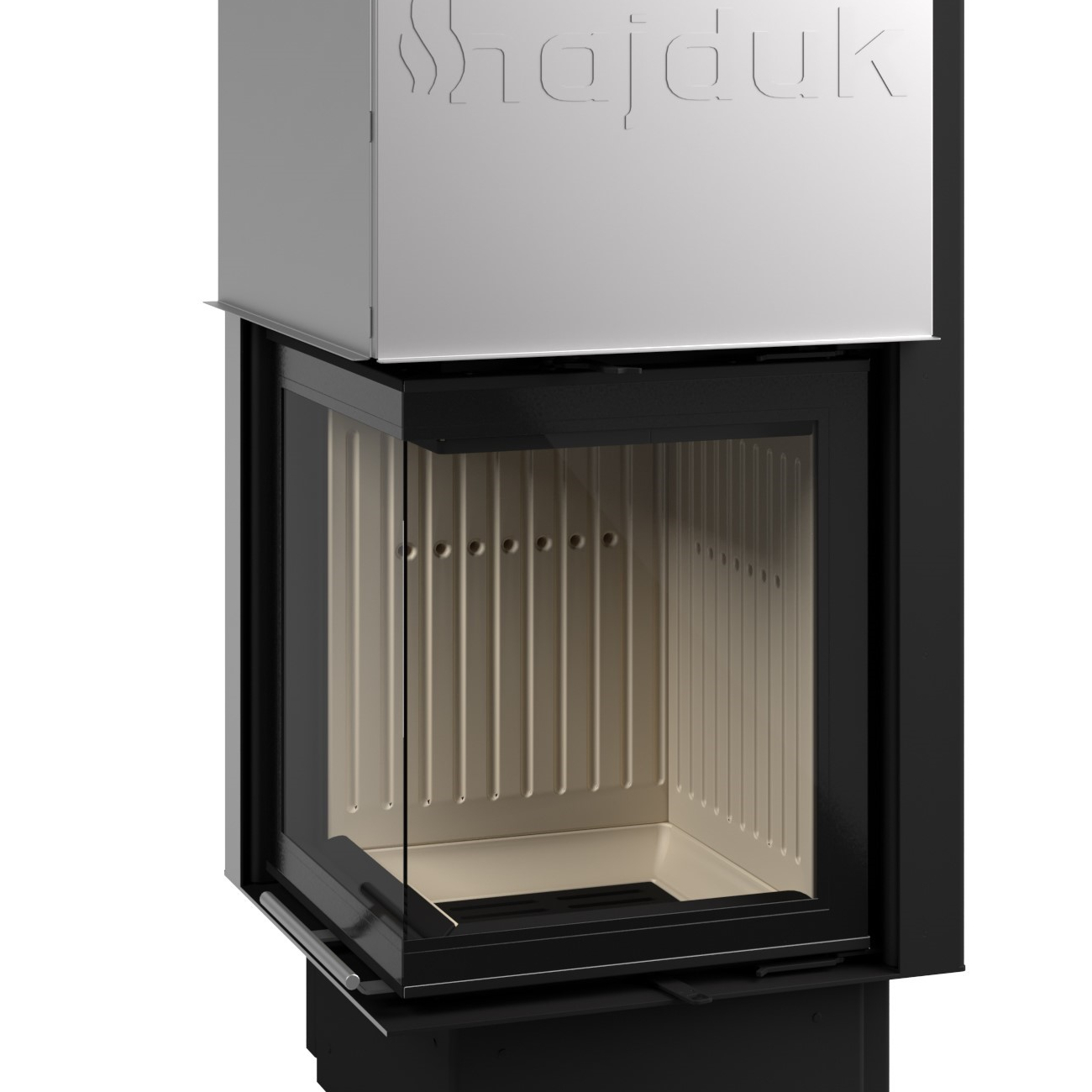

Modell: Hajduk Smart 2PTH Warmluft-Eckkamineinsatz Rechtsverglast, rahmenlose Hebetür mit einteiligem Glas (die Tür lässt sich zum Reinigen als schwenktür öffnen)

Nennwärmeleistung: 7,5 kW

Energieeffizienzklasse: A+

Maße des Kamineinsatzes: Höhe: 134,3 cm x Breite: 57,4 cm x Tiefe: 57,6 cm

Frontmaße: Höhe: 51,0 cm x Breite: 56,5 cm x Tiefe: 56,7 cm

Maße des Bausatzes: Höhe: 192,0 cm x Breite: 84,0 cm x Tiefe: 84,0 cm

Weitere Maße finden Sie im Downloadbereich und in den Bildern

Gewicht des Kamins: 170 kg

Gewicht des gesamten Bausatzes: ca. 320 kg

Rauchrohrstutzen Durchmesser: 180 mm

Position Rauchrohr-Anschluss: Oben

Externe Luftzufuhr Durchmesser: 150 mm

Position Anschluss Externe Luftzufuhr: Hinten

Brennstoff: Scheitholz

Holzverbrauch 2,9 kg/h

Max. Scheitholzlänge: 30 cm

Ausstattung Kamineinsatz:

Moderne zweimantelige Konstruktion aus Stahl und Schamotte

Kaminhaube mit dem Korpus fest verbunden, ohne Dichtungsmaterialien oder Schrauben, alles Geschweißt

Luftzufuhr und -Verteilungssystem Jet Stream

Clear View - System für automatische Scheibenreinigung

Herausnehmbarer Aschekasten

Feuerfeste Keramikscheiben

Einteiliges Glas

Scheibenspülung (Sekundärlüftung) – Klare Sicht auf das Feuer - Luftstrom vor der Glasscheibe, dadurch wird die Verschmutzung der Scheibe minimiert

Gusseisernes Glutrost

Aschetopf

Anschluss für Externe Luftzufuhr - Optional anschließbar - Mit der Externen Luftzufuhr können Sie den Ofen mit Luft aus einem Nebenraum oder von außen beheizen. Dies wirkt sich positiv auf das Raumklima aus, da kein Sauerstoff aus dem Raum verbrannt wird. Der Anschluss für die Externe Luftzufuhr ermöglicht auch einen Anschluss einer elektronischen Verbrennungsluft Regelung

24 Stunden Betrieb ist möglich

Ausstattung des Kaminbausatzes:

(2PTH Warmluft-Eckkamineinsatz Rahmenlose Hebetür)

Speziell angefertigte Verkleidung

Stahl Tragrahmen (siehe Bilder)

Kaminsockel (ohne Gitter)

Untersims: 10 cm mit verdeckter Umluft (im unteren Bereich ist somit kein Lüftungsgitter nötig)

Warmluftgitter im Haubenbereich der Verkleidung: 1 Stück 17 x 49 cm im Deckel der Haube (oben - nicht sichtbar) oder 2 Stück 17 x 37 cm an den Seiten der Haube - erhältlich in 7 verschiedenen Farben und 2 Varianten (siehe Bilder)

Montagematerialien: 2 Rauchrohrbögen, 1 Wandfutter, 1 Sack Kleber (25kg), 1 Rauchrohr Spiro, 4 SILCA Platten, Gips, Eckputzsteine, Fassadennetz

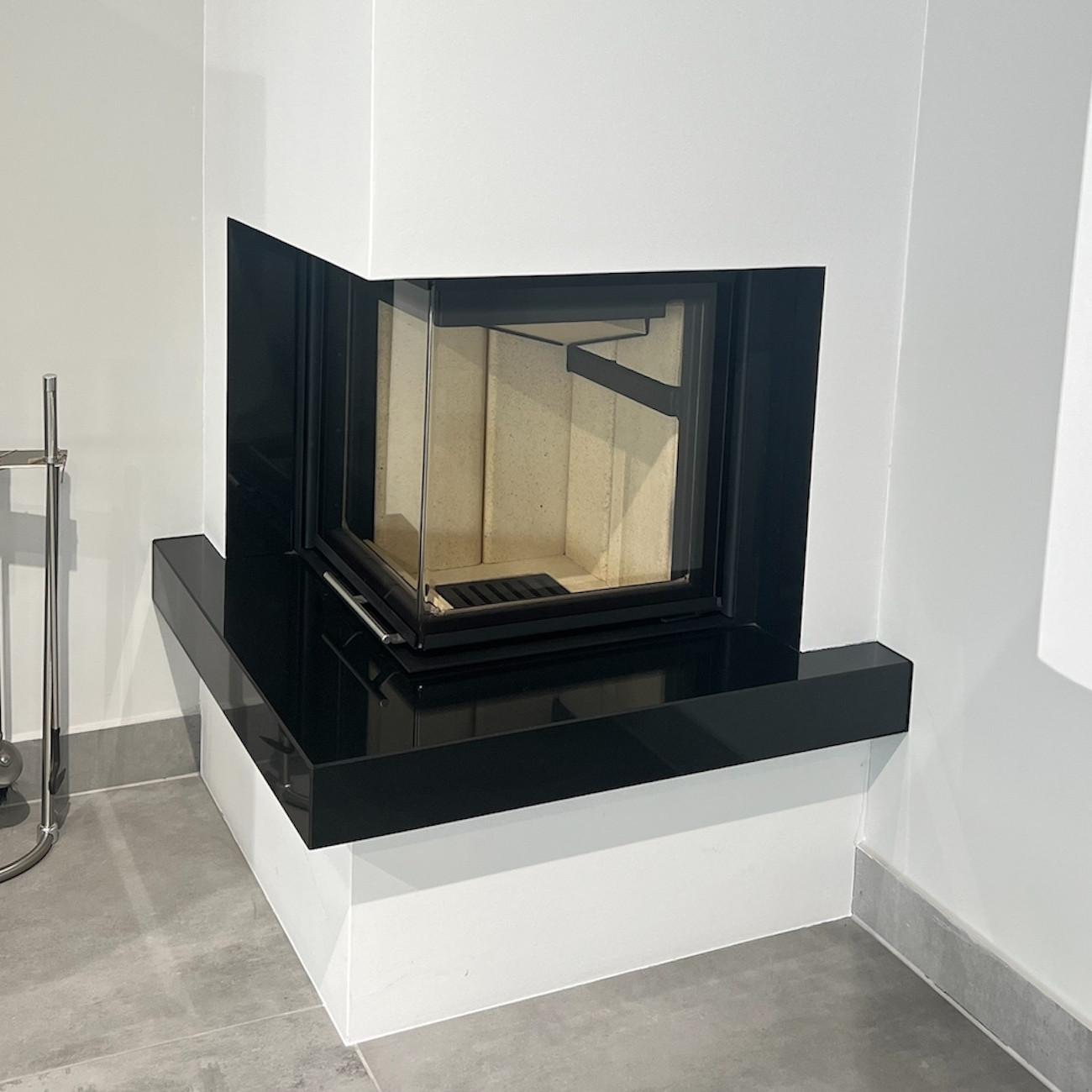

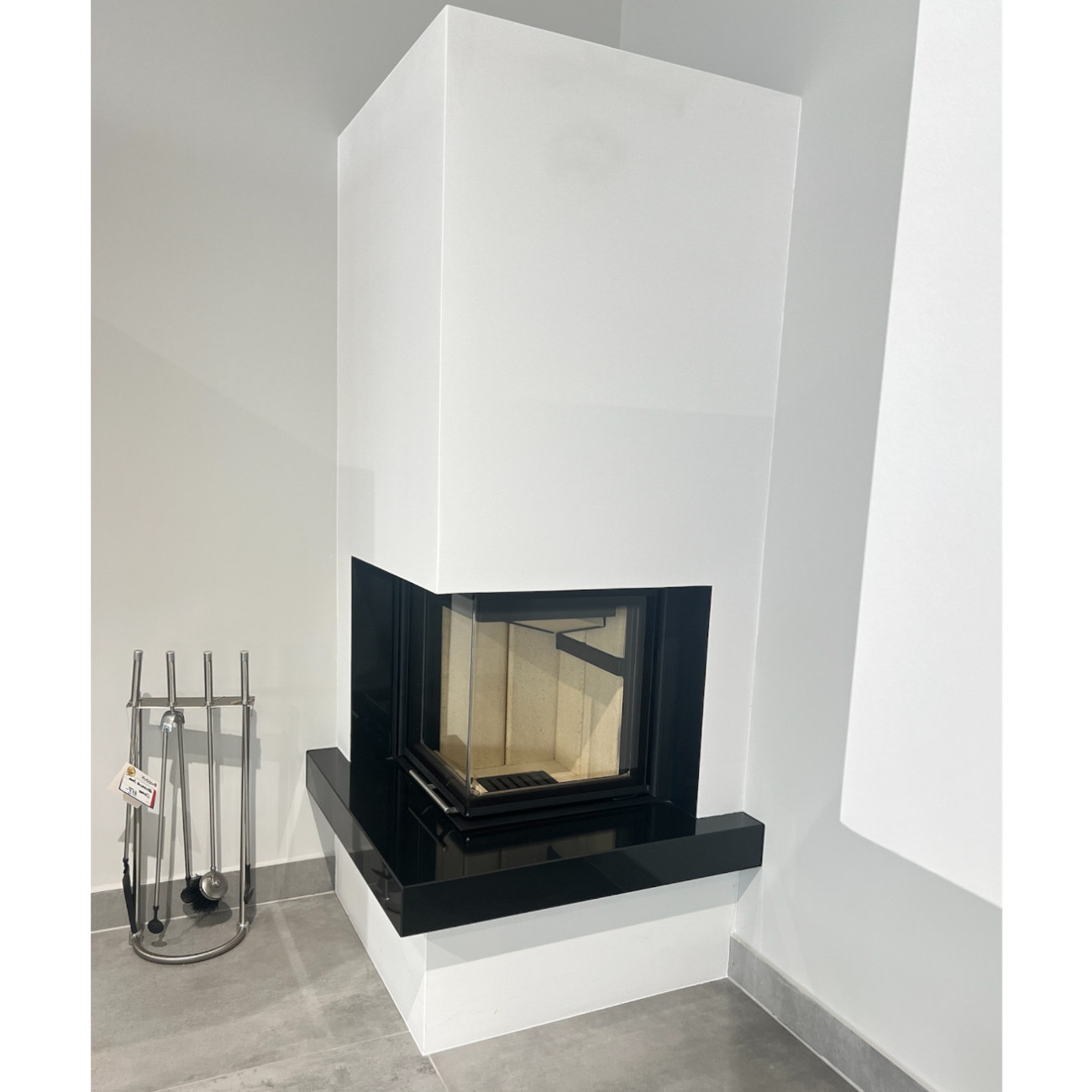

Steinelemente und ein Sinter wählbar aus (siehe Bilder): Nero Assoluto Poliert, Nero Assoluto geflammt, Crema Marfil, Padang Dark, Star Galaxy, Giallo Rena, Sinter Oxide Grigio, Sinter Oxide Bianco und Tan Brown

Gewicht der Baumaterialien: ca. 150 kg

Wichtig: Bei diesem Bausatz von Hajduk sind für die hintere Brandschutz-Dämmung 2 Silca-Platten mit jeweils 3 cm enthalten (entspricht einer Brandschutz-Dämmung von 6 cm hinten).

Bitte besprechen Sie vor dem Kauf mit Ihrem Schornsteinfeger, ob dieser Brandschutz für Ihr Bauvorhaben ausreichend ist, abhängig von den Gegebenheiten bei Ihnen vor Ort und ob Ihr Schornsteinfeger diesen Bausatz genehmigt.

Bitte beachten: Der Bausatz eignet sich am besten für den Aufbau an Schornsteinen welche in der Wand bündig verbaut sind. Sollte der Schornstein vor der Wand stehen, muss an den Seiten des Schornsteins eine tragende Wand gemauert werden, wo der Tragrahmen der oberen Konstruktion befestigt werden kann.

Daten für den Schornsteinfeger:

Bauart A1 selbstschließende Tür (Mehrfach Belegung des Schornsteins): Ja oder Nein, Sie können Wählen

Bundes Immisions Schutz Verordnung (BImSchV): 1. Stufe: Ja, 2. Stufe: Ja

§15a B-VG (Österreich): Ja

VKF Schweiz: Ja

CE Zeichen: Ja

Staub: 0,016 mg/Nm³

Kohlenmonoxid (CO): 1,12 g/Nm³

Wirkungsgrad: 85 %

Abgastemperatur: 220°C

Abgasmassenstrom: 7 g/s

Mindestförderdruck: 11 Pa

Lieferung:

Versand erfolgt durch Spedition mit 2 Paletten, Bordsteinkante

Dekorationsartikel gehören nicht zum Leistungsumfang
