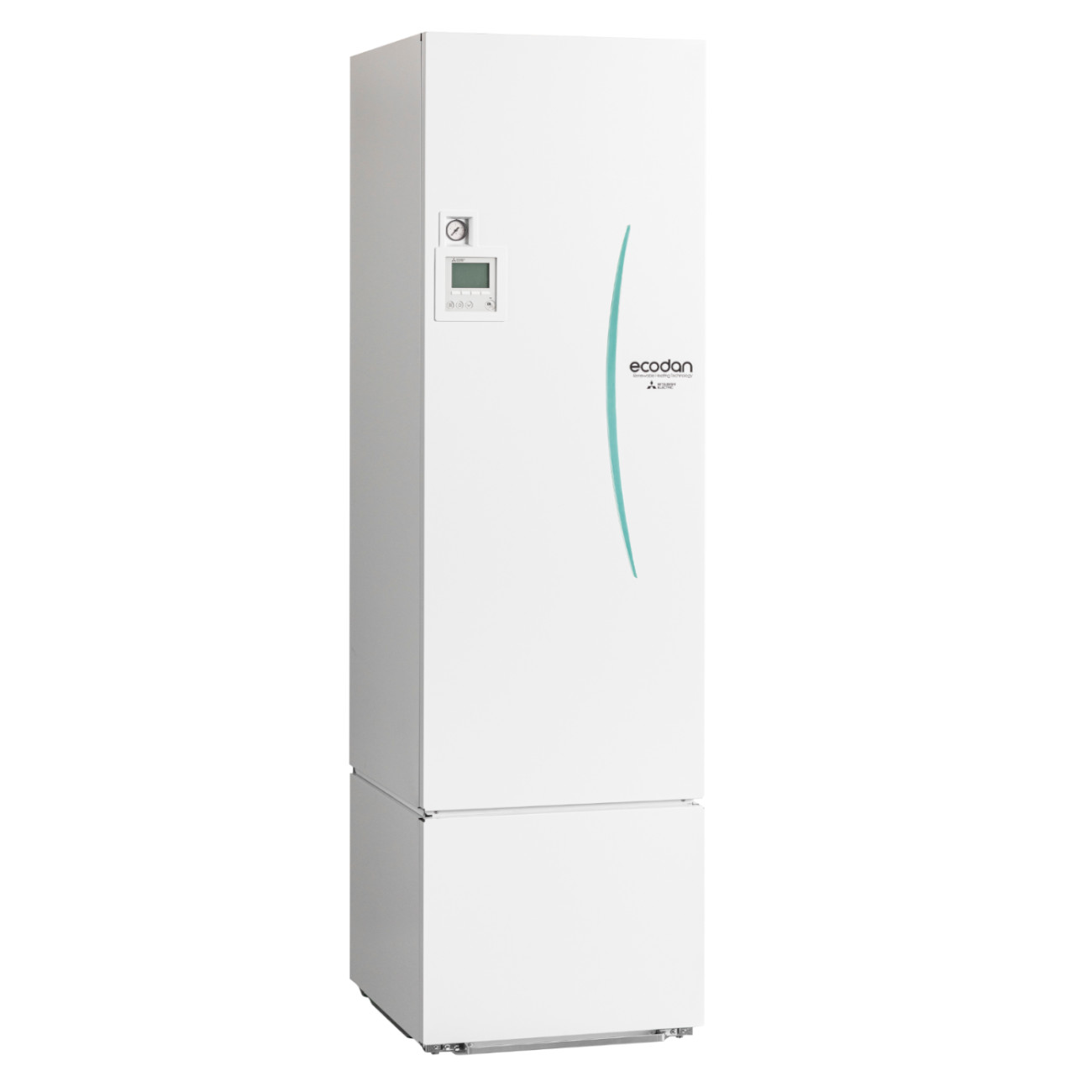

Geodan Sole/Wasser-Wärmepumpe

Geodan
Sole/Wasser-Wärmepumpe
Optimal für den Einsatz im Neubau – perfekt als Ersatz einer bestehenden
erdgekoppelten Wärmepumpe im Gebäudebestand: Das Geodan System
mit invertergeregeltem Kältemittelverdichter liefert hocheffizient Energie für
Wärme und Warmwasserbereitung aus der Erde

Sole/Wasser-Wärmepumpe (Heizen)
Monoblock-System

Vorteile
• Kaum hörbar dank besonders niedrigem Schalleistungspegel von nur 42 dB(A)
• Einbau in kleinen Aufstellräumen dank geringer Kältemittelmenge von nur 0,9 kg R32 möglich
• Hohes nutzbares Trinkwarmwasservolumen dank hocheffizienter Warmwasserbeladung
mit spezieller Ladetechnik
• Hohe Jahresarbeitszahl durch bedarfsgerechte Leistungsabgabe
• Steuerung per Internet-App MELCloud möglich

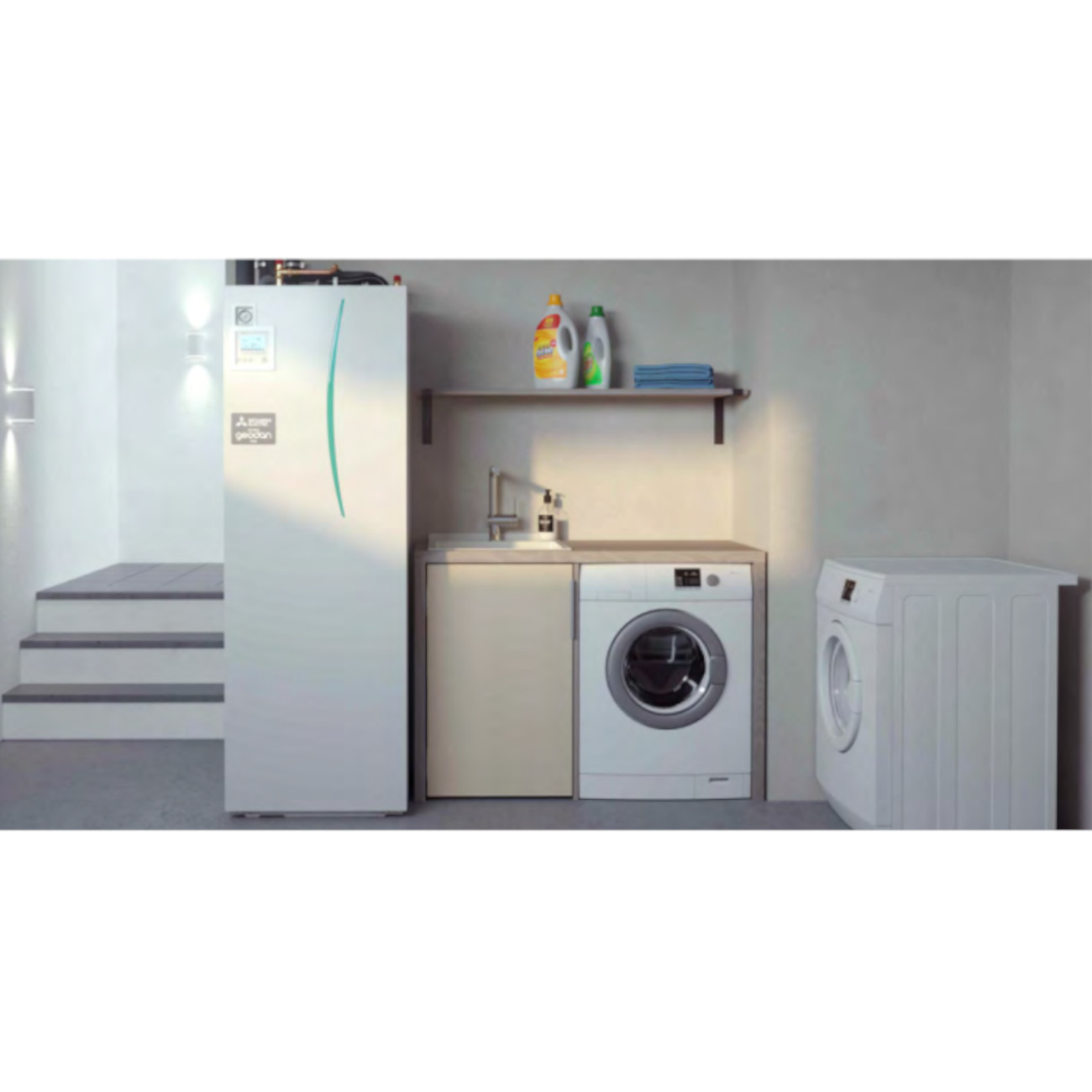

• Kompakte Abmessungen ermöglichen auch die Installation in niedrigen Kellerräumen

Nutzen
• Großer Modulationsbereich der invertergeregelten
Wärmepumpe von 2,5 bis 10,0 kW Leistung
• Hoher Warmwasserkomfort und kostensparende
Warmwasserbereitung
• Einfache Systeminbetriebnahme mit dem InstallationsAssistent
• Vereinfachte Montage und Service durch modularen
Geräteaufbau dank entnehmbarem Kältemodul
• Flexible Anpassung der Regelung an unterschiedliche
Systemanforderungen
• Extrem leiser Betrieb durch zeitgesteuerte Nachtabsenkung
Beschreibung
Sole/Wasser-Wärmepumpe für Heizung und Trinkwarmwassererwärmung in einem kompakten System. Wärmepumpensystem
mit SG-Ready-Funktion und höchster ErP-Energieeffizienzklasse A+++ .
Ideal geeignet für anspruchsvolle Systeme im Neubau und in
der Modernisierung, hier auch als Ersatz für veraltete Sole/
Wasser-Wärmepumpen mit Nutzung vorhandener Wärmequellenanlage.
Eigenschaft/Merkmale/Ausstattung

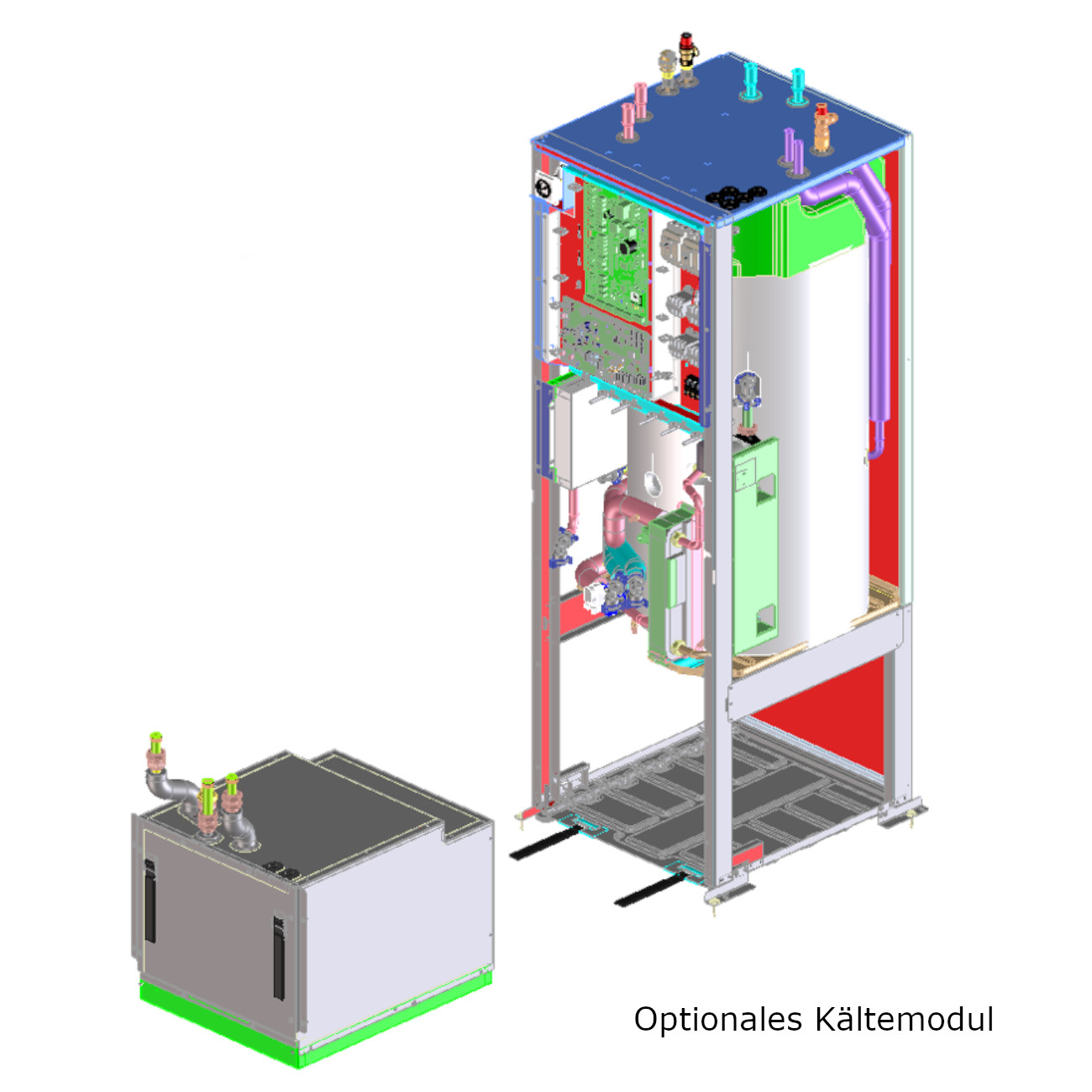

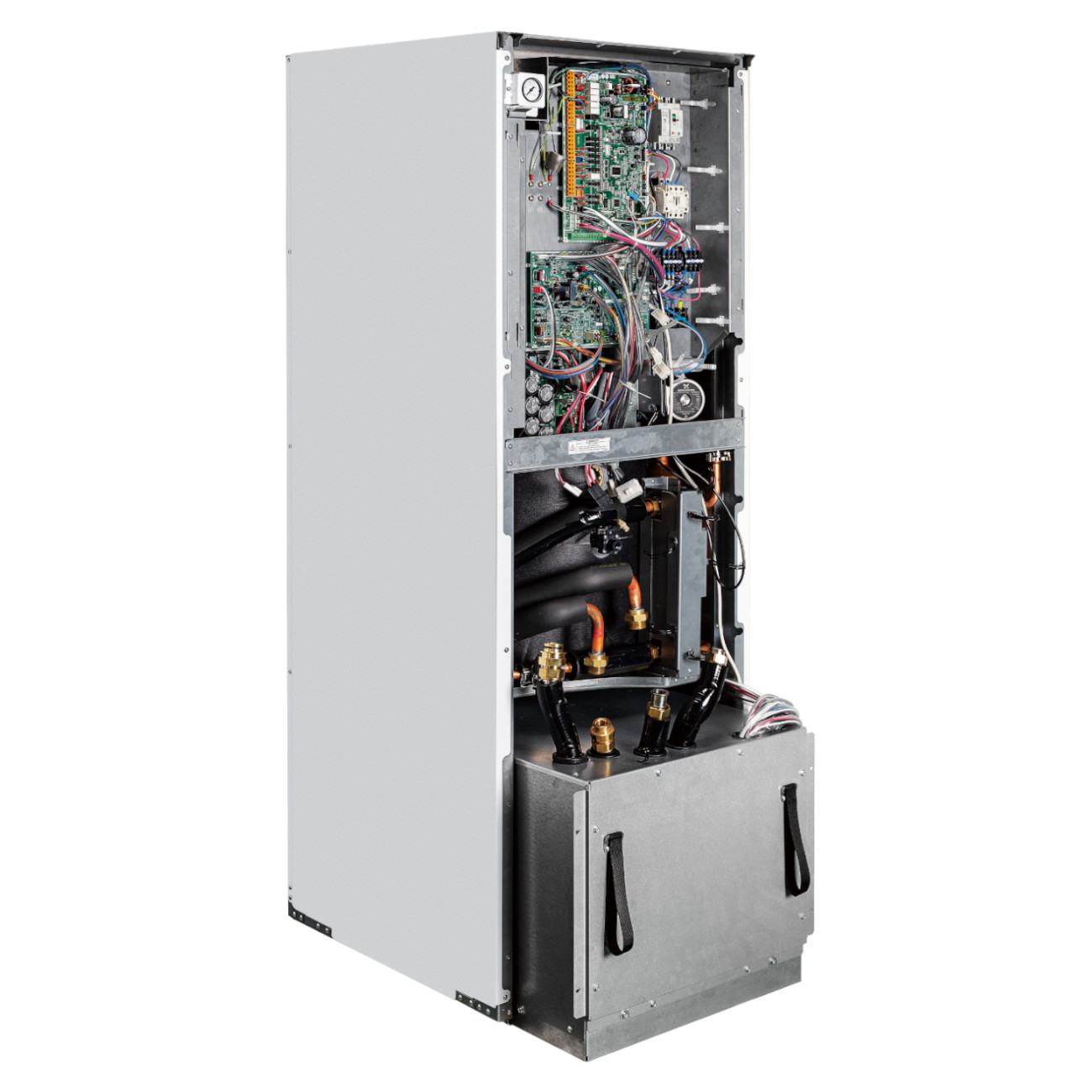

Leistungsgeregelter Doppelrollkolben-Verdichter (Inverter) mit
Kältemittel R32, schallentkoppelt gelagert in einem entnehmbaren, schallisolierten Kältemodul. Das Kältemodul beinhaltet
weiter Verdampfer, Verflüssiger, Heizungspumpe, Solepumpe,
Elektroheizstab und den kompletten Kältekreis. Integrierter
FTC6 Wärmepumpenregler, Manometer, Sicherheitsarmaturen,
automatischer Entlüfter. Das Modul beinhaltet einen 170-LiterTrinkwarmwasserspeicher.
Natürliche Kühlung mit optionalem Zubehör möglich

Sole/Wasser-Wärmepumpe (Heizen)
Monoblock-System

Lieferumfang:

1. Geodan EHGT17D-YM9ED

2. WIFI Adapter MAC-587IF-E(W)

Technische Daten
Bezeichnung Set GEODAN Sole/Wasser WP

Heizbetrieb

• Nenn-Wärmeleistung / COP (B0 / W35) kW 8,0 / 4,6
• Kälteleistung (B0 / W35) kW 6,26
• Leistungsbereich min./max. (B0 / W35) 2,5 – 10,0
• Mitteltemperaturanwendung (55 °C)
• Jahreszeitbedingte Energieeffizienz %
• Raumheizung ηs 150
• Energieeffizienzklasse (A+++ bis D) A+++
• Niedertemperaturanwendung (35 °C)
• Jahreszeitbedingte Energieeffizienz % Raumheizung ηs 203
• Energieeffizienzklasse (A+++ bis D) A+++

Warmwasserbetrieb

• Energieeffizienz Warmwasserbereitung ηwh % 134
• Lastprofil L
• Energieeffizienzklasse (A+ bis F) A+
• Schallleistungspegel [EN12102] dB(A) 42
• Kältemitteltyp /-menge (kg) / max. Menge (kg)
• GWP / CO2-Äquivalent (t) / CO2-Äquivalent max. (t) R32 / 0,9 / 0,9 675 / 0,608 / 0,608
• Leistung E-Heizstab kW 3 / 6 / 9
• Speichervolumen Liter 170
• Abmessungen (mm) B / T / H 595 / 680 / 1750
• Gewicht kg 181

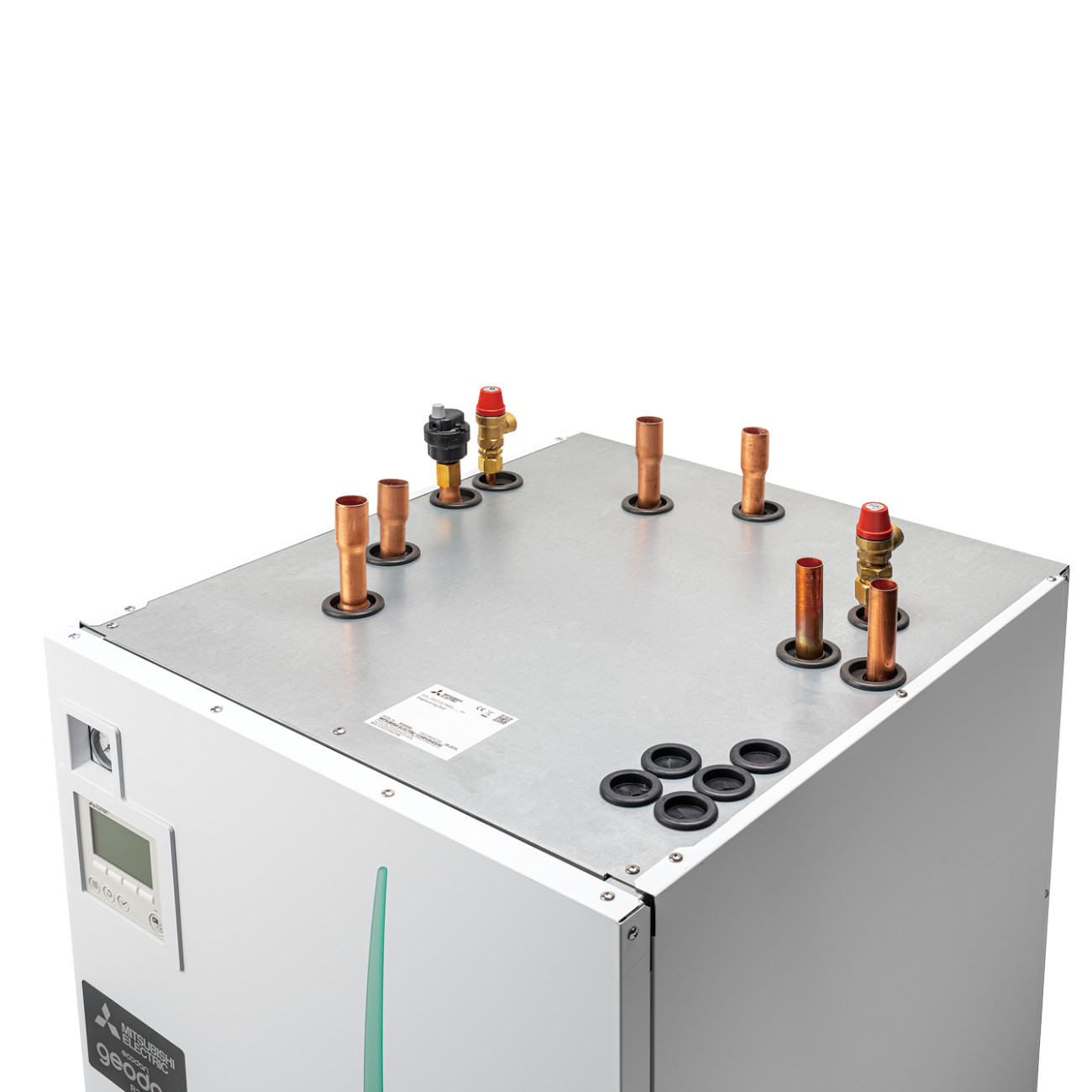

• Anschlüsse
• Heizung 28 Klemmverbindung
• Warmwasser 22 Klemmverbindung; Sole 28 Klemmverbindung

Zulässiger Betriebsbereich

• Vorlauftemperatur (Heizung) °C 20 – 60
• Umgebungstemperatur °C 0 – 35 (<=80% RH)
• Min. Vorlauftemperatur (Soleeintritt) °C –8
• Max. Vorlauftemperatur (Soleeintritt) °C +30

Elektrische Angaben

• Spannungsversorgung (V, Phase, Hz) Wärmepumpe (ohne E-Heizstab)
• Elektroheizstab:  3N~, 400 V, 50 Hz 3~, 400 V, 50 Hz

 Wi-Fi Adapter Wärmepumpe MAC-587 IF-E (W)

• Spannungsversorgung: über Speichermodul oder Hydromodul
• Kabellänge: 2 m
• Kombinierbar mit Speichermodul und Hydromodul über Schnittstelle CN105
